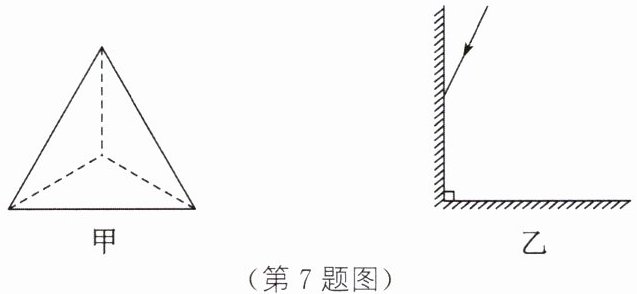

7. 新情境 科技成就 [2024 泸州]如图甲所示为随“嫦娥六号”一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图(保留作图痕迹)。 (第7题图)

7. 如图所示
〔解析〕过入射点垂直于反射面作出法线,再根据反射角等于入射角作出反射光线,注意反射光线到达下面的反射面时再次进行反射,而且最后的反射光线与原入射光线平行,法线要用虚线表示。

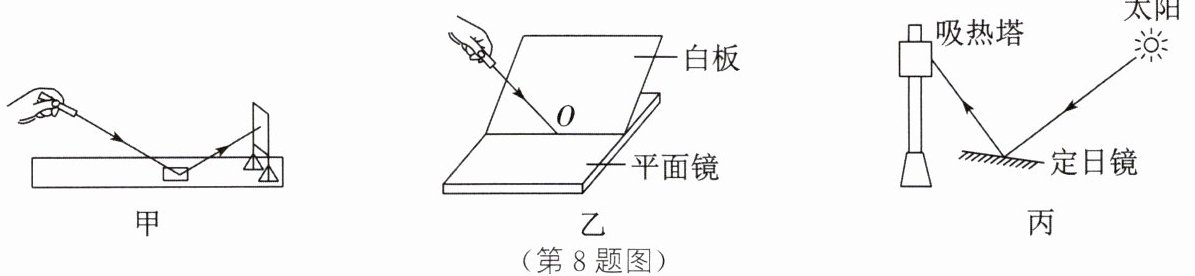

8. [2025南通期中]在“探究光的反射定律”的实验中：
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持入射点位置不变，增大入射光与平面镜的夹角，光斑向移动。保持激光笔位置不变，转动激光笔，使入射点右移，光斑向移动。（上/下）

（2）如图乙所示，让一束光从左侧贴着白板斜射到平面镜上，若转动白板，直至白板上出现，此时白板与镜面的位置关系应为。为便于测量和研究，在入射光线上描一个点，并标出入射点O，接着，白板上便呈现出反射光线和入射光线，你的依据是。改变入射角多次实验发现：光反射时，反射角入射角。
（3）光热电站利用定日镜将太阳光反射到吸热塔用于发电。图丙是上午9:00的光路示意图，随着太阳的运动，中午前定日镜时针旋转，才可使反射光线射向吸热塔。

8.（1）上 下 （2）反射光线 垂直 旋转平面镜 入射光线、反射光线和法线在同一平面内 等于 （3）逆
〔解析〕（1）保持光在平面镜上的入射点不变,增大入射光与平面镜的夹角,入射角减小,根据反射角等于入射角,反射光线也靠近法线,故光斑向上移动;保持激光笔位置不变,转动激光笔,使入射点右移,则入射角增大,反射角增大,光斑向下移动。（2）入射光线在白板上时,在白板上能呈现反射光线,说明白板和镜面垂直;为便于测量和研究,在入射光线上描一个点,并标出入射点 O,接着旋转平面镜,白板上便呈现出反射光线和入射光线,依据是入射光线、反射光线和法线在同一平面内。改变入射角多次实验后发现,反射角等于入射角。（3）反射光线不变,入射光线向西偏移,由反射角等于入射角可知定日镜逆时针旋转。

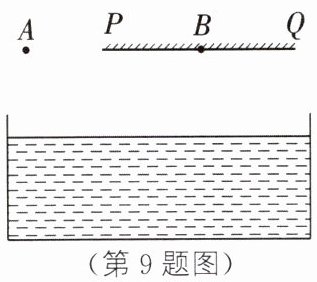

9. 如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成$45°$角方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
(1) A点与光屏在水中所成的像是(虚/实)像。
(2) A点与水面相距3 m，则A与它在水中的像$A'$之间的距离为m。
(3) 若光斑B向右移动了2 m，说明水位(上升/下降)了m。

(第9题图)
(第10题图)

9.（1）虚 （2）6 （3）下降 1
〔解析〕（1）A 点与光屏在水中所成的像是平面镜成像,平面镜所成像为虚像。（2）平面镜成的是正立、等大的虚像,像和物关于镜面对称,A 点与水面相距 3 m,则 A 与它在水中的像A'之间的距离为 A 点与水面距离的二倍为 6 m。（3）若光斑 B 向右移动了 2 m,移动到 E 点,如图所示,由题意和平行四边形知识可得,在平行四边形 FOEB 中OF=BE=2 m,因为从 A 点发出的一束激光与水平面成45°角,则△FGO 为等腰直角三角形,所以 $CG=\frac{1}{2}OF=\frac{1}{2}BE=\frac{1}{2}×2 m=1 m$,则说明水位下降了 1 m。

10. 如图所示,两块平面镜相交成$60°$角,一束光线AO射到平面镜MP上,光线经两平面镜反射后与AO重合,但方向相反,则AO与平面镜MP的夹角α是。

10. 30°
〔解析〕因光线经两平面镜反射后与 AO 重合,但方向相反,则 AO 的反射光线与镜面 PN 垂直,如图所示,由图知,两块平面镜相交成 60°角,则$∠POB=90°-60°=30°$,所以AO 与平面镜 MP 的夹角$α=∠POB=30°$。
