1. A、B、C选项
(1)判断电路中各元件的连接情况。

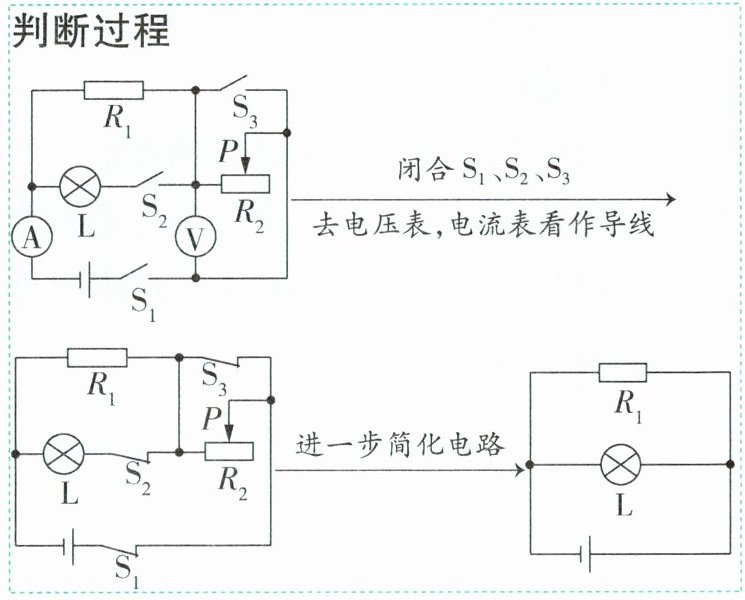

开关都闭合后,去掉电压表,电流表看作导线,滑动变阻器$R_2$被开关$S_3$ ,电阻$R_1$与灯泡L 联。

(2)判断电表的测量对象。
电流表A测量 电流,电压表被开关$S_3$ ,电压表示数为 。
(3)A选项。
滑片P向左移动,由于滑动变阻器$R_2$被开关$S_3$ ,移动滑片,电路总电阻 ,所以电流表示数 ,电压表示数为 。
(4)B选项。

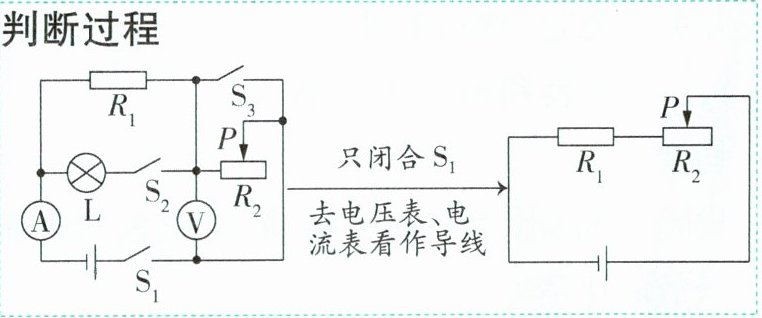

开关都闭合,然后断开开关$S_2$和$S_3$,即只有$S_1$闭合,去电压表,电流表看作导线,电阻$R_1$与滑动变阻器$R_2$ 联,电流表A测量串联电路中的电流,电压表测量 两端电压。

开关都闭合时,电路的总电阻 (填“大于”“小于”或“等于”,下同)$R_1$的电阻,然后断开开关$S_2$和$S_3$后,电路的总电阻 $R_1$的电阻,故电路的总电阻 ,由$I=\frac{U}{R}$可知,电流表示数 ;开关都闭合时,电压表示数为0,然后断开$S_2$和$S_3$后,电压表测量$R_2$两端电压,不为0,所以电压表示数 。
(5)C选项。
只闭合开关$S_1$,滑动变阻器$R_2$与电阻$R_1$ 联。电流表A测量串联电路中的电流,电压表测 两端的电压。滑片P向右移动,滑动变阻器$R_2$接入电路的电阻 ,电压表与电流表示数的比值等于 的电阻,所以电压表与电流表示数的比值 。
2. D选项
(1)判断电路中各元件的连接情况。

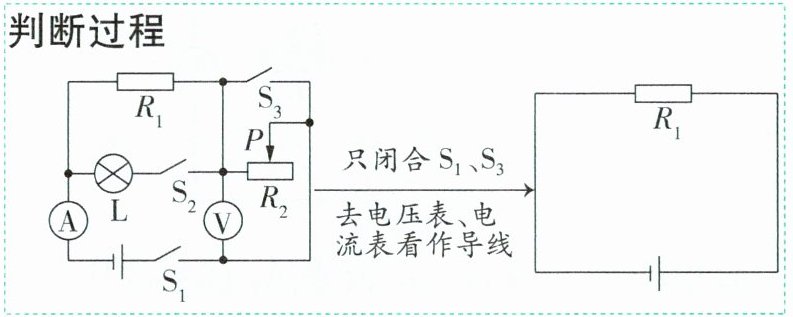

只闭合$S_1$、$S_3$,去掉电压表,电流表看作导线,滑动变阻器$R_2$被开关$S_3$ ,电路中只剩电阻 。

(2)判断电表的测量对象。
电流表A测量 电流,电压表被开关$S_3$ ,示数为 。
(3)滑动变阻器接入电路电阻的变化。
滑片P向左移动,电路中电阻 (填“变大”“变小”或“不变”),电压表示数为 ,电压表与电流表示数的乘积为 。

1.(1)短路 并
(2)干路 短路 0
(3)短路 不变 不变 0
(4)串 $R_2$ 小于 大于 变大 变小 变大
(5)串 $R_2$ 变大 $R_2$ 变大
2.(1)短路 $R_1$
(2)电路 短路 0
(3)不变 0 0

【分析】
本题为电路动态分析题，解题思路如下：①处理电路时，将电压表等效为开路、电流表等效为导线，明确不同开关通断状态下各元件的连接方式（串联、并联或短路）；②确定电流表、电压表的测量对象；③结合欧姆定律，分析电路总电阻变化时电流、电压的变化，以及电表比值、乘积的变化，逐问推导结果。
【解析】
1. A、B、C选项：
(1) 开关都闭合时，S₃闭合使滑动变阻器R₂被短路；R₁与灯泡L两端分别接电源两极，为并联连接。
(2) 电流表在干路，测量干路电流；S₃闭合时电压表两端被导线连通，电压表被短路，示数为0。
(3) S₃闭合导致R₂短路，移动滑片不改变电路总电阻，因此总电阻不变，电流表示数不变，电压表示数始终为0。
(4) 仅S₁闭合时，R₁与R₂依次连接，为串联；电压表并联在R₂两端，测量R₂电压。开关都闭合时，R₁与L、R₂并联，总电阻小于R₁的电阻；断开S₂、S₃后，R₁与R₂串联，总电阻大于R₁的电阻，故总电阻变大；电源电压不变，由I=U/R可知，电流表示数变小；开关都闭合时电压表示数为0，断开后电压表测R₂电压，示数变大。
(5) 仅闭合S₁时，R₁与R₂串联；电压表并联在R₂两端，测量R₂电压。滑片P向右移动，滑动变阻器R₂接入电路的电阻变大；电压表与电流表示数的比值等于R₂的电阻，因此比值变大。
2. D选项：
(1) 只闭合S₁、S₃时，S₃闭合短路R₂，电路中只剩电阻R₁。
(2) 电流表串联在电路中，测量电路电流；S₃闭合导致电压表被短路，示数为0。
(3) R₂被短路，滑片移动不改变电路电阻，故电路电阻不变；电压表示数为0，电压表与电流表示数的乘积为0。
【答案】
1.(1)短路 并
1.(2)干路 短路 0
1.(3)短路 不变 不变 0
1.(4)串 $R_2$ 小于 大于 变大 变小 变大
1.(5)串 $R_2$ 变大 $R_2$ 变大
2.(1)短路 $R_1$
2.(2)电路 短路 0
2.(3)不变 0 0
【知识点】
电路连接方式、短路、欧姆定律
【点评】
本题考查初中电学核心的电路识别、电表测量判断及欧姆定律应用，需熟练掌握开关对电路的控制作用，能准确分析不同开关状态下的电路结构，结合电学规律推导物理量变化，是典型的电路动态分析题。
【难度系数】
0.6

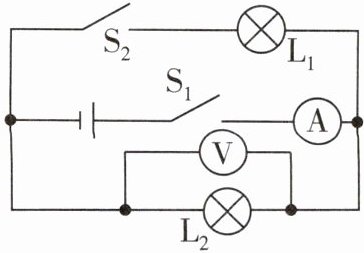

5 如图所示电路，电源电压保持不变，$\mathrm{L}_1$ 和 $\mathrm{L}_2$ 是两个相同的小灯泡。先闭合开关 $\mathrm{S}_1$，记录两电表示数；再闭合开关 $\mathrm{S}_2$，电流表和电压表的示数变化情况是 ()

A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数减小
C.电流表示数增大，电压表示数不变
D.电流表示数不变，电压表示数不变

C 由题图可知,闭合开关$S_1$时,电路为灯泡$L_2$的简单电路,电流表测量通过$L_2$的电流,电压表测量电源电压;再闭合开关$S_2$,电路为灯泡$L_1$和$L_2$的并联电路,电流表测量干路的电流,电压表测量电源电压,故电压表示数不变;由于并联电路各支路互不影响,所以通过$L_2$的电流不变,由于并联电路干路中的电流等于各支路电流之和,电流表的示数增大,故只有C正确。故选:C。

【分析】
要解决这个问题，需分两步分析开关闭合前后的电路结构，明确电流表、电压表的测量对象，再结合电路规律判断电表示数变化：
1. 先闭合$\mathrm{S}_1$时，梳理电流路径，确定电路连接方式和电表测量对象；
2. 再闭合$\mathrm{S}_2$时，重新分析电路连接方式，对比电表测量对象的变化，结合并联电路的特点判断示数变化。
【解析】
1. 只闭合开关$\mathrm{S}_1$时，电流路径为：电源正极→$\mathrm{S}_1$→电流表→$\mathrm{L}_2$→电源负极，此时电路为$\mathrm{L}_2$的简单电路；电流表测量通过$\mathrm{L}_2$的电流，电压表并联在电源（或$\mathrm{L}_2$）两端，因此电压表示数等于电源电压，电流表示数$I_1=\frac{U}{R_2}$（$U$为电源电压，$R_2$为$\mathrm{L}_2$的电阻）。
2. 再闭合开关$\mathrm{S}_2$后，$\mathrm{L}_1$与$\mathrm{L}_2$并联；电压表仍并联在电源两端，所以电压表示数等于电源电压，保持不变；由于并联电路各支路独立工作、互不影响，通过$\mathrm{L}_2$的电流不变；电流表此时测量干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此电流表示数$I=I_1+I_{L1}$，比原来的$I_1$增大。
综上，电流表示数增大，电压表示数不变，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电流表使用、电压表使用
【点评】
本题属于基础电路动态分析题，核心是正确判断开关闭合前后的电路结构，明确电表测量对象，结合并联电路特点分析，难度适中，需掌握电路分析的基本方法。
【难度系数】
0.5
