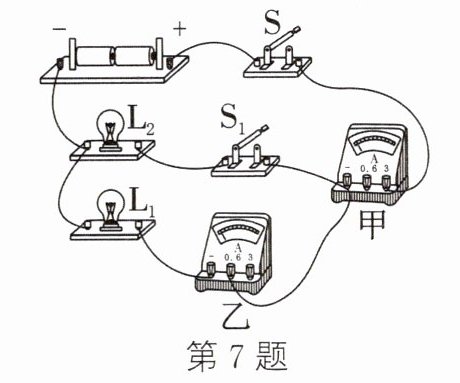

7. 如图所示是小倩研究并联电路电流特点的实物图,保持电源电压不变,先闭合开关S,再闭合开关$S_{1}$,闭合$S_{1}$后()

A. 甲表示数变大,乙表示数变大
B. 甲表示数不变,乙表示数变大
C. 甲表测干路的电流,乙表测$L_{1}$的电流
D. 甲表测$L_{2}$的电流,乙表测$L_{1}$的电流

C

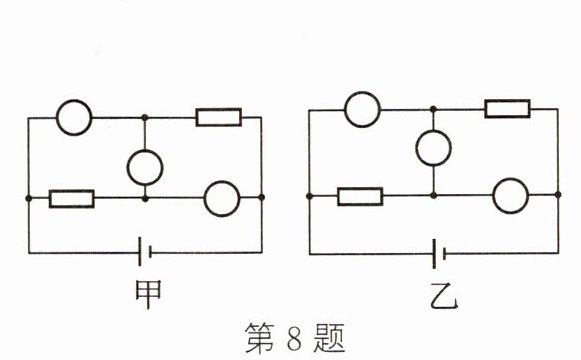

8. 请在如图所示的两个电路图中圆圈内,填上电压表或电流表符号,使之成为两个不同的电路,且用电器都能工作。

如图所示

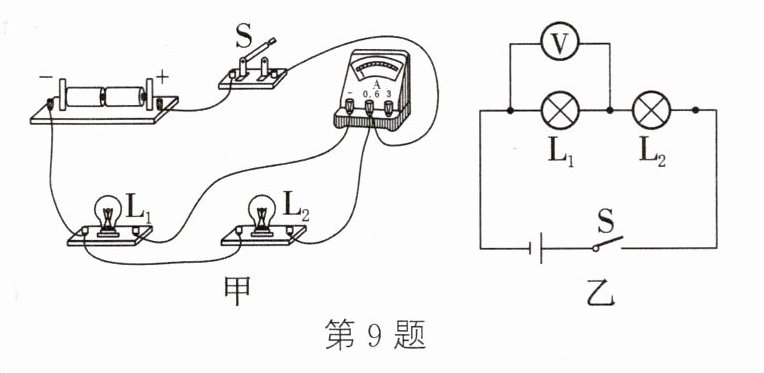

9. (2024·绥化)如图甲是“探究并联电路的电流规律”实验装置。

(1) 连接电路时应____开关。
(2) 如图甲,电流表测量的是灯泡____的电流,实验中$L_{1}和L_{2}$应该选择规格____(相同/不同)的灯泡。
(3) 完成实验后,利用已有器材又找来电压表“探究串联电路的电压规律”,设计了图乙所示电路。闭合开关,发现灯$L_{1}和L_{2}$均不亮,电压表示数接近电源电压,故障原因可能是____(写出一种即可)。

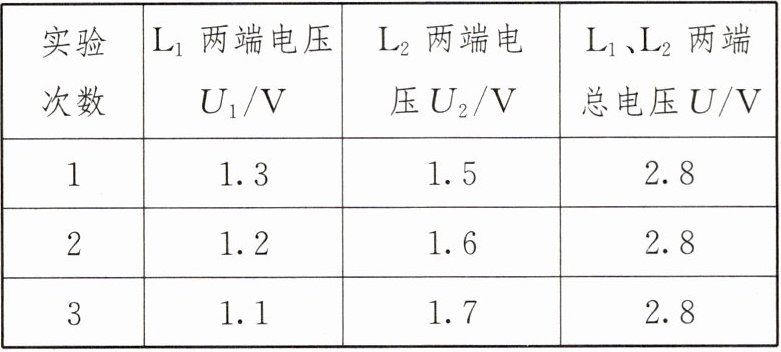

(4) 排除故障后,选择合适的器材多次实验并记录数据,如上表所示。由此可得出串联电路的电压规律:____(用U、$U_{1}$、$U_{2}$写表达式即可)。

(1) 断开 (2) $L_{1}$ 不同 (3) 灯$L_{1}$断路 (4) $U = U_{1} + U_{2}$

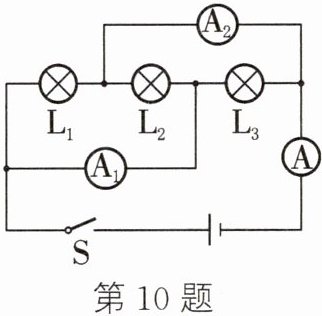

10. 如图所示,闭合开关S后,电流表A的示数为1.5A,电流表$A_{1}$的示数为0.8A,电流表$A_{2}$的示数为1.2A。
(1) 通过$L_{1}$、$L_{2}$、$L_{3}$的电流分别是多大?
(2) 已知电源电压为12V,若将电流表$A_{1}和A_{2}分别换成电压表V_{1}和V_{2}$后,电压表$V_{1}$的示数为8V,$V_{2}$的示数为7V,则$L_{1}$、$L_{2}$、$L_{3}$两端的电压分别是多大?

(1) $I_{1} = I_{A} - I_{A_{1}} = 1.5A - 0.8A = 0.7A$，$I_{3} = I_{A} - I_{A_{2}} = 1.5A - 1.2A = 0.3A$，$I_{2} = 1.5A - 0.7A - 0.3A = 0.5A$
(2) 三个灯泡串联，$V_{1}$测灯泡$L_{1}$、$L_{2}$两端的电压，$V_{2}$测灯泡$L_{2}$、$L_{3}$两端的电压，$U_{1} = U - U_{V_{2}} = 12V - 7V = 5V$，$U_{3} = U - U_{V_{1}} = 12V - 8V = 4V$，$U_{2} = 12V - 5V - 4V = 3V$
