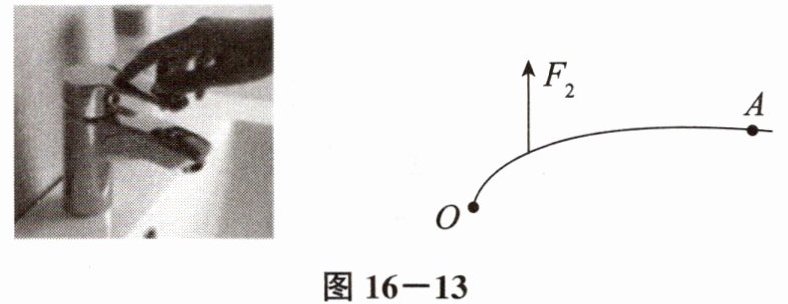

13. 图16－13是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请在图中画出阻力臂$L_2$，并画出施加在A点的最小动力$F_1$。

图16－13

13.

【分析】
要解决该问题，需掌握杠杆的核心知识：①阻力臂是支点到阻力作用线的垂直距离，需先确定阻力作用线，再作支点到该线的垂线；②根据杠杆平衡条件，阻力和阻力臂一定时，动力臂越大，动力越小，最大动力臂是支点到动力作用点的距离，据此确定最小动力的方向。
【解析】
1. 画阻力臂$L_2$：阻力是$F_2$，先延长$F_2$的作用线，过支点$O$向$F_2$的作用线作垂线，垂线段即为阻力臂$L_2$；
2. 画最小动力$F_1$：连接支点$O$和动力作用点$A$，$OA$是最大动力臂，因此过$A$点作垂直于$OA$的力，方向向下（使杠杆转动方向与$F_2$相反），该力就是最小动力$F_1$。
【答案】

【知识点】
杠杆、阻力臂、最小动力
【点评】
本题考查杠杆力臂的画法和最小动力的确定，是杠杆章节的基础应用题型，需熟练掌握力臂定义和杠杆平衡条件的应用。
【难度系数】
0.5

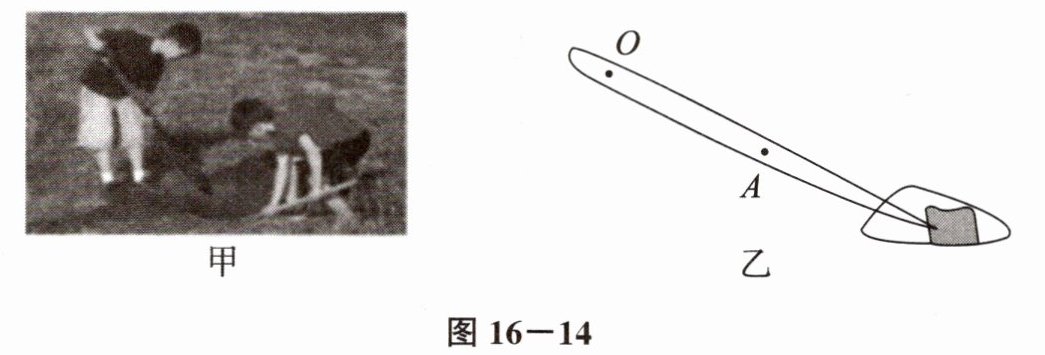

14. 如图16－14甲所示，劳动实践课上，同学们尝试用不同的方式用铲子铲土，寻找适合的劳动方法，图乙是其简化图，O为支点，请在图乙中画出作用在A处的最小动力F及其力臂L。

14.

【分析】要画出作用在A处的最小动力，需依据杠杆平衡原理：阻力和阻力臂一定时，动力臂越长，动力越小。因此先确定最长的动力臂，即连接支点O与动力作用点A的线段OA，OA是从支点到动力作用点的最大距离，为最长动力臂；再根据力臂与力垂直的关系，过A点作垂直于OA向上的力，该力即为最小动力，对应的力臂就是OA。
【解析】1. 确定支点为O；2. 连接OA，得到最长动力臂L=OA；3. 过A点作垂直于OA、方向向上的力F，此力为最小动力。
【答案】
【知识点】杠杆平衡条件、力臂作图、最小动力
【点评】本题考查杠杆最小动力的作图，核心是利用杠杆平衡条件找到最长动力臂，属于杠杆应用的基础题型，需掌握力臂与力的垂直关系。
【难度系数】0.5

15. 请在图16－15中画出用滑轮组提升水桶最省力的绕绳方法。 图16－15

15.

【分析】要画出滑轮组提升水桶最省力的绕绳，需明确：由1个定滑轮和1个动滑轮组成的滑轮组，最省力时承担物重的绳子段数最多（为3段）。绕绳时应从动滑轮的挂钩开始，依次绕过定滑轮和动滑轮，这样拉力方向向上，能达到最省力的效果。
【解析】绕绳步骤：1. 将绳子一端固定在动滑轮的上端挂钩；2. 绳子向上绕过定滑轮；3. 再向下绕过动滑轮；4. 拉力方向斜向上，完成绕绳，此时承担物重的绳子段数为3，是该滑轮组最省力的绕法。
【答案】
【知识点】滑轮组绕绳、滑轮组省力
【点评】本题考查滑轮组最省力绕法的应用，需掌握滑轮组省力与绳子段数的关系，属于基础作图题。
【难度系数】0.6
