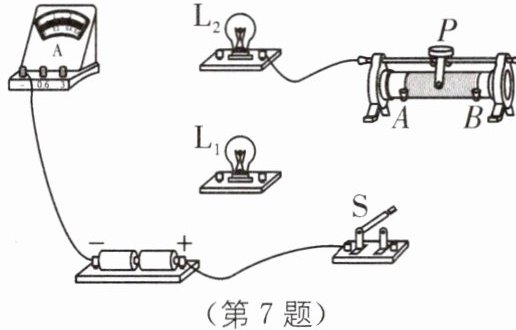

7. 如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上,补上后要求:
(1)两灯泡并联;
(2)电流表测通过灯$\mathrm{L}_{1}$的电流;
(3)闭合开关后,向$A$端移动滑动变阻器的滑片$P$,两灯均变暗.

7.
[解析]由题意可知:两灯泡并联;电流表测灯L₁的电流,电流表应串联在L₁支路中;闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗,滑动变阻器应串联在干路中,滑动变阻器应接B端接线柱.
思路引导 滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,哪一段电阻丝被接入电路中是由下面的接线柱决定的,它就是下面被连接的接线柱与滑片P之间的部分,其在电路中的作用是通过改变电路中电阻丝的长度来改变电阻的大小,从而改变电路中的电流.

8. (2026·资阳模拟)有几位同学拿来一个滑动变阻器,看到铭牌上标有“$20\ \Omega\ \ 1\ \mathrm{A}$”的字样,关于这个滑动变阻器的说法中,正确的是().
①铭牌的含义是连入电路中的最小值是$20\ \Omega$,允许通过的最小电流是$1\ \mathrm{A}$
②铭牌的含义是连入电路中的最大值是$20\ \Omega$,允许通过的最大电流是$1\ \mathrm{A}$
③当滑片$P$向右移动时滑动变阻器的阻值变大,应该把$A$、$C$两个接线柱接入电路
④当滑片$P$向右移动时滑动变阻器的阻值变大,应该把$B$、$C$两个接线柱接入电路


A.②④
B.①③
C.②③
D.①④

8.C [解析]滑动变阻器铭牌上标有“20 Ω 1 A”表示滑动变阻器的最大电阻是20 Ω,允许通过的最大电流是1 A;当滑片P向右移动时滑动变阻器的阻值变大,一定选择A接线柱,上面的接线柱任意选择,所以选择接线柱AD或AC.所以C符合题意.

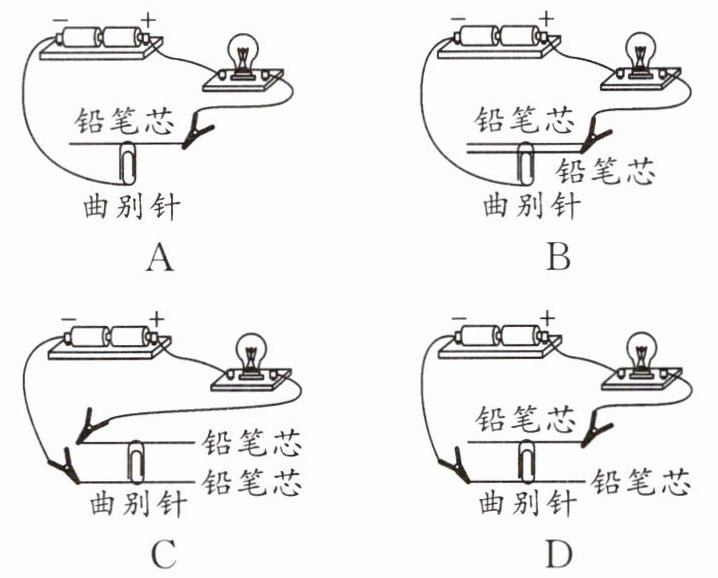

9. 在“设计制作调光灯”的实践活动中,同学们用相同的铅笔芯、曲别针、导线夹、电源(电压不变)等器材设计了如图所示的四种方案(导线夹、曲别针和铅笔芯均接触良好),当曲别针从铅笔芯的一端滑动到另一端时,小灯泡的亮度变化最大的是().

9.C [解析]设每根铅笔芯的电阻为R.图A中曲别针在铅笔芯左端时,连入电路的阻值为R,曲别针在铅笔芯右端时,连入电路的阻值为零,电阻大小的范围是0~R,故A不符合题意;图B中两根铅笔芯并联,曲别针在铅笔芯左端时,连入电路的阻值为R/2,曲别针在铅笔芯右端时,连入电路的阻值为零,电阻大小的范围是0~R/2,故B不符合题意;图中曲别针在铅笔芯左端时,连入电路的阻值为零,曲别针在铅笔芯右端时,连入电路的阻值为2R,电阻大小的范围是0~2R,图C中变阻范围最大,则小灯泡的亮度变化最大,故C符合题意;图D中当曲别针从铅笔芯的一端滑动到另一端时,连入电路的阻值始终为R,故D不符合题意.

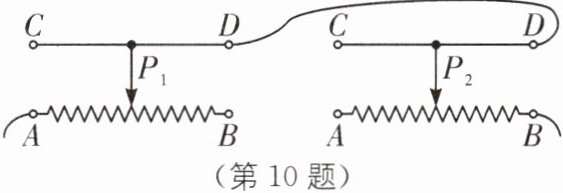

10. 如图所示,将两个滑动变阻器串联连入电路后,要使电路中的电流最小,则滑片 $P_1$ 和 $P_2$ 的位置应为().


A.$P_1$、$P_2$ 都移至最左端
B.$P_1$、$P_2$ 都移至最右端
C.$P_1$ 移至最左端,$P_2$ 移至最右端
D.$P_1$ 移至最右端,$P_2$ 移至最左端

10.D [解析]电源电压不变,电流最小,则电阻最大.两个滑动变阻器应串联,滑片离下面接线柱最远,P₁移至最右端,P₂移至最左端,每个电阻阻值最大,串联电路的总电阻等于各用电器电阻之和,总电阻最大.故D正确.

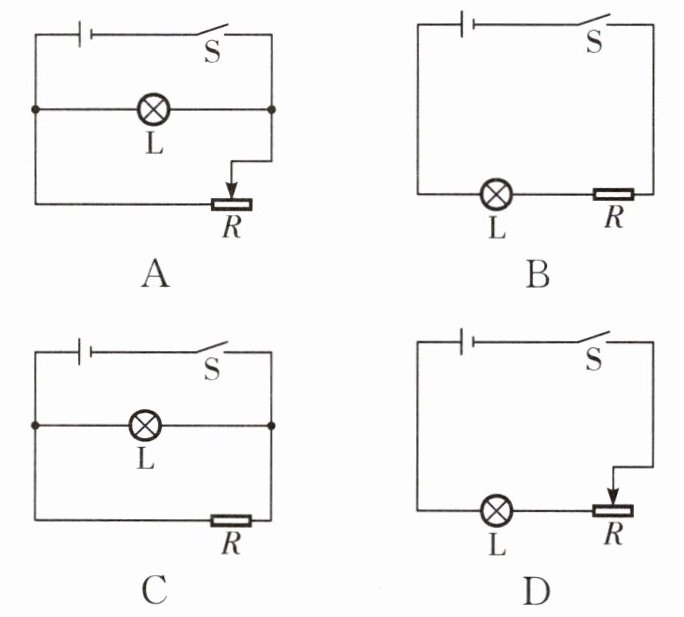

11. (2026·盐城滨海县期中)下列电路中,能连续改变灯泡亮度的是().

11.D [解析]灯泡和滑动变阻器并联,移动滑动变阻器的滑片,无法连续改变灯泡所在支路的电流大小,故A错误;电路中接入的是一定值电阻,无法连续改变灯泡的亮度,故B错误;灯泡和定值电阻并联,无法连续改变灯泡的亮度,故C错误;灯泡与滑动变阻器串联,移动滑动变阻器滑片时,可以改变通过灯泡的电流大小,从而连续改变灯泡的亮度,故D正确.

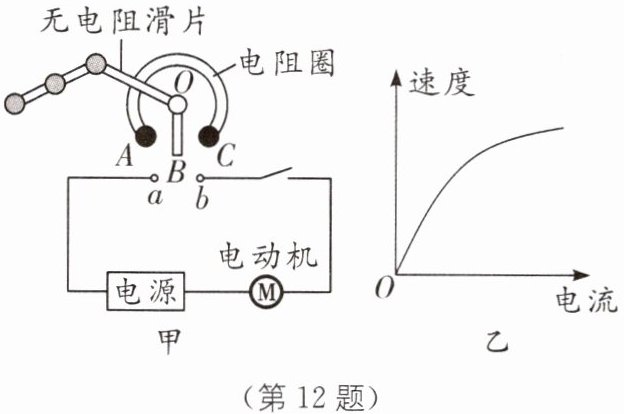

12. 跨学科 电动汽车“油门”的控制 如图甲所示是电动汽车“油门”示意图.脚往下踩“油门”时，滑片可以绕O点在电阻圈上逆时针转动.汽车速度由电动机控制（关系如图乙所示）.则下列说法错误的是（）.


A.该“油门”是通过改变接入电路中电阻圈的长度来改变电阻的大小
B.当脚踩“油门”时汽车速度加快，则电路中的a、b接点要与变阻器中A、B两个接点相连
C.当脚踩“油门”时，电阻圈两端电压变大
D.汽车速度越大，电阻圈接入电路的电阻越小

12.C [解析]由电动汽车“油门”示意图可知,该“油门”的实质是一个滑动变阻器,是通过改变接入电路中电阻圈的长度来改变电阻的大小,故A正确;由图乙可知,汽车速度加快时,电路中的电流增大,根据欧姆定律,在电源电压不变的情况下,电路的总电阻必须减小.当脚踩“油门”时,滑片逆时针转动.若电路中的a、b接点与变阻器中A、B两个接点相连,滑片逆时针转动时,接入电路的电阻丝长度变短,电阻减小,电路中电流增大,车速加快,故B正确;当脚踩“油门”时,滑动变阻器接入电路的电阻R变减小,电路中的总电阻减小,电路中的电流I增大.电动机两端分到的电压增大,根据串联电路的电压规律可得电阻圈两端的电压减小,故C错误;结合B的分析可知,汽车速度越大,对应的电路中电流就越大,此时滑动变阻器接入电路的电阻就越小,故D正确.
