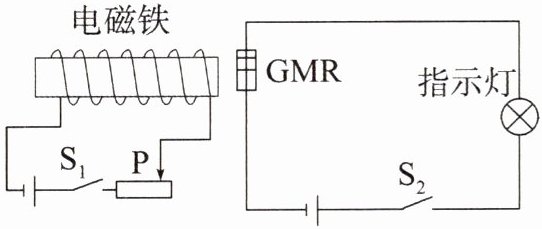

6.(河北邯郸广平月考)巨磁电阻特性原理的示意图如图所示,其中GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小。闭合开关$S_1$、$S_2$,下列说法正确的是 ()


A.电磁铁的右端为N极
B.当滑片P向右滑动时,电磁铁的磁性增强
C.当滑片P向左滑动时,巨磁电阻的阻值增大
D.当滑片P向左滑动时,指示灯变亮

6.D [解析]利用安培定则判断电磁铁的左端为N极、右端为S极,A错误。当滑片P向右滑动时,滑动变阻器连入电路中的电阻变大,左侧电路中的电流变小,电磁铁的磁性减弱,B错误;当滑片P向左滑动时,滑动变阻器连入电路中的电阻变小,电路中的电流变大,电磁铁的磁性增强,巨磁电阻的阻值变小,指示灯所在电路的总电阻变小,通过指示灯的电流变大,灯泡变亮,C错误,D正确。

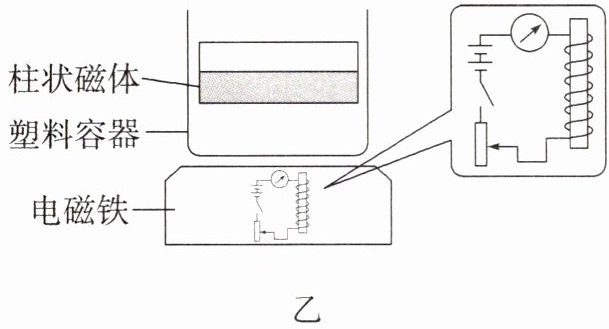

7. 练思维·假设思维 图甲为一个悬浮花盆。小科利用一个柱状磁体和一个电磁铁，以图乙的方式模拟了花盆悬浮情景，其中柱状磁体是固定在塑料容器内的。

甲

乙
(1)柱状磁体的下端为极。
(2)为模拟浇水导致花盆增重，小科往柱状磁体上放置了一个木块，导致柱状磁体与底座之间的距离变小，若要恢复二者之间的原有距离，则应将滑动变阻器的滑片向移动到合适的位置。

7.(1)S (2)上 [解析](1)根据题图乙可知,电流从电磁铁的上端流入、下端流出,根据安培定则可知,电磁铁的上端为S极;根据同名磁极相互排斥可知,柱状磁体的下端为S极。(2)要恢复花盆与底座之间的距离,需增大磁力,电磁铁磁性强弱与电流的大小有关,其他条件相同,电流越大,磁性越强,故需增大电路中的电流,将滑动变阻器的滑片向上移动。
【点拨】假设浇水后,花盆与底座之间的距离没变,由于花盆重力增大,根据二力平衡原理,花盆受到底座的向上的磁力变大,所以电磁铁的磁性增强→电路中的电流增大→电路中的电阻减小。

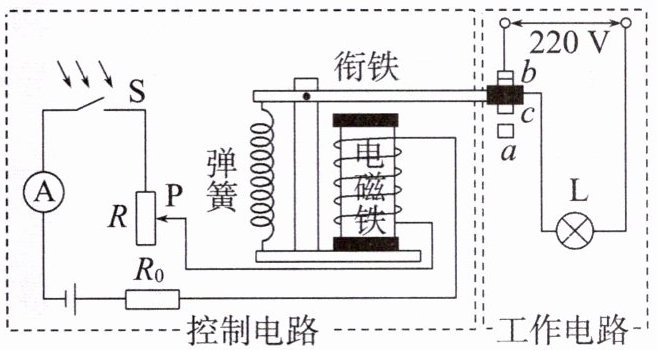

8.(四川广元)某学校路灯的智能照明电路如图所示。S为光敏开关,天暗时S自动断开,天亮时S自动闭合;R为滑动变阻器。下列说法正确的是
()


A.天亮时,电磁铁的上端是北极
B.天亮时,将R的滑片P向上滑动,电磁铁磁性变强
C.天暗时,衔铁被电磁铁吸引,触点c与a接触
D.天亮时,电磁铁外部磁感线从上端出发回到下端

8.B [解析]天亮时S自动闭合,控制电路接通,电磁铁有磁性,根据安培定则可知,电磁铁的上端是S极,电磁铁外部磁感线从下端出发回到上端,A、D错误。将R的滑片P向上滑动,滑动变阻器接入电路的阻值变小,电磁铁磁性变强,B正确。天暗时S自动断开,控制电路未接通,电磁铁无磁性,衔铁未被电磁铁吸引,触点c与a断开,C错误。
