8. 三孔插座中下方的两个孔与两孔插座功能一致，分别连接和；
插座正上方的孔是接的插孔，
即与连接。

8. 零线、火线、地线、大地

【分析】
要解决这道题，需回忆家庭电路中插座的接线规则：两孔插座遵循“左零右火”，三孔插座的下方两个孔功能与两孔插座一致，对应连接零线和火线；三孔插座正上方的孔是接地孔，作用是连接地线，而地线最终与大地相连，目的是保障用电安全，避免用电器金属外壳漏电时发生触电事故。解题时需明确三孔插座各孔的对应接线及功能，准确匹配各空的内容。
【解析】
家庭电路中，两孔插座的接线规则为“左零右火”，三孔插座的下方两个孔功能与两孔插座相同，分别连接零线和火线；三孔插座正上方的孔是专用的接地插孔，用于连接地线，地线的另一端与大地相连，以此实现漏电保护，防止触电事故。因此，题目中的四个空依次应填零线、火线、地线、大地。
【答案】
零线、火线、地线、大地
【知识点】
家庭电路的连接、安全用电
【点评】
本题考查家庭电路中三孔插座的接线知识，属于初中物理电学部分的基础识记类题目，是用电安全的核心基础内容，难度较低，主要考查学生对常见插座接线规则的准确记忆。
【难度系数】
0.7

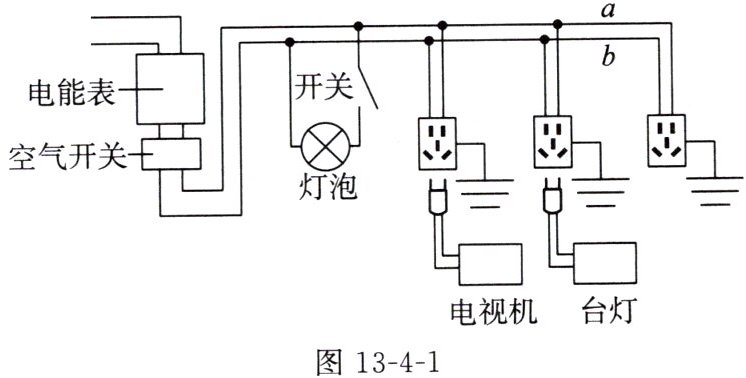

1. 某家庭电路简化后如图13-4-1所示，该电路各部分连接均正确，由此可知（）。


A.a线是零线，b线是火线
B.电能表是直接测量用电器总功率的仪表
C.接入电路的电视机和台灯是并联的
D.控制灯泡的开关可以和灯泡互换位置

1. C

【分析】
要解决这道题，需结合家庭电路的相关知识，逐一分析每个选项：首先明确家庭电路中火线与零线的判断方法（开关应接在火线上）、电能表的作用、用电器的连接方式、开关与灯泡的正确连接要求，再据此判断各选项的正误。
【解析】
选项A：家庭电路中，开关应接在火线上，断开开关时用电器与火线断开，保证安全。图中控制灯泡的开关接在b线上，说明b线是火线，a线是零线，故A错误。
选项B：电能表是测量电路消耗电能（电功）的仪表，并非测量用电器总功率，故B错误。
选项C：家庭电路中各用电器工作时互不影响，电视机和台灯两端分别连接火线与零线，属于并联连接，故C正确。
选项D：控制灯泡的开关需接在火线上，若开关与灯泡互换位置，断开开关后灯泡仍与火线相连，易引发触电事故，不能互换，故D错误。
【答案】
C
【知识点】
家庭电路连接、电能表作用、用电器并联
【点评】
本题考查家庭电路的基础常识，需掌握火线零线判断、电能表功能、用电器连接方式及开关接法，属于基础题型，难度适中。
【难度系数】
0.7

2. 通常情况下，家庭电路中各个用电器的通断不应该影响其他用电器的通断，所以各个用电器应该（选填“串联”或“并联”）接在电路中。控制用电器的开关要接在（选填“火线”或“零线”）和用电器之间。

2. 并联 火线

【分析】
首先明确家庭电路用电器的连接要求：各用电器通断互不影响，结合串并联电路特点，串联电路用电器互相影响，并联电路用电器独立工作；再考虑开关的安全连接原则，开关需控制火线，断开开关时用电器不带电，保障安全。
【解析】
1. 家庭电路中，各用电器需独立工作、互不影响，串联电路中一个用电器断路会导致其他用电器无法工作，不符合要求，因此各用电器应并联接入电路。
2. 控制用电器的开关接在火线上时，断开开关后用电器与火线断开，避免触电风险，若接零线则断开开关后用电器仍带电，存在安全隐患，所以开关要接在火线和用电器之间。
【答案】
并联 火线
【知识点】
家庭电路连接 开关安全连接
【点评】
本题考查家庭电路的基础连接常识，贴近生活实际，属于识记类基础题，主要考察学生对家庭电路安全要求的掌握，难度较低。
【难度系数】
0.8

3. 下列情况会造成家庭电路中的空气开关自动“跳闸”的是()。

A.开关中的两个线头相碰
B.两孔插座中的两个线头相碰
C.灯泡的灯丝断了
D.插头和插座接触不良

3. B

【分析】
要解决本题，需先明确家庭电路中空气开关自动“跳闸”的原因是电路中电流过大，而电流过大的核心原因有两个：一是电路发生短路，二是用电器总功率过大。接下来逐一分析每个选项对应的电路状态，判断是否会导致电流过大，即可得出答案。
【解析】
空气开关自动跳闸的本质是电路电流过大，电流过大的原因是短路或总功率过大，对各选项分析如下：
A. 开关中的两个线头相碰：仅会导致开关失去控制作用，电路仍为通路，不会造成电流过大，不会使空气开关跳闸；
B. 两孔插座中的两个线头相碰：两孔插座分别接火线和零线，线头相碰会造成火线与零线直接短路，电路电流瞬间过大，会导致空气开关跳闸；
C. 灯泡的灯丝断了：电路发生断路，电流几乎为零，不会使空气开关跳闸；
D. 插头和插座接触不良：电路为断路状态，电流为零，不会使空气开关跳闸。
综上，答案为B。
【答案】
B
【知识点】
家庭电路故障分析、短路现象
【点评】
本题考查家庭电路中空气开关跳闸的原因，核心是区分短路和断路对电路电流的影响，属于家庭电路的基础题型，难度较低，适合巩固电路故障相关的基础知识。
【难度系数】
0.7

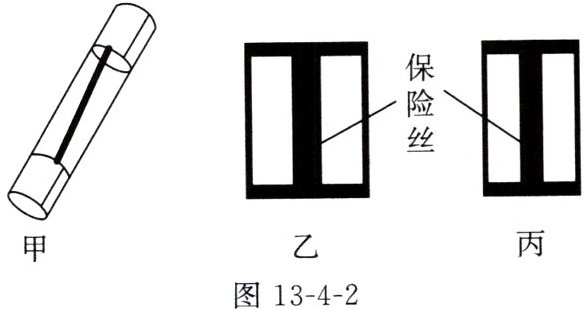

4. 为了防止电流过大导致用电器核心部件被烧毁，很多用电器都装有保险管（如图13-4-2甲所示），图13-4-2乙、丙是熔断电流分别为10 A和20 A的某种型号保险管的截面图（保险丝的材料和长度相同），那么图保险管的熔断电流为20 A。当两个保险管中通过相同的电流时，图保险丝更容易熔断（以上两空均选填“乙”或“丙”）。当保险丝意外熔断时，（选填“能”或“不能”）用铜丝代替。

4. 乙 丙 不能

【分析】
要解决本题，需结合保险丝的工作原理、电阻的影响因素、焦耳定律以及安全用电常识分析：保险丝由电阻率大、熔点低的材料制成，熔断电流与保险丝横截面积有关（材料、长度相同时，横截面积越大，熔断电流越大）；电流产生的热量可通过焦耳定律Q=I²Rt分析；且保险丝不能用铜丝等熔点高的金属代替，否则无法起到保护作用。首先对比乙、丙保险丝的横截面积判断熔断电流，再根据相同电流下电阻大小判断产热多少，最后明确保险丝的替代要求。
【解析】
1. 熔断电流判断：保险丝材料和长度相同，根据电阻公式R=ρL/S，横截面积越大电阻越小。乙图中保险丝横截面积比丙图大，因此乙的熔断电流更大，故乙的熔断电流为20A。
2. 相同电流下熔断情况：当通过相同电流时，根据焦耳定律Q=I²Rt，电流I和时间t相同，电阻越大产热越多。丙的保险丝横截面积小、电阻更大，所以相同电流下丙产热更多，更容易熔断。
3. 保险丝替代：铜丝熔点高，电流过大时不会熔断，无法保护电路，因此不能用铜丝代替保险丝。
【答案】
乙 丙 不能
【知识点】
保险丝原理、焦耳定律、安全用电
【点评】
本题结合保险管的实际应用，考查了电阻的影响因素、焦耳定律的应用和安全用电常识，属于初中物理基础题，需学生理解熔断电流与横截面积的关系，难度适中。
【难度系数】
0.5

5. 洗衣机、电冰箱等用电器的电源插头有三个插脚，其中一个插脚接火线(通常标有“L”字样)，一个插脚接零线(通常标有“N”字样)，第三个插脚接的线标有“E”字样，第三个插脚的作用是()。

A.稳固插头
B.防触电
C.节能
D.防短路

5. B

【分析】要解决这道题，需明确三脚插头各插脚的作用：L插脚接火线、N插脚接零线、E插脚接地线（连接用电器金属外壳）。逐一分析选项，结合E插脚的功能排除错误选项，选出正确答案。
【解析】三脚插头的E插脚与用电器金属外壳相连，当用电器金属外壳意外带电时，电流会通过E脚连接的地线导入大地，避免人体接触外壳发生触电事故。选项A，稳固插头不是E脚的主要作用；选项C，节能与E脚功能无关；选项D，防短路是电路保护装置的作用，与E脚无关。因此正确答案为B。
【答案】B
【知识点】家庭电路、三脚插头的作用
【点评】本题考查家庭电路中三脚插头的功能，属于基础识记类题目，需掌握接地线防止触电的原理，难度较低。
【难度系数】0.7

6. 图13-4-3是笔记本电脑的三脚插头，该三脚插头的脚（选填“A”“B”或“C”）应与笔记本电脑的金属外壳相连。该插头插入三孔插座后，外壳就与（选填“室外大地”或“电源火线”）相连，以防外壳带电对人
造成伤害。

6. A 室外大地

【分析】
要解决这道题，需掌握三脚插头的安全作用：三脚插头中专门有一个脚用于连接用电器金属外壳，目的是当外壳带电时，电流能通过该脚导入大地，避免触电。解题时要明确三脚插头各脚的功能，以及三孔插座接地端的连接对象。
【解析】
三脚插头的A脚是接地脚，使用时应与笔记本电脑的金属外壳相连；三孔插座的接地孔与室外大地相连，当该插头插入三孔插座后，金属外壳就通过A脚与室外大地连通，若外壳带电，电流会直接导入大地，防止对人造成伤害。
【答案】
A；室外大地
【知识点】
安全用电；三脚插头
【点评】
本题考查生活中安全用电的基础知识点，结合三脚插头的实际应用，难度较低，属于学生需掌握的基础安全用电常识。
【难度系数】
0.8
