7.铅笔芯的型号主要根据石墨和黏土的比例来划分，如“B”型号笔芯，“B”前的数字越大，则石墨含量越高。下列四种铅笔芯，它们长度相同，图中标注了相应的直径和型号，其中电阻最大的是(
A.甲
B.乙
C.丙
D.丁
A
)A.甲
B.乙
C.丙
D.丁
答案
7. A

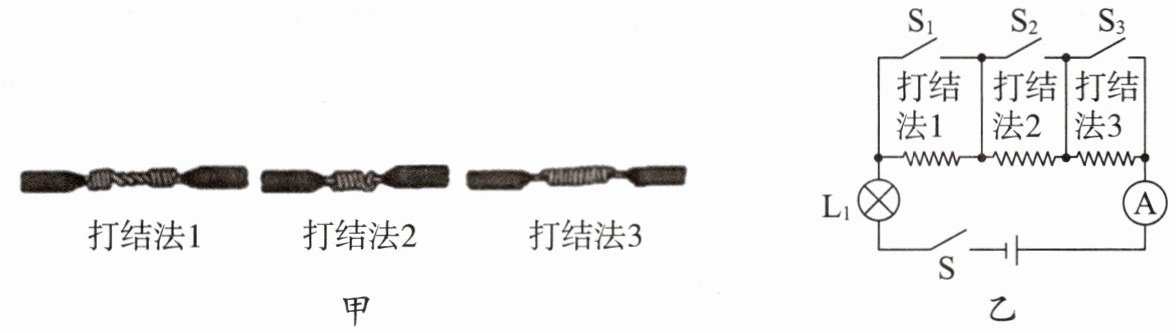

8. 小明观察家里的装修过程，发现电工师傅在墙壁里埋线时会挑选非常粗的铜导线，导线与导线之间往往通过打一个漂亮的结来连接，如图甲所示。小明设计了如下实验，来比较几种打结法的电阻大小。
用等长的镍铬导线制作出三种打结导线，将它们和标有0.3 A字样的灯泡接入图乙电路中并闭合所有开关，灯泡正常发光。
(1)只断开开关$\mathrm{S}_{1}$，读出电流表的示数为0.26 A。
(2)只断开开关$\mathrm{S}_{2}$，读出电流表的示数为0.28 A。
(3)小明只断开开关$\mathrm{S}_{3}$，读出电流表示数为1.1 A。但他发现灯泡亮度却比正常发光时暗，请指出他出现的错误：
通过比较可以知道：打结法
用等长的镍铬导线制作出三种打结导线，将它们和标有0.3 A字样的灯泡接入图乙电路中并闭合所有开关，灯泡正常发光。
(1)只断开开关$\mathrm{S}_{1}$，读出电流表的示数为0.26 A。
(2)只断开开关$\mathrm{S}_{2}$，读出电流表的示数为0.28 A。
(3)小明只断开开关$\mathrm{S}_{3}$，读出电流表示数为1.1 A。但他发现灯泡亮度却比正常发光时暗，请指出他出现的错误：
误将小测量范围看成了大测量范围，读错了电流表的示数
。通过比较可以知道：打结法
2
电阻最小。答案
8. (3) 误将小测量范围看成了大测量范围，读错了电流表的示数 2
