四、应用题

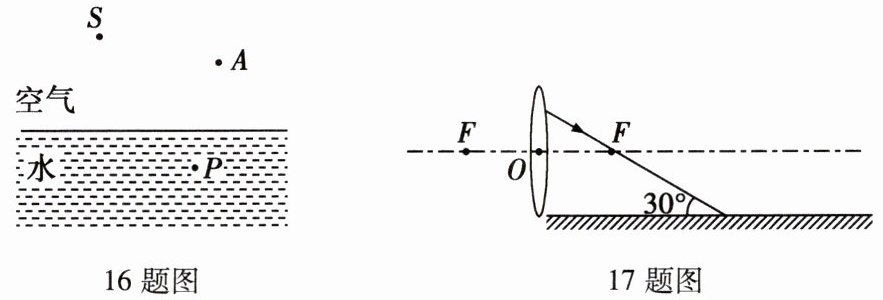

16. 如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。

16. 如答图所示

17.如图所示，一束光射向凸透镜，经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的光线，并标出反射角的度数。

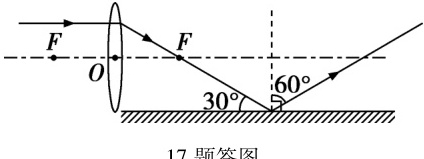

如答图所示

18.请阅读《中国的桥》并回答问题。
中国的桥
近年来在中国的江河大海上,一座又一座“世界之最”的桥梁正在如火如荼地建设,在世界桥梁界有句话:世界桥梁建设20世纪70年代以前看欧美,90年代看日本,21世纪看中国。
例如:中国云贵两省交界的北盘江大桥,桥面距江面约565 m,刷新世界第一高桥纪录。连接香港、珠海、澳门的港珠澳大桥全长约55 km,是世界最长的跨海大桥。而全球最长的大桥,是中国建造的丹昆特大桥(所示),全长164.851 km,限速110 km/h。它打破了美国的波弗特海路桥全长109 km最长大桥的世界纪录。丹昆特大桥是京沪高速铁路丹阳至昆山段特大铁路桥,全程跨越了公路、铁路、水路三种路径,长度、跨度巨大,建造地形十分复杂,中国工程建设者们攻克了一个个难关,在整个建设过程中先后约10 000人投入工作,历时3年顺利完工。
目前全球长度排名前十的大桥,中国有6座。从中国的桥梁建设中,可以深刻体会到我们祖国的发展与强大,真的是——厉害了,我的国!
请根据上述材料,回答下列问题:
(1)世界第一高桥——北盘江大桥,桥面距江面的距离约相当于层普通楼房的高度。(请估算并选择最接近的答案,只填字母)
A.220 B.187 C.140
(2)爸爸驾车带小英通过港珠澳大桥,小英记录了汽车在三段时间内的运动情况。回家后,她根据记录的数据绘制成路程随时间变化的$s-t$图像,由图乙可知,这段时间内休息了min,全程的平均速度为km/h。若汽车在OA段速度为$v_1$,在 BC段速度为$v_2$。根据$s-t$图像分析:$v_1$(选填“大于”、“等于”或“小于”)$v_2$。
(3)在全球最长的大桥——丹昆特大桥上,爸爸为了赶时间,只用了1 h 40 min就通过了全程,他有没有超速?(选填“有”或“没有”)。
(4)高速行车,会受到风力影响,挡风玻璃设计成倾斜安装,除了可以减小阻力,还有什么优点?写出一个:。

18. (1)B (2)6 56 小于 (3)没有
(4)倾斜安装时,由于像和物关于平面镜对称,所以像在驾驶员的前上方,不会干扰视线
