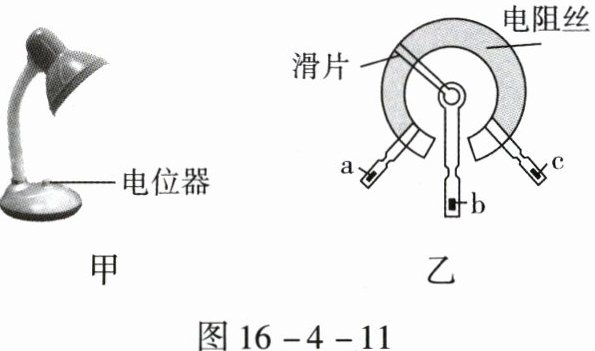

1. 图 16 - 4 - 11 甲是常用的一种亮度可调的台灯,图 16 - 4 - 11 乙为其用于调亮度的电位器结构图,a、b、c 是它的三个接线柱,a、c 分别与弧形电阻丝的两端相连,b 与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变台灯亮度。下列分析正确的是()。

A.若将 a、c 接入电路中,逆时针转动旋钮时,台灯变亮
B.若将 a、c 接入电路中,顺时针转动旋钮时,台灯变暗
C.若将 a、b 接入电路中,顺时针转动旋钮时,台灯变亮
D.若将 b、c 接入电路中,顺时针转动旋钮时,台灯变亮
]

D

- 若将a、c接入电路，接入电阻为弧形电阻丝总电阻，转动旋钮电阻不变，台灯亮度不变，A、B错误。
若将a、b接入电路，顺时针转动旋钮，滑片右移，a、b间电阻丝长度变长，电阻变大，台灯变暗，C错误。
若将b、c接入电路，顺时针转动旋钮，滑片右移，b、c间电阻丝长度变短，电阻变小，台灯变亮，D正确。
D

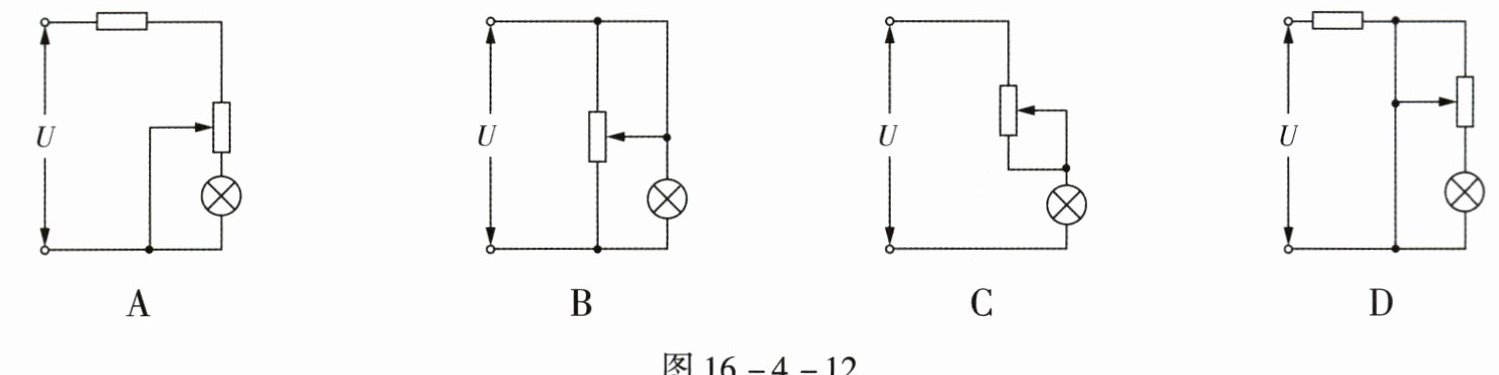

2. 图 16 - 4 - 12 是用滑动变阻器调节灯泡亮度的几种方案,你认为可以达到目的的方案是()。
]

C

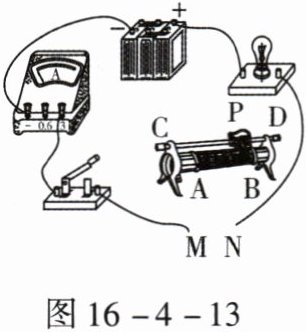

3. 图 16 - 4 - 13 是未连接完整的电路图,若要求闭合开关后,滑动变阻器的滑片 P 向左移动时,灯泡变亮。则下列接法符合要求的是()。

A.M 接 A,N 接 D
B.M 接 B,N 接 C
C.M 接 A,N 接 B
D.M 接 C,N 接 D
]

A

要使滑片P向左移动时灯泡变亮，电路中电流需增大，滑动变阻器接入电路的电阻应减小。滑动变阻器接入电路的电阻由滑片P与下接线柱之间的长度决定，长度越短，电阻越小。
选项A（M接A，N接D）：电流从A流入，经滑片P到D流出，接入电路的是AP段。滑片P向左移动时，AP段长度变短，电阻减小，电流增大，灯泡变亮，符合要求。
选项B（M接B，N接C）：电流从B流入，经滑片P到C流出，接入电路的是BP段。滑片P向左移动时，BP段长度变长，电阻增大，电流减小，灯泡变暗，不符合要求。
选项C（M接A，N接B）：滑动变阻器被短路，接入电阻为0，电流不变，灯泡亮度不变，不符合要求。
选项D（M接C，N接D）：滑动变阻器接入的是CD段（金属杆，电阻为0），电流不变，灯泡亮度不变，不符合要求。
A

4. 如图 16 - 4 - 14 所示的电路中,开关 S 闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是()。

A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源
]

D 【解析】当滑动变阻器的滑片移至最下端时，电源两极不经用电器直接连通，造成电源短路，可能烧坏电流表和电源。
