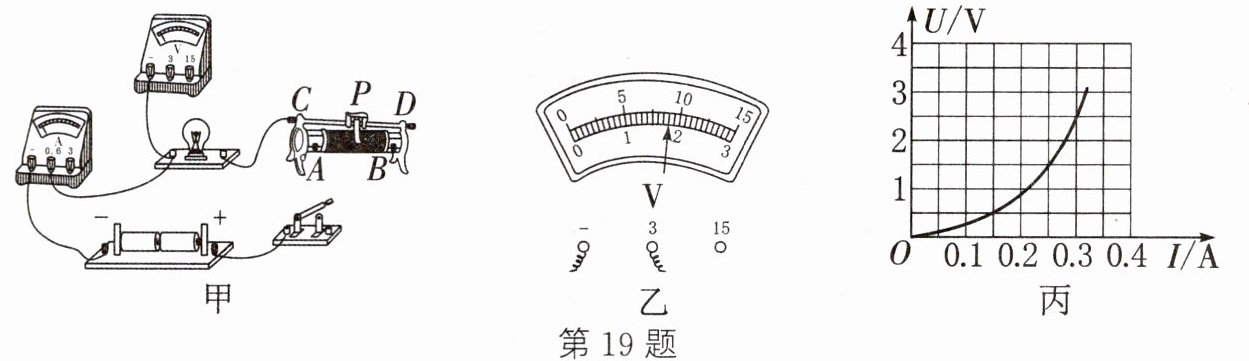

19. (枣庄中考)如图甲所示为“测量小灯泡电阻”的实验装置,已知小灯泡标有2.5 V字样。

(1)请用笔画线代替导线,在图甲中将实验电路连接完整(要求:滑动变阻器的滑片向右移动时灯泡变亮)。
(2)在检查电路无误后进行实验,当电压表的示数如图乙时,为了测量小灯泡正常发光的电阻,应将滑动变阻器的滑片P向
(3)通过移动滑动变阻器的滑片P,进行多次测量记录数据,并绘制U-I图像如图丙所示,由此可得小灯泡正常发光时的电阻是
(4)根据图丙可知小灯泡的电阻是
(5)根据小灯泡的U-I图像和观察到的亮度变化,还可以发现

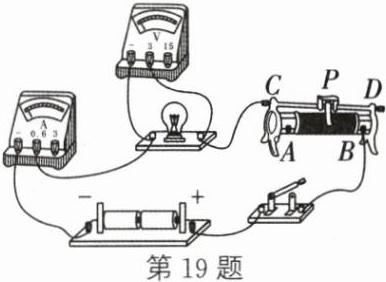

(1)请用笔画线代替导线,在图甲中将实验电路连接完整(要求:滑动变阻器的滑片向右移动时灯泡变亮)。
(2)在检查电路无误后进行实验,当电压表的示数如图乙时,为了测量小灯泡正常发光的电阻,应将滑动变阻器的滑片P向
B
(A/B)端移动,同时眼睛注意观察电压表
(电压表/电流表/灯泡),直至灯泡正常发光。(3)通过移动滑动变阻器的滑片P,进行多次测量记录数据,并绘制U-I图像如图丙所示,由此可得小灯泡正常发光时的电阻是
8.3
Ω。(4)根据图丙可知小灯泡的电阻是
变化
(变化/不变)的,你认为原因是灯丝电阻受温度的影响
。(5)根据小灯泡的U-I图像和观察到的亮度变化,还可以发现
灯泡越亮,电阻越大等
。答案
19. (1)
解析
【分析】
本题为“测量小灯泡电阻”的电学实验题,需结合电路连接规则、滑动变阻器调节原理、U-I图像分析及电阻影响因素解题:
1. 电路连接:滑动变阻器需“一上一下”接线,根据“滑片右移灯泡变亮”确定接入的下接线柱,使接入电阻随滑片右移减小;
2. 电压调节:先读取电压表当前示数,与灯泡额定电压对比,确定滑动变阻器调节方向,调节时观察电压表示数至额定值;
3. 电阻计算:从U-I图像找到额定电压对应的电流,利用欧姆定律计算正常发光电阻;
4. 电阻变化分析:结合U-I图像中电压、电流的变化,分析电阻的变化,明确灯丝电阻受温度影响;
5. 亮度与功率关系:结合U-I图像和亮度变化,推导实际功率与亮度的关系。
【解析】
(1)滑动变阻器要求滑片向右移动时灯泡变亮,说明电路电流需增大,滑动变阻器接入电阻减小,因此将滑动变阻器的右下接线柱B与开关的右接线柱连接,完成电路;
(2)电压表选用0~3V量程,分度值0.1V,图乙示数为1.8V,小于灯泡额定电压2.5V,需增大灯泡两端电压。根据串联分压规律,应减小滑动变阻器接入电阻,故滑片向B端移动,调节时需观察电压表,直至示数为2.5V;
(3)由图丙U-I图像,当灯泡电压为2.5V时,对应的电流为0.3A,根据欧姆定律,正常发光时电阻$R=\frac{U}{I}=\frac{2.5V}{0.3A}\approx8.3\Omega$;
(4)从U-I图像可知,电压增大时,U与I的比值(电阻)逐渐增大,说明小灯泡电阻变化,原因是灯丝的电阻随温度升高而增大(灯丝电阻受温度影响);
(5)由U-I图像,电压越大,电流越大,灯泡实际功率$P=UI$越大,亮度越亮,且电阻越大,故可发现:灯泡越亮,实际功率越大(或灯泡越亮,电阻越大)。
【答案】
(1)
(2)B 电压表 (3)8.3 (4)变化 灯丝电阻受温度的影响 (5)灯泡越亮,实际功率越大(合理即可)
【知识点】
测量小灯泡电阻、滑动变阻器的使用、影响电阻的因素
【点评】
本题是电学综合实验题,考查电路连接、滑动变阻器调节、电阻计算及电阻影响因素,需结合串联电路规律和U-I图像分析,重点理解灯丝电阻随温度变化的特点,难度适中。
【难度系数】
0.5
本题为“测量小灯泡电阻”的电学实验题,需结合电路连接规则、滑动变阻器调节原理、U-I图像分析及电阻影响因素解题:
1. 电路连接:滑动变阻器需“一上一下”接线,根据“滑片右移灯泡变亮”确定接入的下接线柱,使接入电阻随滑片右移减小;
2. 电压调节:先读取电压表当前示数,与灯泡额定电压对比,确定滑动变阻器调节方向,调节时观察电压表示数至额定值;
3. 电阻计算:从U-I图像找到额定电压对应的电流,利用欧姆定律计算正常发光电阻;
4. 电阻变化分析:结合U-I图像中电压、电流的变化,分析电阻的变化,明确灯丝电阻受温度影响;
5. 亮度与功率关系:结合U-I图像和亮度变化,推导实际功率与亮度的关系。
【解析】
(1)滑动变阻器要求滑片向右移动时灯泡变亮,说明电路电流需增大,滑动变阻器接入电阻减小,因此将滑动变阻器的右下接线柱B与开关的右接线柱连接,完成电路;
(2)电压表选用0~3V量程,分度值0.1V,图乙示数为1.8V,小于灯泡额定电压2.5V,需增大灯泡两端电压。根据串联分压规律,应减小滑动变阻器接入电阻,故滑片向B端移动,调节时需观察电压表,直至示数为2.5V;
(3)由图丙U-I图像,当灯泡电压为2.5V时,对应的电流为0.3A,根据欧姆定律,正常发光时电阻$R=\frac{U}{I}=\frac{2.5V}{0.3A}\approx8.3\Omega$;
(4)从U-I图像可知,电压增大时,U与I的比值(电阻)逐渐增大,说明小灯泡电阻变化,原因是灯丝的电阻随温度升高而增大(灯丝电阻受温度影响);
(5)由U-I图像,电压越大,电流越大,灯泡实际功率$P=UI$越大,亮度越亮,且电阻越大,故可发现:灯泡越亮,实际功率越大(或灯泡越亮,电阻越大)。
【答案】
(1)
【知识点】
测量小灯泡电阻、滑动变阻器的使用、影响电阻的因素
【点评】
本题是电学综合实验题,考查电路连接、滑动变阻器调节、电阻计算及电阻影响因素,需结合串联电路规律和U-I图像分析,重点理解灯丝电阻随温度变化的特点,难度适中。
【难度系数】
0.5

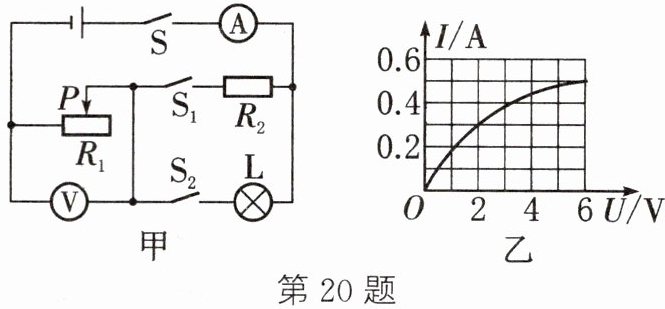

20. 如图甲所示电路,电源电压为17 V,滑动变阻器$R_1$的铭牌“100 Ω 1 A”,电流表量程0~0.6 A,电压表量程0~15 V,灯泡的额定电压为6 V,其$I-U$关系如图乙所示。只闭合开关S和$S_1$,滑动变阻器的滑片P置于最右端时,电压表的示数为10 V。在保证各元件安全工作的情况下,求:
(1) 小灯泡正常发光时的电阻。
(2) 定值电阻$R_2$的阻值。
(3) 只闭合开关S和$S_2$,滑动变阻器$R_1$允许的取值范围。

(1) 小灯泡正常发光时的电阻。
(2) 定值电阻$R_2$的阻值。
(3) 只闭合开关S和$S_2$,滑动变阻器$R_1$允许的取值范围。
答案
20. (1) 灯泡的额定电压为6 V,从图中可知灯泡的额定电流为0.5 A,小灯泡正常发光时的电阻$R_L=\dfrac{U_L}{I_L}=\dfrac{6\ \mathrm{V}}{0.5\ \mathrm{A}}=12\ \Omega$
(2) 只闭合开关S和S₁,定值电阻和滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量电路电流。滑动变阻器的滑片P置于最右端时,接入的阻值为100 Ω,电压表的示数为10 V。电路电流$I=\dfrac{U_V}{R_1}=\dfrac{10\ \mathrm{V}}{100\ \Omega}=0.1\ \mathrm{A}$,定值电阻两端的电压$U_2=U-U_1=17\ \mathrm{V}-10\ \mathrm{V}=7\ \mathrm{V}$,定值电阻$R_2$的阻值$R_2=\dfrac{U_2}{I}=\dfrac{7\ \mathrm{V}}{0.1\ \mathrm{A}}=70\ \Omega$
(3) 只闭合开关S和S₂,灯泡和滑动变阻器串联;灯泡正常发光时,灯泡两端电压最大为6 V,此时电路中的电流最大为0.5 A<0.6 A,R₁两端的最小电压$U_{1小}=U-U_{L大}=17\ \mathrm{V}-6\ \mathrm{V}=11\ \mathrm{V}$,滑动变阻器接入电路的最小阻值$R_{1小}=\dfrac{U_{1小}}{I_大}=\dfrac{11\ \mathrm{V}}{0.5\ \mathrm{A}}=22\ \Omega$;电压表量程0~15 V,当电压表的示数最大时,灯泡两端的最小电压为$U_{L小}=U-U_{V大}=17\ \mathrm{V}-15\ \mathrm{V}=2\ \mathrm{V}$,从图中可知此时电路中的最小电流为0.3 A,滑动变阻器接入电路的最大阻值$R_{1大}=\dfrac{U_{V大}}{I_小}=\dfrac{15\ \mathrm{V}}{0.3\ \mathrm{A}}=50\ \Omega<100\ \Omega$,符合题意,所以滑动变阻器R₁允许的取值范围为22~50 Ω
(2) 只闭合开关S和S₁,定值电阻和滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量电路电流。滑动变阻器的滑片P置于最右端时,接入的阻值为100 Ω,电压表的示数为10 V。电路电流$I=\dfrac{U_V}{R_1}=\dfrac{10\ \mathrm{V}}{100\ \Omega}=0.1\ \mathrm{A}$,定值电阻两端的电压$U_2=U-U_1=17\ \mathrm{V}-10\ \mathrm{V}=7\ \mathrm{V}$,定值电阻$R_2$的阻值$R_2=\dfrac{U_2}{I}=\dfrac{7\ \mathrm{V}}{0.1\ \mathrm{A}}=70\ \Omega$
(3) 只闭合开关S和S₂,灯泡和滑动变阻器串联;灯泡正常发光时,灯泡两端电压最大为6 V,此时电路中的电流最大为0.5 A<0.6 A,R₁两端的最小电压$U_{1小}=U-U_{L大}=17\ \mathrm{V}-6\ \mathrm{V}=11\ \mathrm{V}$,滑动变阻器接入电路的最小阻值$R_{1小}=\dfrac{U_{1小}}{I_大}=\dfrac{11\ \mathrm{V}}{0.5\ \mathrm{A}}=22\ \Omega$;电压表量程0~15 V,当电压表的示数最大时,灯泡两端的最小电压为$U_{L小}=U-U_{V大}=17\ \mathrm{V}-15\ \mathrm{V}=2\ \mathrm{V}$,从图中可知此时电路中的最小电流为0.3 A,滑动变阻器接入电路的最大阻值$R_{1大}=\dfrac{U_{V大}}{I_小}=\dfrac{15\ \mathrm{V}}{0.3\ \mathrm{A}}=50\ \Omega<100\ \Omega$,符合题意,所以滑动变阻器R₁允许的取值范围为22~50 Ω
解析
【分析】
本题是电学综合计算题,需结合串联电路规律、欧姆定律及I-U图像信息解题。
(1) 小灯泡正常发光时,两端电压为额定电压6V,从图乙找到对应额定电流,利用欧姆定律计算正常发光时的电阻;
(2) 只闭合S和S₁时,R₁与R₂串联,滑片在最右端时R₁接入阻值为100Ω,电压表测R₁两端电压,先由欧姆定律算出电路电流,再根据串联电路电压规律算出R₂两端电压,进而求出R₂阻值;
(3) 只闭合S和S₂时,R₁与灯泡串联,需考虑各元件安全:电流表量程0~0.6A、灯泡额定电流0.5A确定电路最大电流;电压表量程0~15V确定R₁最大电压,进而算出电路最小电流,结合欧姆定律求出R₁的取值范围。
【解析】
(1) 由图乙可知,灯泡额定电压6V对应的电流为0.5A,根据欧姆定律,小灯泡正常发光时的电阻:
$R_L=\dfrac{U_L}{I_L}=\dfrac{6\ \mathrm{V}}{0.5\ \mathrm{A}}=12\ \Omega$;
(2) 只闭合S和S₁时,R₁与R₂串联,滑片P在最右端时,R₁接入阻值$R_1=100\ \Omega$,电压表测R₁两端电压$U_1=10\ \mathrm{V}$,电路电流:
$I=\dfrac{U_1}{R_1}=\dfrac{10\ \mathrm{V}}{100\ \Omega}=0.1\ \mathrm{A}$,
根据串联电路电压规律,R₂两端电压:
$U_2=U-U_1=17\ \mathrm{V}-10\ \mathrm{V}=7\ \mathrm{V}$,
则定值电阻$R_2=\dfrac{U_2}{I}=\dfrac{7\ \mathrm{V}}{0.1\ \mathrm{A}}=70\ \Omega$;
(3) 只闭合S和S₂时,R₁与灯泡串联:
① 灯泡正常发光时,电路电流最大,最大电流$I_{大}=I_L=0.5\ \mathrm{A}$(小于电流表量程0.6A,安全),此时R₁两端最小电压:
$U_{1小}=U-U_L=17\ \mathrm{V}-6\ \mathrm{V}=11\ \mathrm{V}$,
滑动变阻器接入的最小阻值:
$R_{1小}=\dfrac{U_{1小}}{I_{大}}=\dfrac{11\ \mathrm{V}}{0.5\ \mathrm{A}}=22\ \Omega$;
② 电压表量程0~15V,当电压表示数最大为15V时,R₁两端电压$U_{1大}=15\ \mathrm{V}$,此时灯泡两端最小电压:
$U_{L小}=U-U_{1大}=17\ \mathrm{V}-15\ \mathrm{V}=2\ \mathrm{V}$,
由图乙可知,此时电路最小电流$I_{小}=0.3\ \mathrm{A}$,滑动变阻器接入的最大阻值:
$R_{1大}=\dfrac{U_{1大}}{I_{小}}=\dfrac{15\ \mathrm{V}}{0.3\ \mathrm{A}}=50\ \Omega$(小于R₁最大阻值100Ω,符合要求);
故滑动变阻器R₁允许的取值范围为22Ω~50Ω。
【答案】
(1) $12\ \Omega$;(2) $70\ \Omega$;(3) $22\ \Omega~50\ \Omega$
【知识点】
欧姆定律、串联电路的电压规律、I-U图像的应用
【点评】
本题综合考查串联电路特点、欧姆定律的应用,需结合I-U图像获取灯泡的电流电压关系,同时要考虑电流表、电压表及灯泡的安全条件,分析滑动变阻器的取值范围,对学生的综合应用能力要求较高。
【难度系数】
0.5
本题是电学综合计算题,需结合串联电路规律、欧姆定律及I-U图像信息解题。
(1) 小灯泡正常发光时,两端电压为额定电压6V,从图乙找到对应额定电流,利用欧姆定律计算正常发光时的电阻;
(2) 只闭合S和S₁时,R₁与R₂串联,滑片在最右端时R₁接入阻值为100Ω,电压表测R₁两端电压,先由欧姆定律算出电路电流,再根据串联电路电压规律算出R₂两端电压,进而求出R₂阻值;
(3) 只闭合S和S₂时,R₁与灯泡串联,需考虑各元件安全:电流表量程0~0.6A、灯泡额定电流0.5A确定电路最大电流;电压表量程0~15V确定R₁最大电压,进而算出电路最小电流,结合欧姆定律求出R₁的取值范围。
【解析】
(1) 由图乙可知,灯泡额定电压6V对应的电流为0.5A,根据欧姆定律,小灯泡正常发光时的电阻:
$R_L=\dfrac{U_L}{I_L}=\dfrac{6\ \mathrm{V}}{0.5\ \mathrm{A}}=12\ \Omega$;
(2) 只闭合S和S₁时,R₁与R₂串联,滑片P在最右端时,R₁接入阻值$R_1=100\ \Omega$,电压表测R₁两端电压$U_1=10\ \mathrm{V}$,电路电流:
$I=\dfrac{U_1}{R_1}=\dfrac{10\ \mathrm{V}}{100\ \Omega}=0.1\ \mathrm{A}$,
根据串联电路电压规律,R₂两端电压:
$U_2=U-U_1=17\ \mathrm{V}-10\ \mathrm{V}=7\ \mathrm{V}$,
则定值电阻$R_2=\dfrac{U_2}{I}=\dfrac{7\ \mathrm{V}}{0.1\ \mathrm{A}}=70\ \Omega$;
(3) 只闭合S和S₂时,R₁与灯泡串联:
① 灯泡正常发光时,电路电流最大,最大电流$I_{大}=I_L=0.5\ \mathrm{A}$(小于电流表量程0.6A,安全),此时R₁两端最小电压:
$U_{1小}=U-U_L=17\ \mathrm{V}-6\ \mathrm{V}=11\ \mathrm{V}$,
滑动变阻器接入的最小阻值:
$R_{1小}=\dfrac{U_{1小}}{I_{大}}=\dfrac{11\ \mathrm{V}}{0.5\ \mathrm{A}}=22\ \Omega$;
② 电压表量程0~15V,当电压表示数最大为15V时,R₁两端电压$U_{1大}=15\ \mathrm{V}$,此时灯泡两端最小电压:
$U_{L小}=U-U_{1大}=17\ \mathrm{V}-15\ \mathrm{V}=2\ \mathrm{V}$,
由图乙可知,此时电路最小电流$I_{小}=0.3\ \mathrm{A}$,滑动变阻器接入的最大阻值:
$R_{1大}=\dfrac{U_{1大}}{I_{小}}=\dfrac{15\ \mathrm{V}}{0.3\ \mathrm{A}}=50\ \Omega$(小于R₁最大阻值100Ω,符合要求);
故滑动变阻器R₁允许的取值范围为22Ω~50Ω。
【答案】
(1) $12\ \Omega$;(2) $70\ \Omega$;(3) $22\ \Omega~50\ \Omega$
【知识点】
欧姆定律、串联电路的电压规律、I-U图像的应用
【点评】
本题综合考查串联电路特点、欧姆定律的应用,需结合I-U图像获取灯泡的电流电压关系,同时要考虑电流表、电压表及灯泡的安全条件,分析滑动变阻器的取值范围,对学生的综合应用能力要求较高。
【难度系数】
0.5
