14. 核心素养 科学探究「2026江苏徐州东苑中学期中，★☆」在“初识光的折射现象”和“探究光的折射特点”实验中：

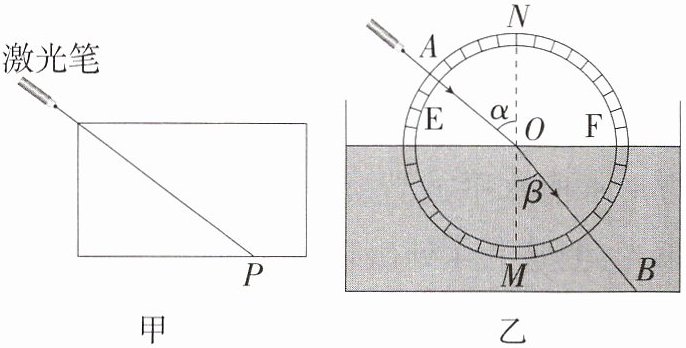

(1)如图甲,小明将一束激光射到P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将(选填“向左移动”“不动”或“向右移动”),这说明光从空气斜射入水中时,传播方向(选填“会”或“不会”)发生偏折。
(2)图乙为探究光的折射特点的实验装置,其中光屏F可绕直径NOM前后折转。实验时,在水中倒入少量牛奶并搅拌均匀,其目的是。
(3)将光屏F绕直径NOM向后折转与光屏E形成一定角度后,在光屏F上就看不到折射光线了,说明折射光线和入射光线(选填“在”或“不在”)同一平面内。
(4)小明继续用另一支激光笔沿着BO射向水面时,可看到折射光沿OA射出,这说明。

14.答案 （1）向左移动 会 （2）显示光路 （3）在 （4）在光的折射现象中，光路可逆
解析 （1）将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，由于光的折射现象，光的传播方向会发生偏折，此时折射光线会向法线偏折，所以光斑会向左移动。
（2）在水中倒入少量牛奶并搅拌均匀，光在其中发生漫反射，可以显示出光的传播路径，便于观察折射光线。
（3）将光屏F绕直径NOM向后折转与光屏E形成一定角度后，在光屏F上就看不到折射光线了，说明折射光线和入射光线在同一平面内。
（4）当光沿着原来的折射光线（BO方向，可看作原来从A到O折射后的光的相反方向）射向水面时，折射光沿着原来的入射光线（OA方向）射出，说明在光的折射现象中，光路可逆。

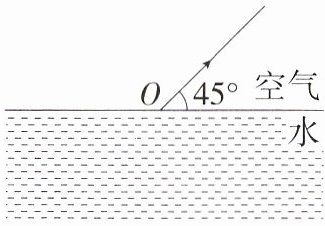

15.「2025江苏无锡一模」如图所示，是一条由空气射向水面的光的反射光线，请画出其入射光线和折射光线。

15.解析 已知反射光线与界面的夹角为45°，则反射角等于90°-45°=45°，过入射点O作出法线，根据光在反射时，反射角等于入射角，在法线左侧的空气中作出入射光线；当光从空气斜射入水中时，折射角小于入射角，据此在法线右侧的水中作出折射光线，如图所示。

16.「2026江苏镇江京口月考」如图所示，一束光垂直射向三棱镜，请画出这束光通过三棱镜后的大致光路图。

16.解析 从空气垂直射入玻璃中的光，其传播方向不变；光从玻璃斜射入空气中，折射角大于入射角，据此作出折射光线，如图所示。

17. 情境 小东班以“池水清浅，擅入会溺”为主题展开了一次安全教育班会，告诫同学们不要擅自下水游泳。请在图中画出人眼看到池底A处的大致光路图(A'是人眼看到的池底A处的像)。

17.解析 当折射光射入人眼时，人凭光沿直线传播的感觉，认为池底A处在折射光线的反向延长线上的A'处，连接眼睛与A'，连线与水面交于O点，则O为入射点；连接A、O，标上箭头为入射光线，O与眼睛的连线为折射光线，如图所示。
