1 在同一个电路中，用电压表测得灯$\mathrm{L}_1$两端的电压为6 V，灯$\mathrm{L}_2$两端的电压为6 V，则（
A.两灯一定串联
B.两灯一定并联
C.两灯可能串联也可能并联
D.以上说法都不对
C
）A.两灯一定串联
B.两灯一定并联
C.两灯可能串联也可能并联
D.以上说法都不对
答案
C 如果两个灯泡串联,并且两个灯泡规格完全相同,则两个灯泡分得的电压相同;如果两个灯泡并联,两个灯泡两端电压相等。故C正确。
解析
【分析】
要解决这道题，需先回忆串、并联电路的电压规律，再结合题目中两灯电压相等的条件，分析两种电路的可能性，避免陷入“电压相等就一定并联”的思维误区。
【解析】
分两种情况分析：
1. 若两灯并联：根据并联电路的电压特点，各支路两端电压相等，等于电源电压，因此只要两灯并联，它们两端的电压一定相等，符合题目中电压均为6V的条件；
2. 若两灯串联：根据串联分压原理，当两个灯泡的规格（电阻）完全相同时，它们分得的电压相等，若总电压为12V，则两灯各分得6V，也符合题目条件。
因此两灯可能串联也可能并联，故选项C正确。
【答案】
C
【知识点】
串联电路电压规律、并联电路电压规律
【点评】
本题考查串并联电路的电压特点，核心是需掌握两种电路的电压规律，尤其要注意串联电路中电压相等的特殊情况（规格相同的用电器），是电学基础题，需避免思维定式。
【难度系数】
0.6
要解决这道题，需先回忆串、并联电路的电压规律，再结合题目中两灯电压相等的条件，分析两种电路的可能性，避免陷入“电压相等就一定并联”的思维误区。
【解析】
分两种情况分析：
1. 若两灯并联：根据并联电路的电压特点，各支路两端电压相等，等于电源电压，因此只要两灯并联，它们两端的电压一定相等，符合题目中电压均为6V的条件；
2. 若两灯串联：根据串联分压原理，当两个灯泡的规格（电阻）完全相同时，它们分得的电压相等，若总电压为12V，则两灯各分得6V，也符合题目条件。
因此两灯可能串联也可能并联，故选项C正确。
【答案】
C
【知识点】
串联电路电压规律、并联电路电压规律
【点评】
本题考查串并联电路的电压特点，核心是需掌握两种电路的电压规律，尤其要注意串联电路中电压相等的特殊情况（规格相同的用电器），是电学基础题，需避免思维定式。
【难度系数】
0.6

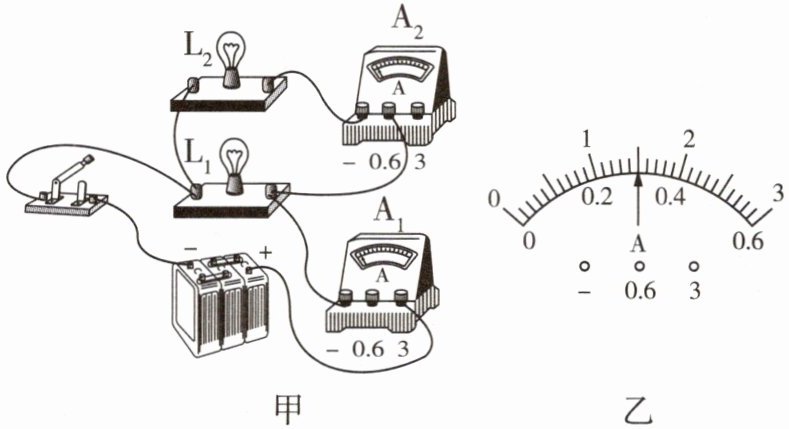

2 [2025吕梁期中]如图甲所示的电路中，闭合开关后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数都如图乙所示，下列说法正确的是（
A.灯$\mathrm{L}_1$、$\mathrm{L}_2$是串联连接的
B.流过灯$\mathrm{L}_2$的电流是$1.5\ \mathrm{A}$
C.流过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$
D.干路中的电流是$1.8\ \mathrm{A}$
C
）A.灯$\mathrm{L}_1$、$\mathrm{L}_2$是串联连接的
B.流过灯$\mathrm{L}_2$的电流是$1.5\ \mathrm{A}$
C.流过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$
D.干路中的电流是$1.8\ \mathrm{A}$
答案
C

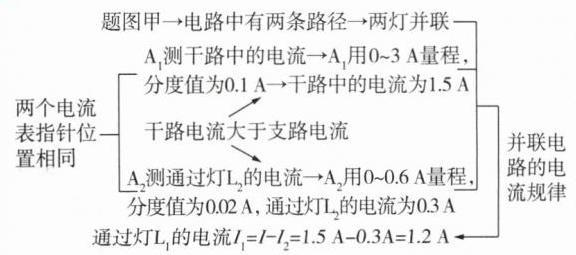

题图甲→电路中有两条路径→两灯并联—
$\mathrm{A}_1$测干路中的电流→$\mathrm{A}_1$用0~3 A量程,
分度值为0.1 A→干路中的电流为1.5 A
两个电流 干路电流大于支路电流
表指针位 $\mathrm{A}_2$测通过灯$\mathrm{L}_2$的电流→$\mathrm{A}_2$用0~0.6 A量程,
置相同 分度值为0.02 A,通过灯$\mathrm{L}_2$的电流为0.3 A
通过灯$\mathrm{L}_1$的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$ ←并联电路的电流规律
解析
【分析】首先分析电路连接：电流从电源正极流出，经电流表A₁后分为两条支路，一条经过灯L₁，另一条经过电流表A₂和灯L₂，汇合后经开关回到电源负极，因此两灯并联。接着确定电流表测量对象：A₁在干路，测干路总电流；A₂与L₂串联，测L₂的支路电流。由于并联电路中干路电流大于任意支路电流，而两电流表指针位置相同，说明它们使用的量程不同：A₁使用0~3A量程，A₂使用0~0.6A量程，据此读取电流值，再根据并联电路电流规律计算L₁的电流，最后判断选项正误。
【解析】1. 判断电路连接：由图甲可知，电流有两条独立路径，故灯L₁、L₂并联，选项A错误。
2. 确定电流表量程与读数：并联电路中干路电流大于支路电流，两表指针位置相同，因此A₁测干路电流，使用0~3A量程，分度值0.1A，读数为1.5A；A₂测L₂的电流，使用0~0.6A量程，分度值0.02A，读数为0.3A，故选项B（流过L₂电流为1.5A）、D（干路电流1.8A）错误。
3. 计算L₁的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I-I₂=1.5A-0.3A=1.2A，选项C正确。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流规律及电流表的读数，关键是根据干路与支路电流的大小关系判断电流表的量程，属于基础题型，需掌握电流表量程选择和并联电流规律的应用。
【难度系数】0.6
【解析】1. 判断电路连接：由图甲可知，电流有两条独立路径，故灯L₁、L₂并联，选项A错误。
2. 确定电流表量程与读数：并联电路中干路电流大于支路电流，两表指针位置相同，因此A₁测干路电流，使用0~3A量程，分度值0.1A，读数为1.5A；A₂测L₂的电流，使用0~0.6A量程，分度值0.02A，读数为0.3A，故选项B（流过L₂电流为1.5A）、D（干路电流1.8A）错误。
3. 计算L₁的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I-I₂=1.5A-0.3A=1.2A，选项C正确。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流规律及电流表的读数，关键是根据干路与支路电流的大小关系判断电流表的量程，属于基础题型，需掌握电流表量程选择和并联电流规律的应用。
【难度系数】0.6

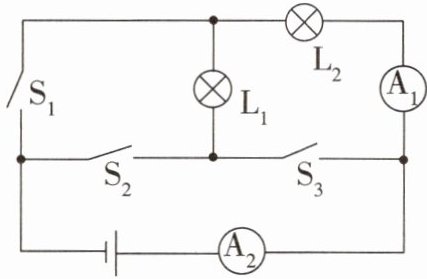

3 [2026北京十一学校月考，多选] 在如图所示的电路中，电源两端的电压恒定。断开$\mathrm{S}_1$、$\mathrm{S}_3$，闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数为$I_1$，电流表$\mathrm{A}_2$的示数为$I_2$；断开$\mathrm{S}_2$，闭合$\mathrm{S}_1$、$\mathrm{S}_3$，电流表$\mathrm{A}_1$的示数为$I_3$，电流表$\mathrm{A}_2$的示数为$I_4$。下列说法正确的是（
A.$I_1 = I_2$
B.$I_1 ＞ I_2$
C.$I_3 ＜ I_4$
D.$I_3 ＞ I_4$
AC
）A.$I_1 = I_2$
B.$I_1 ＞ I_2$
C.$I_3 ＜ I_4$
D.$I_3 ＞ I_4$
答案
AC 当断开$\mathrm{S}_1$、$\mathrm{S}_3$,闭合$\mathrm{S}_2$,两灯串联,串联电路中电流处处相等,即$I_1 = I_2$。当断开$\mathrm{S}_2$,闭合$\mathrm{S}_1$、$\mathrm{S}_3$,两灯并联,此时电流表$\mathrm{A}_1$测量通过$\mathrm{L}_2$的电流,电流表$\mathrm{A}_2$测量干路电流,因此$I_3 ＜ I_4$,故A、C正确,B、D错误。
解析
【分析】首先明确两种开关状态下的电路连接方式：当断开$\mathrm{S}_1$、$\mathrm{S}_3$，闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量串联电路的电流；当断开$\mathrm{S}_2$，闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_2$测量干路电流。结合串并联电路的电流规律即可判断各电流的关系。
【解析】1. 断开$\mathrm{S}_1$、$\mathrm{S}_3$，闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电流处处相等的规律，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的示数相等，即$I_1 = I_2$，故A正确，B错误；2. 断开$\mathrm{S}_2$，闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_2$的支路电流$I_3$，电流表$\mathrm{A}_2$测干路电流$I_4$，根据并联电路干路电流等于各支路电流之和的规律，$I_3 ＜ I_4$，故C正确，D错误。综上，正确选项为AC。
【答案】AC
【知识点】串联电路电流规律、并联电路电流规律、电流表的使用
【点评】本题考查串并联电路的电流规律，核心是正确分析不同开关状态下的电路结构，明确电流表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】1. 断开$\mathrm{S}_1$、$\mathrm{S}_3$，闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电流处处相等的规律，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的示数相等，即$I_1 = I_2$，故A正确，B错误；2. 断开$\mathrm{S}_2$，闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_2$的支路电流$I_3$，电流表$\mathrm{A}_2$测干路电流$I_4$，根据并联电路干路电流等于各支路电流之和的规律，$I_3 ＜ I_4$，故C正确，D错误。综上，正确选项为AC。
【答案】AC
【知识点】串联电路电流规律、并联电路电流规律、电流表的使用
【点评】本题考查串并联电路的电流规律，核心是正确分析不同开关状态下的电路结构，明确电流表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5
4 [2026南通通州区期中]如图所示为并联电路的一部分，电路接通后，电流表示数为0.3 A，通过导线ab的电流为0.5 A。下列关于导线ab中的电流方向与导线bc中的电流大小的判断，正确的是 (
①$a→b$ 0.2 A
②$b→a$ 0.2 A
③$a→b$ 0.8 A
④$b→a$ 0.5 A
A.只有②
B.只有③
C.①④
D.②③

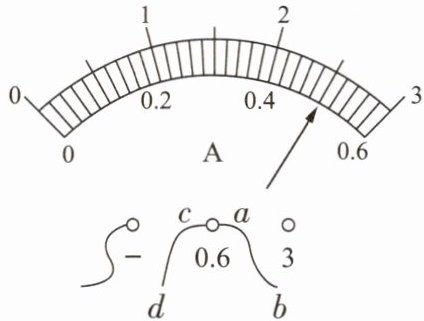

【变式】[2026南京外国语学校月考]如图是某实验电路的一部分，若通过导线ab的电流大小为0.26 A，方向是$a→b$，通过导线cd的电流方向是
D
)①$a→b$ 0.2 A
②$b→a$ 0.2 A
③$a→b$ 0.8 A
④$b→a$ 0.5 A
A.只有②
B.只有③
C.①④
D.②③
【变式】[2026南京外国语学校月考]如图是某实验电路的一部分，若通过导线ab的电流大小为0.26 A，方向是$a→b$，通过导线cd的电流方向是
$d→c$
，大小为0.76
A。答案
D 因并联电路中干路电流等于各支路电流之和,由题图可知,电流表中的电流方向是向左的,且大小为0.3 A。若通过导线$ab$的电流方向向下,则$bc$段为干路,$bc$段的电流为$0.5\ \mathrm{A}+0.3\ \mathrm{A}=0.8\ \mathrm{A}$,则③正确;若通过导线$ab$的电流方向向上,则$ab$段为干路,$bc$段的电流为$0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$,则②正确。
变式：
【答案】 $d→c$ 0.76
审题指导
根据电流表中电流的流向和导线$ab$中电流流向可推出导线$cd$中的电流方向为$d→c$,大小为导线$ab$中的电流和通过电流表的电流之和。
【解析】 题图中电流表选择0~0.6 A的量程,分度值为0.02 A,示数为0.5 A;已知通过导线$ab$的电流大小为0.26 A,方向是$a→b$,通过电流表的电流$0.5\ \mathrm{A}＞0.26\ \mathrm{A}$,说明导线$ab$一定在支路上,$cd$在干路中,电流表在一条支路上,根据电流的流向可知,导线$cd$的电流方向从$d→c$,所以通过导线$cd$的电流$I_{cd}=I_A + I_{ab}=0.5\ \mathrm{A}+0.26\ \mathrm{A}=0.76\ \mathrm{A}$。
变式：
【答案】 $d→c$ 0.76
审题指导
根据电流表中电流的流向和导线$ab$中电流流向可推出导线$cd$中的电流方向为$d→c$,大小为导线$ab$中的电流和通过电流表的电流之和。
【解析】 题图中电流表选择0~0.6 A的量程,分度值为0.02 A,示数为0.5 A;已知通过导线$ab$的电流大小为0.26 A,方向是$a→b$,通过电流表的电流$0.5\ \mathrm{A}＞0.26\ \mathrm{A}$,说明导线$ab$一定在支路上,$cd$在干路中,电流表在一条支路上,根据电流的流向可知,导线$cd$的电流方向从$d→c$,所以通过导线$cd$的电流$I_{cd}=I_A + I_{ab}=0.5\ \mathrm{A}+0.26\ \mathrm{A}=0.76\ \mathrm{A}$。
解析
【分析】
要解决本题，需利用并联电路“干路电流等于各支路电流之和”的规律，结合电流方向的可能性分情况讨论。首先明确电流表的电流方向向左、大小为0.3A，导线ab的电流大小为0.5A，需先判断ab的电流方向，再确定干路/支路，进而计算bc段的电流大小，分两种情况推导即可。
【解析】
根据并联电路电流规律：干路电流等于各支路电流之和，结合已知条件分两种情况讨论：
1. 若导线ab的电流方向为$b→a$（电流从b流向a），此时ab段为干路，bc段为支路，因此bc段的电流大小为ab的电流减去电流表的电流，即$I_{bc}=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，对应选项②正确；
2. 若导线ab的电流方向为$a→b$（电流从a流向b），此时bc段为干路，ab段和电流表所在支路为支路，因此bc段的电流大小为ab的电流加上电流表的电流，即$I_{bc}=0.5\ \mathrm{A}+0.3\ \mathrm{A}=0.8\ \mathrm{A}$，对应选项③正确；
综上，②和③正确，对应选项D。
【答案】
D
【知识点】
并联电路的电流规律、电流方向判断
【点评】
本题考查并联电路电流规律的应用，需分情况讨论电流方向，避免漏解，关键是明确干路与支路的电流关系，难度适中。
【难度系数】
0.5
要解决本题，需利用并联电路“干路电流等于各支路电流之和”的规律，结合电流方向的可能性分情况讨论。首先明确电流表的电流方向向左、大小为0.3A，导线ab的电流大小为0.5A，需先判断ab的电流方向，再确定干路/支路，进而计算bc段的电流大小，分两种情况推导即可。
【解析】
根据并联电路电流规律：干路电流等于各支路电流之和，结合已知条件分两种情况讨论：
1. 若导线ab的电流方向为$b→a$（电流从b流向a），此时ab段为干路，bc段为支路，因此bc段的电流大小为ab的电流减去电流表的电流，即$I_{bc}=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，对应选项②正确；
2. 若导线ab的电流方向为$a→b$（电流从a流向b），此时bc段为干路，ab段和电流表所在支路为支路，因此bc段的电流大小为ab的电流加上电流表的电流，即$I_{bc}=0.5\ \mathrm{A}+0.3\ \mathrm{A}=0.8\ \mathrm{A}$，对应选项③正确；
综上，②和③正确，对应选项D。
【答案】
D
【知识点】
并联电路的电流规律、电流方向判断
【点评】
本题考查并联电路电流规律的应用，需分情况讨论电流方向，避免漏解，关键是明确干路与支路的电流关系，难度适中。
【难度系数】
0.5
5 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压
等于
（填“大于”“等于”或“小于”）乙灯两端的电压，这是因为并联电路中各支路两端的电压相等
。若甲灯两端允许加的最大电压为6 V，乙灯两端允许加的最大电压为7 V，则电源电压不得超过6
V。答案
等于 并联电路中各支路两端的电压相等 6
解析
【分析】
首先明确并联电路的电压规律：并联电路中各支路两端的电压相等，因此甲、乙两灯并联时，两端电压必然相等。其次，当两个用电器并联时，电源电压不能超过任意一个用电器允许加的最大电压，否则会损坏额定电压更小的用电器，需取两者允许最大电压的最小值。
【解析】
1. 甲、乙两灯并联在同一电路中，根据并联电路的电压特点：并联电路中各支路两端的电压相等，所以甲灯两端的电压等于乙灯两端的电压。
2. 已知甲灯允许加的最大电压为6V，乙灯为7V，为保证两灯都安全工作，电源电压不能超过较小的那个最大允许电压，即6V，否则甲灯两端电压会超过其最大允许值，导致损坏。
【答案】
等于；并联电路中各支路两端的电压相等；6
【知识点】
并联电路的电压规律，额定电压
【点评】
本题考查并联电路的电压特点及用电器额定电压的实际应用，属于基础题型，需牢记并联电路的电压规律，理解并联时电源电压的选取原则。
【难度系数】
0.8
首先明确并联电路的电压规律：并联电路中各支路两端的电压相等，因此甲、乙两灯并联时，两端电压必然相等。其次，当两个用电器并联时，电源电压不能超过任意一个用电器允许加的最大电压，否则会损坏额定电压更小的用电器，需取两者允许最大电压的最小值。
【解析】
1. 甲、乙两灯并联在同一电路中，根据并联电路的电压特点：并联电路中各支路两端的电压相等，所以甲灯两端的电压等于乙灯两端的电压。
2. 已知甲灯允许加的最大电压为6V，乙灯为7V，为保证两灯都安全工作，电源电压不能超过较小的那个最大允许电压，即6V，否则甲灯两端电压会超过其最大允许值，导致损坏。
【答案】
等于；并联电路中各支路两端的电压相等；6
【知识点】
并联电路的电压规律，额定电压
【点评】
本题考查并联电路的电压特点及用电器额定电压的实际应用，属于基础题型，需牢记并联电路的电压规律，理解并联时电源电压的选取原则。
【难度系数】
0.8

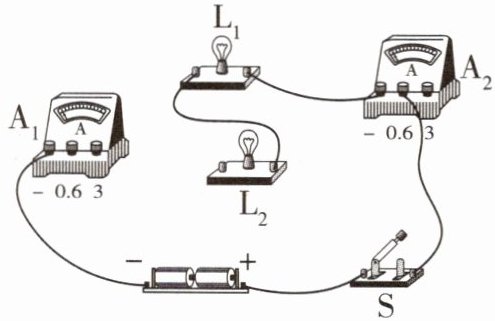

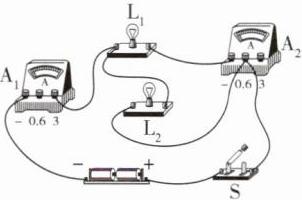

6 [2025重庆一中月考]如图所示,请用笔画线代替导线在电路中添加2根导线,使两个灯泡连成并联电路,通过每个灯泡的电流约为0.4 A,电流表A₁测量干路电流,电流表A₂测量通过L₁的电流,开关S控制所有用电器。
答案
如图所示。
【解析】 题中电路为并联电路,电流表$\mathrm{A}_2$测量通过$\mathrm{L}_1$的电流,与$\mathrm{L}_1$在同一条支路上,电流表$\mathrm{A}_1$测量干路电流,根据并联电路的电流规律可知,干路电流超过电流表小量程,应选用大量程接在干路上。
解析
【分析】
要完成该电路连接，需明确并联电路的特点：各用电器两端分别接电源两极，电流有多条独立路径。首先确定电表测量对象：电流表$\mathrm{A}_2$需测$\mathrm{L}_1$的电流，因此$\mathrm{A}_2$要与$\mathrm{L}_1$串联在同一条支路；电流表$\mathrm{A}_1$测干路电流，需接在所有电流汇合的干路上。已知每个灯泡电流约0.4A，故干路总电流为0.8A，因此$\mathrm{A}_1$应选0~3A量程，$\mathrm{A}_2$选0~0.6A量程。接下来需添加两根导线：一根连接$\mathrm{L}_1$左端与$\mathrm{A}_2$的“0.6”接线柱，使$\mathrm{A}_2$与$\mathrm{L}_1$串联；另一根连接$\mathrm{L}_2$左端与$\mathrm{A}_1$的“0.6”接线柱，让$\mathrm{L}_2$支路接入电路，最终形成符合要求的并联电路。
【解析】
1. 明确电路要求：两个灯泡并联，$\mathrm{A}_2$测$\mathrm{L}_1$电流（与$\mathrm{L}_1$串联），$\mathrm{A}_1$测干路电流，开关控制整个电路。
2. 确定电表量程：每个灯泡电流约0.4A，干路总电流$I=0.4\mathrm{A}+0.4\mathrm{A}=0.8\mathrm{A}$，因此$\mathrm{A}_1$选用0~3A量程，$\mathrm{A}_2$选用0~0.6A量程。
3. 连接导线：①将$\mathrm{L}_1$的左端与电流表$\mathrm{A}_2$的“0.6”接线柱相连，使$\mathrm{A}_2$与$\mathrm{L}_1$串联；②将$\mathrm{L}_2$的左端与电流表$\mathrm{A}_1$的“0.6”接线柱相连，使$\mathrm{L}_2$支路接入电路，形成并联结构，满足所有要求。
【答案】
如图所示。
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路的连接及电流表的使用，需明确各电表测量对象，结合电流大小选择量程，是电路连接的基础题型，需掌握电表的串联、并联规则。
【难度系数】
0.5
要完成该电路连接，需明确并联电路的特点：各用电器两端分别接电源两极，电流有多条独立路径。首先确定电表测量对象：电流表$\mathrm{A}_2$需测$\mathrm{L}_1$的电流，因此$\mathrm{A}_2$要与$\mathrm{L}_1$串联在同一条支路；电流表$\mathrm{A}_1$测干路电流，需接在所有电流汇合的干路上。已知每个灯泡电流约0.4A，故干路总电流为0.8A，因此$\mathrm{A}_1$应选0~3A量程，$\mathrm{A}_2$选0~0.6A量程。接下来需添加两根导线：一根连接$\mathrm{L}_1$左端与$\mathrm{A}_2$的“0.6”接线柱，使$\mathrm{A}_2$与$\mathrm{L}_1$串联；另一根连接$\mathrm{L}_2$左端与$\mathrm{A}_1$的“0.6”接线柱，让$\mathrm{L}_2$支路接入电路，最终形成符合要求的并联电路。
【解析】
1. 明确电路要求：两个灯泡并联，$\mathrm{A}_2$测$\mathrm{L}_1$电流（与$\mathrm{L}_1$串联），$\mathrm{A}_1$测干路电流，开关控制整个电路。
2. 确定电表量程：每个灯泡电流约0.4A，干路总电流$I=0.4\mathrm{A}+0.4\mathrm{A}=0.8\mathrm{A}$，因此$\mathrm{A}_1$选用0~3A量程，$\mathrm{A}_2$选用0~0.6A量程。
3. 连接导线：①将$\mathrm{L}_1$的左端与电流表$\mathrm{A}_2$的“0.6”接线柱相连，使$\mathrm{A}_2$与$\mathrm{L}_1$串联；②将$\mathrm{L}_2$的左端与电流表$\mathrm{A}_1$的“0.6”接线柱相连，使$\mathrm{L}_2$支路接入电路，形成并联结构，满足所有要求。
【答案】
如图所示。
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路的连接及电流表的使用，需明确各电表测量对象，结合电流大小选择量程，是电路连接的基础题型，需掌握电表的串联、并联规则。
【难度系数】
0.5
