13.物理课上，同学们手持凸透镜观察窗外远处的景物，观察到的清晰的像为 （）

A.正立、缩小的像
B.正立、放大的像
C.倒立、放大的像
D.倒立、缩小的像

13.D

【分析】首先回忆凸透镜成像的核心规律：当物距$u＞2f$时，成倒立、缩小的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u＜f$时，成正立、放大的虚像。题目中“窗外远处的景物”说明景物到凸透镜的距离（物距）远大于凸透镜的二倍焦距，满足$u＞2f$的条件，据此可判断成像性质。
【解析】根据凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像。题中观察的是窗外远处的景物，此时物距远大于凸透镜的二倍焦距，即$u＞2f$，因此成倒立、缩小的像，对应选项D。
【答案】D
【知识点】凸透镜成像规律
【点评】本题结合生活中观察远处景物的场景，考察对凸透镜成像规律的基础应用，属于物理光学的基础题，难度较低。
【难度系数】0.7

14.小明利用太阳光测量凸透镜的焦距.

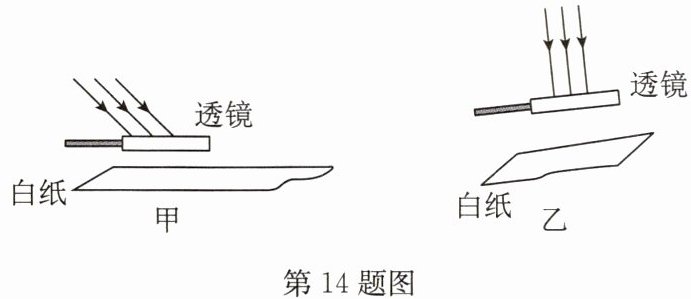

(1)如图所示的两种操作方案中,正确的是图(选填“甲”或“乙”)所示方案.
(2)采用正确的操作方案,适当调整位置后,当在白纸上出现一个的光斑时,光斑到凸透镜中心的距离为20 cm,则该凸透镜的焦距为cm.
(3)若在测量另一凸透镜焦距的过程中,白纸上出现一个较大的光斑,光斑到凸透镜中心的距离为L,当凸透镜远离白纸的过程中光斑一直变大,则该凸透镜的焦距(选填“大于”或“小于”)L.

14.(1)乙 (2)最小、最亮 20 (3)小于

【分析】
测量凸透镜焦距时，需利用平行光（太阳光）垂直照射凸透镜，使光线经透镜后会聚到焦点，焦点到透镜中心的距离为焦距。首先判断操作是否正确：甲图中光线斜射，无法准确会聚到焦点；乙图光线垂直入射，操作正确。正确操作后，当白纸上出现最小、最亮的光斑时，该光斑即为焦点，此时光斑到透镜的距离为焦距。对于第三问，当透镜远离白纸时光斑一直变大，说明白纸在焦点外侧，因此焦距小于此时光斑到透镜的距离L。
【解析】
(1) 测量凸透镜焦距时，应让太阳光（平行光）垂直入射凸透镜，这样才能使光线经透镜后会聚到焦点，甲图光线斜射，无法准确找到焦点，乙图光线垂直入射，故正确方案是乙。
(2) 当平行光经凸透镜会聚到最小、最亮的光斑时，该光斑为焦点，焦点到凸透镜中心的距离即为焦距，题目中该距离为20 cm，故焦距为20 cm。
(3) 平行光经凸透镜会聚到焦点，若白纸在焦点外侧（即白纸到透镜的距离L大于焦距f），当凸透镜远离白纸时，白纸到透镜的距离增大，光斑会一直变大；若白纸在焦点内侧，透镜远离白纸时光斑会先变小再变大，不符合题意。因此焦距小于L。
【答案】
(1)乙 (2)最小、最亮；20 (3)小于
【知识点】
凸透镜焦距测量、凸透镜对光线的作用
【点评】
本题考查利用太阳光测量凸透镜焦距的方法，需掌握平行光垂直入射时才能准确找到焦点，理解光斑大小与透镜位置、焦距的关系，属于基础光学实验题，难度适中。
【难度系数】
0.5

15.如图所示,一玻璃砖内有一凸形气泡,一束平行光垂直射向玻璃砖的侧面,通过玻璃砖后,光线将会
（）


A.仍然平行
B.会聚
C.发散
D.无法确定

15.C

【分析】首先观察题图，玻璃砖内的凸形气泡会将玻璃砖分割为左右两部分，这两部分的结构均为中间薄、边缘厚，属于凹透镜；凹透镜对光线有发散作用，因此平行光入射后会发生发散，据此分析选项。
【解析】玻璃砖内的凸形气泡使玻璃砖形成两个凹透镜结构（凹透镜的特征是中间薄、边缘厚），凹透镜对光线具有发散作用。当平行光垂直射向玻璃砖侧面时，经过这两个凹透镜的折射，光线会向外发散，因此最终光线是发散的。
【答案】C
【知识点】凹透镜对光线的作用、透镜的分类
【点评】本题易错点是误将凸形气泡当作凸透镜，需明确透镜的判断依据是中间与边缘的厚度关系，而非表面的凸起形态，避免概念混淆。
【难度系数】0.5
