1.[洛阳期中改编]如图所示电路中：
(1)只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，灯发光。
(2)只闭合开关$\mathrm{S}_{2}$时，灯发光，连接方式是。
(3)只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电源。

1.(1)$\mathrm{L}_2$ (2)$\mathrm{L}_1$、$\mathrm{L}_2$；串联 (3)短路

【分析】
要解决这类开关控制的电路问题，需从电源正极出发，结合开关的闭合情况，逐一梳理电流的路径，判断用电器是否接入电路、电路的连接方式，以及是否发生短路。核心是明确电流的流向，确定哪些用电器有电流通过，哪些用电器被短路或未接入电路。
【解析】
(1) 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→左上方节点→左侧导线→左下方节点→$\mathrm{L}_{2}$→中间下节点→电源负极；此时$\mathrm{L}_{1}$的两端分别接左上方节点（通过$\mathrm{S}_{1}$接正极）和中间节点（通过$\mathrm{S}_{2}$接正极），两端电压为0，无电流通过，因此只有$\mathrm{L}_{2}$发光。
(2) 只闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→中间节点→$\mathrm{L}_{1}$→左上方节点→左侧导线→左下方节点→$\mathrm{L}_{2}$→中间下节点→电源负极；电流依次经过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光，这种用电器依次连接的方式是串联。
(3) 只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→中间节点→$\mathrm{S}_{3}$→中间下节点→电源负极；电流未经过任何用电器，直接从正极回到负极，因此电源短路。
【答案】
(1)$\mathrm{L}_2$ (2)$\mathrm{L}_1$、$\mathrm{L}_2$；串联 (3)短路
【知识点】
电路的状态；串联电路；短路
【点评】
本题考查开关控制下的电路分析，需准确判断电流路径，区分用电器的工作情况和电路状态，是电路部分的基础题型，需掌握电流流向的分析方法，避免误判短路或用电器接入情况。
【难度系数】
0.4

2.[重庆模拟]根据如图所示的电路,以下说法正确的有（）
①只闭合$S_3$,只有$L_1$、$L_3$亮且为串联
②只闭合$S_2$,只有$L_1$、$L_2$亮且为并联
③只闭合$S_1$、$S_3$,$L_1$、$L_2$、$L_3$都会亮
④$S_1$、$S_2$、$S_3$都闭合,$L_1$、$L_2$、$L_3$都会亮

A.只有①
B.②③
C.①③
D.②④

2.C

【分析】
要判断不同开关状态下用电器的工作情况，需先确定电流路径：电流从电源正极流出，经开关、用电器回到负极，无电流通过的用电器不工作；串联是电流只有一条路径，并联是电流有多条独立路径，若电源两极直接被导线连接则为电源短路，用电器均不工作。需逐个分析四个说法对应的开关状态，验证其正确性。
【解析】
1. 分析①：只闭合$S_3$时，电流路径为：电源正极→$S_3$→$L_3$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_3$串联，均发光，故①正确；
2. 分析②：只闭合$S_2$时，电流路径为：电源正极→$S_2$→$L_2$→$L_1$→电源负极，电流只有一条路径，$L_1$、$L_2$串联，并非并联，故②错误；
3. 分析③：只闭合$S_1$、$S_3$时，电流从正极流出经$S_3$后分为三路，分别经$L_3$、$L_2$、$L_1$回到负极，三个灯均有电流通过，都会发光，故③正确；
4. 分析④：$S_1$、$S_2$、$S_3$都闭合时，电流路径为：电源正极→$S_2$→$S_1$→电源负极，电源被短路，三个灯均被短路，都不发光，故④错误；
综上，正确的是①③，对应选项C。
【答案】
C
【知识点】
串联电路、并联电路、电路短路
【点评】
本题考查电路连接方式的判断，核心是分析不同开关组合下的电流路径，需区分串联、并联电路，警惕电源短路的情况，避免误判用电器工作状态，属于中等难度的电路分析题。
【难度系数】
0.5

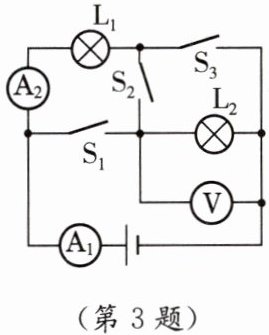

3.[唐山期中改编]如图所示，电源电压U不变，当开关S₁、S₂、S₃都闭合时，电路处于状态；若只闭合开关S₂，L₁和L₂是联的，再闭合S₁，电压表的示数（选填“变大”“变小”或“不变”）；若同时闭合S₁和S₃，此时电压表的示数为U₁，则电源电压U（选填“＞”“＜”或“=”）U₁。
（第3题）

3.短路；串；变大；= 【点拨】当开关S₁、S₂、S₃都闭合时，电流不经过任何一个灯泡，电路处于短路状态。若只闭合开关S₂，电流从电源正极经过A₁、A₂、L₁、S₂、L₂回到电源负极，则小灯泡L₁和L₂是串联的，此时电压表测L₂两端的电压；再闭合开关S₁，此时L₁被短路，电压表测量L₂两端的电压，即测量电源电压，示数变大。同时闭合S₁和S₃，小灯泡L₁和L₂并联，根据并联电路电压的特点，电压表的示数为U₁等于电源电压U。

【分析】
要解决这道题，需根据开关的通断情况，逐一分析电流路径，判断电路状态、用电器连接方式，再结合电压表测量对象和串并联电路电压特点分析电压变化：
1. 分析S₁、S₂、S₃都闭合时的电流路径，判断电路是否经过用电器，确定电路状态；
2. 分析只闭合S₂时的电流路径，明确L₁和L₂的连接方式，确定电压表测量对象；
3. 分析再闭合S₁时，L₁是否被短路，重新确定电压表测量对象，对比电压大小变化；
4. 分析同时闭合S₁和S₃时的电路连接，结合并联电路电压规律，得出电源电压与电压表示数的关系。
【解析】
1. 当开关S₁、S₂、S₃都闭合时，电流路径为：电源正极→A₁→S₁→S₂→S₃→电源负极，电流不经过任何用电器，因此电路处于短路状态；
2. 若只闭合开关S₂，电流路径为：电源正极→A₁→A₂→L₁→S₂→L₂→电源负极，电流依次经过L₁和L₂，因此L₁和L₂是串联的；此时电压表并联在L₂两端，测L₂两端的电压；
3. 再闭合S₁，电流优先经过开关S₁，导致L₁被短路，电压表仍并联在L₂两端，此时L₂直接接在电源两端，电压表测量电源电压；之前只闭合S₂时，电压表测L₂的电压（小于电源电压），因此电压表示数变大；
4. 若同时闭合S₁和S₃，电流分为两条路径：电源正极→A₁→S₁→L₂→S₃→电源负极，电源正极→A₁→A₂→L₁→S₃→电源负极，因此L₁和L₂并联；根据并联电路电压特点，各支路电压等于电源电压，电压表测L₂两端电压，示数为U₁，故电源电压U=U₁。
【答案】
短路；串；变大；=
【知识点】
电路状态；串联与并联；并联电路电压规律
【点评】
本题考查电路动态分析，需通过开关通断梳理电流路径，明确用电器连接方式和电压表测量对象，结合串并联电路特点解题，是电路部分的基础题型，需掌握电流路径的分析方法。
【难度系数】
0.6

4.[漳州期中]在如图所示的电路中，电源电压不变，当开关S闭合时，电压表$\mathrm{V}_1$的示数为8 V，电压表$\mathrm{V}_2$的示数为5 V，此时$\mathrm{L}_2$两端的电压为 V；当开关S断开时，电压表$\mathrm{V}_1$的示数为4 V，电压表$\mathrm{V}_2$的示数为6 V，此时$\mathrm{L}_2$两端的电压为 V。

4.3;2 【点拨】当开关S闭合时，L₃被短路，L₁、L₂串联，电压表V₁测电源两端的电压，电压表V₂测L₁两端电压，由电压表V₁的示数可知，电源的电压U=8 V；由电压表V₂的示数可知，L₁两端的电压U₁=5 V，因串联电路中总电压等于各分电压之和，所以L₂两端的电压U₂=U−U₁=8 V−5 V=3 V。当开关S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂两端的电压之和，电压表V₂测L₁和L₃两端的电压之和，因串联电路中总电压等于各分电压之和，所以此时L₂两端的电压U₂'=U−U_V2=8 V−6 V=2 V。

【分析】要解决此题，需先分析开关S闭合、断开时的电路连接方式，明确两个电压表的测量对象，再利用串联电路“总电压等于各部分电压之和”的规律计算。第一步，S闭合时，L₃被短路，L₁与L₂串联，V₁测电源电压，V₂测L₁电压，可算出L₂电压；第二步，S断开时，三灯串联，V₁测L₁和L₂总电压，V₂测L₁和L₃总电压，结合电源电压不变，即可算出此时L₂电压。
【解析】
1. 当开关S闭合时：
L₃被短路，电路为L₁、L₂串联；
电压表V₁测电源两端电压，故电源电压U = 8 V；
电压表V₂测L₁两端电压，故U₁ = 5 V；
根据串联电路电压规律：U = U₁ + U₂，得L₂两端电压U₂ = U - U₁ = 8 V - 5 V = 3 V。
2. 当开关S断开时：
L₁、L₂、L₃串联，电源电压仍为8 V；
电压表V₂测L₁和L₃两端总电压，即U₁ + U₃ = 6 V；
根据串联电路电压规律，L₂两端电压U₂' = U - (U₁ + U₃) = 8 V - 6 V = 2 V。
【答案】3；2
【知识点】串联电路电压规律、电压表使用
【点评】本题需先判断开关通断时的电路结构，明确电压表测量对象，再结合串联电压公式计算，重点考查电路分析能力和公式应用。
【难度系数】0.5

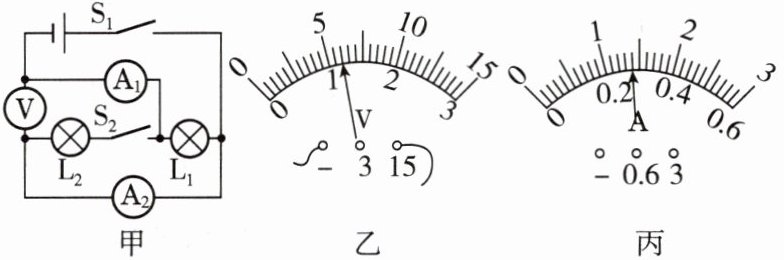

5.[无锡期中]一个同学设计出如图甲所示的电路，电源电压保持不变。只闭合开关$\mathrm{S}_{1}$，电压表示数如图乙所示。再闭合开关$\mathrm{S}_{2}$，两电流表指针指示的位置均如图丙所示，则此时电压表的示数为V，通过灯$\mathrm{L}_{1}$的电流为A。

5.6;1.12 【点拨】由电路图可知，只闭合开关S₁时，电路为灯泡L₁的简单电路，电流表A₁测量通过L₁的电流，电压表测量电源电压；再闭合开关S₂时，两灯泡并联，电流表A₁测量干路中的电流，电流表A₂测量通过L₂的电流，电压表测量电源电压，由于电源电压保持不变，则电压表的示数不变，由图乙可知，电压表所接量程为0~15 V，分度值为0.5 V，其示数为6 V。因为并联电路干路中的电流等于各支路中的电流之和，且两电流表指针位置相同，所以电流表A₁所接量程为0~3 A，分度值为0.1 A，其示数为1.4 A，即干路中的电流I=1.4 A，电流表A₂所接量程为0~0.6 A，分度值为0.02 A，其示数为0.28 A，即通过L₂的电流I₂=0.28 A，则通过L₁的电流I₁=I−I₂=1.4 A−0.28 A=1.12 A。

【分析】
首先分析电路状态：只闭合$\mathrm{S}_{1}$时，电路为$\mathrm{L}_{1}$的简单电路，电压表测量电源电压，电流表$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$的电流；再闭合$\mathrm{S}_{2}$后，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表仍测量电源电压，电流表$\mathrm{A}_{1}$测量干路电流，电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$的电流。由于电源电压不变，电压表示数不变；并联电路中干路电流等于各支路电流之和，结合两电流表指针位置相同，可判断它们的量程不同，进而读取电流值，计算通过$\mathrm{L}_{1}$的电流。
【解析】
1. 电压表示数：只闭合$\mathrm{S}_{1}$时，电压表测电源电压，图乙中电压表选用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，示数为$6\mathrm{V}$；再闭合$\mathrm{S}_{2}$后，电压表仍测电源电压，故电压表示数不变，为$6\mathrm{V}$。
2. 电流分析：再闭合$\mathrm{S}_{2}$后，两电流表指针位置相同，干路电流（$\mathrm{A}_{1}$示数）大于支路电流（$\mathrm{A}_{2}$示数），因此$\mathrm{A}_{1}$选用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$1.4\mathrm{A}$；$\mathrm{A}_{2}$选用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.28\mathrm{A}$。根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_{1}=I_{\mathrm{干}}-I_{2}=1.4\mathrm{A}-0.28\mathrm{A}=1.12\mathrm{A}$。
【答案】
6；1.12
【知识点】
并联电路电流规律；电表读数；电路动态分析
【点评】
本题需先明确开关通断时的电路结构，结合并联电路电流特点，关键是根据指针位置相同判断电流表量程，避免读数错误，是电路分析的典型题型。
【难度系数】
0.5

6. 图中带数字的圆圈均可能为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数。下列说法正确的是（）

A.1和3可以都是电压表
B.2和3可以都是电流表
C.2和4可以都是电流表
D.2和3可以都是电压表

6.C

【分析】
要解决此题，需明确电流表相当于导线（串联在电路中），电压表相当于开路（并联在电路中），开关闭合后两灯均发光、各表有示数，需结合电表特性逐一分析选项，判断电路是否满足通路条件。
【解析】
逐一分析各选项：
选项A：若1和3都是电压表，电压表相当于开路，左灯、右灯所在支路均断开，两灯无法发光，不符合要求，A错误。
选项B：若2和3都是电流表，电流表相当于导线，会直接连通电源两极，造成电源短路，两灯均不发光，还可能损坏电源，B错误。
选项C：若2和4都是电流表，电流表相当于导线，此时电流分为两路：①电源正极→2→左灯→1→开关S→电源负极（左灯通路）；②电源正极→3→右灯→4→开关S→电源负极（右灯通路），两灯并联发光，各表均有示数，符合要求，C正确。
选项D：若2和3都是电压表，电压表相当于开路，电源正极与上方节点断开，两灯所在支路无电流，无法发光，D错误。
【答案】
C
【知识点】
电流表、电压表的使用；电路通路判断
【点评】
本题考查电表在电路中的作用，核心是明确电流表串联、电压表并联的特性，需结合电路通路条件分析，难度中等。
【难度系数】
0.5

7. ⋄⋄ [青岛期中改编] 在如图所示的电路中，电源电压恒定不变。当a、b都是电压表时，闭合开关S₁和S₂，a、b示数分别是6 V、3.5 V，灯L₁两端的电压是 V；当a、b都是电流表时，断开开关S₂、闭合开关S₁，a、b示数分别是0.28 A、0.5 A，通过灯L₁的电流是 A，此时灯L₂两端的电压是 V。

7.2.5;0.22;6 【点拨】当a、b都是电压表时，闭合开关S₁和S₂，灯泡L₁与L₂串联，电压表a测量电源电压U，电压表b测量灯泡L₂两端的电压U₂；由a、b两表的示数可知，U=6 V，U₂=3.5 V，因串联电路的总电压等于各用电器两端的电压之和，所以灯L₁两端的电压U₁=U−U₂=6 V−3.5 V=2.5 V。当a、b都是电流表时，断开开关S₂，闭合开关S₁，灯泡L₁与L₂并联，电流表a测量通过L₂的电流I₂，电流表b测量干路中的电流I；由a、b两表的示数可知I=0.5 A，I₂=0.28 A，因并联电路中干路电流等于各支路电流之和，所以通过灯L₁的电流I₁=I−I₂=0.5 A−0.28 A=0.22 A；根据并联电路的电压关系可知，灯L₂两端的电压等于电源电压，即U₂'=U=6 V。

【分析】
本题需分两种情况分析电路：①当a、b为电压表时，先判断电路为串联，明确两电压表的测量对象，再利用串联电压规律计算；②当a、b为电流表时，判断电路为并联，明确两电流表的测量对象，再利用并联电流、电压规律计算。
【解析】
1. 当a、b都是电压表，闭合开关S₁和S₂时，L₁与L₂串联：
电压表a测量电源电压，因此电源电压U=6V；
电压表b测量L₂两端的电压，因此U₂=3.5V；
根据串联电路总电压等于各部分电压之和，可得L₁两端电压：U₁=U-U₂=6V-3.5V=2.5V。
2. 当a、b都是电流表，断开开关S₂、闭合开关S₁时，L₁与L₂并联：
电流表a测量通过L₂的电流，因此I₂=0.28A；
电流表b测量干路电流，因此I=0.5A；
根据并联电路干路电流等于各支路电流之和，可得通过L₁的电流：I₁=I-I₂=0.5A-0.28A=0.22A；
并联电路各支路电压等于电源电压，因此L₂两端电压等于电源电压，即6V。
【答案】
2.5；0.22；6
【知识点】
串联电路电压规律、并联电路电流规律、电流表与电压表的使用
【点评】
本题考查串并联电路的电流、电压规律，解题核心是先根据开关状态和电表类型判断电路连接方式，明确各电表的测量对象，再结合对应规律计算，需注意区分电流表、电压表在电路中的作用差异。
【难度系数】
0.5
