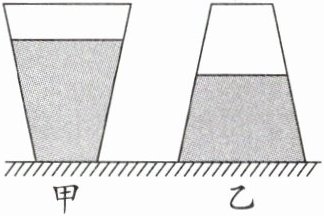

9.如图甲所示,一密闭容器中装有部分水,将其放在水平桌面上,此时水对容器底部的压强为$p_1$,容器对水平桌面的压强为$p_1'$;将容器倒放,如图乙所示,此时水对容器底部的压强为$p_2$,容器对水平桌面的压强为$p_2'$,则$p_1$$p_2$;$p_1'$$p_2'$。(均选填“＞”“=”或“＜”)

9.＞ ＞

三、作图题
10.如图所示，做出动力$F_1$的动力臂$l_1$和阻力$F_2$。

10.如图所示：

四、简答与计算题
11.如图是小明妈妈为他准备的1 L装早餐牛奶。请分析：
（1）吸管的下端切成斜口的作用；
（2）小明想将牛奶倒入杯中，发现牛奶无法从插入的吸管中顺畅流出。请你提出一个能让牛奶从吸管中顺畅流出的方案，并简述其中的物理原理。

11.答:(1)用下端已被削尖的吸管插入盒中,是在压力一定时,减小受力面积来增大压强。
(2)在牛奶盒的一端开个小孔,当牛奶流出后,外界的大气能通过小孔进入牛奶盒内,使得内外的大气压平衡,牛奶容易流出。

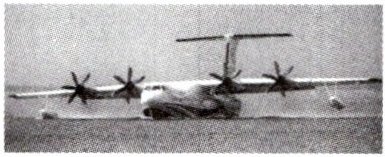

12.如图是某水陆两栖飞机。某次起飞前飞机静止在水平跑道上，总质量为51 t，轮胎与跑道的总接触面积为0.6 m²。请解答下列问题：(g取10 N/kg，$\rho_{\mathrm{水}}=1.0× 10^{3}\ \mathrm{kg/m}^3$)
(1)飞机静止在跑道上时对跑道的压强为多大？
(2)飞机到达目的地降落后，漂浮在水面上，排开水的体积为46 m³，此时飞机受到的浮力是多少？
(3)此时舱底某处距水面深1.5 m，该处面积为0.8 m²的检修口面板受到水的压力为多大？

12.解:(1)因为飞机静止在跑道上时对跑道的压力等于重力,则飞机静止时对跑道的压力
$F_{\mathrm{压}}=G=mg=51 × 10^{3}\ \mathrm{kg} × 10\ \mathrm{N/kg}=5.1 × 10^{5}\ \mathrm{N}$,
则飞机对跑道的压强
$p=\frac{F_{\mathrm{压}}}{S}=\frac{5.1 × 10^{5}\ \mathrm{N}}{0.6\ \mathrm{m}^2}=8.5 × 10^{5}\ \mathrm{Pa}$；
(2)由阿基米德原理得飞机漂浮在水面受到的浮力
$F_{\mathrm{浮}}=G_{\mathrm{排}}=\rho_{\mathrm{水}} g V_{\mathrm{排}}=1.0 × 10^{3}\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg} × 46\ \mathrm{m}^3=4.6 × 10^{5}\ \mathrm{N}$；
(3) 液体对检修口的压强
$p_1=\rho_{\mathrm{水}} gh=1.0 × 10^{3}\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg} × 1.5\ \mathrm{m}=1.5 × 10^{4}\ \mathrm{Pa}$
由 $p=\frac{F}{S}$ 可得,水对检修口的压力
$F_{\mathrm{压}1}=p_1 S_1=1.5 × 10^{4}\ \mathrm{Pa} × 0.8\ \mathrm{m}^2=1.2 × 10^{4}\ \mathrm{N}$。
