1.(舟山市中考)将平行光射向某一个光学元件,光路如图所示。该元件是 (
A.平面镜
B.凸透镜
C.凹透镜
D.反光镜
B
)A.平面镜
B.凸透镜
C.凹透镜
D.反光镜
答案
1.B
解析
【分析】首先观察光路，入射光线为平行光，经过光学元件后光线向中间会聚，说明光线发生了折射（光线穿过了光学元件），先排除反射类元件；再根据不同光学元件对光线的作用，结合光线的会聚特点判断元件类型。
【解析】1. 区分光的作用类型：图中光线穿过光学元件，属于折射现象，平面镜、反光镜利用光的反射，光线不穿过元件，因此排除A、D选项；2. 分析光线的变化：平行入射的光线经过该元件后会聚到一点，说明该元件对光线有会聚作用；3. 结合透镜性质：凸透镜对光线有会聚作用，凹透镜对光线有发散作用，因此该元件是凸透镜，选B。
【答案】B
【知识点】凸透镜的会聚作用、光学元件的判断
【点评】本题为光学基础题，考查不同光学元件对光线的作用，解题关键是区分光的反射与折射，掌握凸透镜和凹透镜的光学性质，难度较低，适合基础知识点巩固。
【难度系数】0.8
【解析】1. 区分光的作用类型：图中光线穿过光学元件，属于折射现象，平面镜、反光镜利用光的反射，光线不穿过元件，因此排除A、D选项；2. 分析光线的变化：平行入射的光线经过该元件后会聚到一点，说明该元件对光线有会聚作用；3. 结合透镜性质：凸透镜对光线有会聚作用，凹透镜对光线有发散作用，因此该元件是凸透镜，选B。
【答案】B
【知识点】凸透镜的会聚作用、光学元件的判断
【点评】本题为光学基础题，考查不同光学元件对光线的作用，解题关键是区分光的反射与折射，掌握凸透镜和凹透镜的光学性质，难度较低，适合基础知识点巩固。
【难度系数】0.8
2.(1)(陕西省中考)如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。
(2)(重庆市中考)在图中画出入射光线经凹透镜折射后的光线。
第2(1)题图
第2(2)题图
(2)(重庆市中考)在图中画出入射光线经凹透镜折射后的光线。
第2(1)题图
第2(2)题图
答案
2.（1）解：如图所示
。（2）解：如图所示
。解析
【分析】
本题考查透镜的特殊光线作图，需牢记凸透镜和凹透镜的特殊光线折射规律：凸透镜的特殊光线包括过光心的光线（传播方向不变）、平行于主光轴的光线（折射后过焦点）；凹透镜的特殊光线包括指向另一侧焦点的光线（折射后平行于主光轴）等。第(1)题需按凸透镜规律处理两条入射光线，第(2)题按凹透镜规律处理入射光线。
【解析】
(1) 凸透镜作图：①过光心O的入射光线，经过凸透镜后传播方向不变；②平行于主光轴的入射光线，经过凸透镜后折射光线过右侧焦点F。
(2) 凹透镜作图：入射光线的延长线指向凹透镜右侧焦点F，经过凹透镜折射后，折射光线平行于主光轴。
【答案】
2.（1）解：如图所示。（2）解：如图所示。
【知识点】
凸透镜特殊光线、凹透镜特殊光线、透镜作图
【点评】
本题是光学基础作图题，核心考查透镜特殊光线的折射规律，属于常考的基础题型，难度较低。
【难度系数】
0.6
本题考查透镜的特殊光线作图，需牢记凸透镜和凹透镜的特殊光线折射规律：凸透镜的特殊光线包括过光心的光线（传播方向不变）、平行于主光轴的光线（折射后过焦点）；凹透镜的特殊光线包括指向另一侧焦点的光线（折射后平行于主光轴）等。第(1)题需按凸透镜规律处理两条入射光线，第(2)题按凹透镜规律处理入射光线。
【解析】
(1) 凸透镜作图：①过光心O的入射光线，经过凸透镜后传播方向不变；②平行于主光轴的入射光线，经过凸透镜后折射光线过右侧焦点F。
(2) 凹透镜作图：入射光线的延长线指向凹透镜右侧焦点F，经过凹透镜折射后，折射光线平行于主光轴。
【答案】
2.（1）解：如图所示
。（2）解：如图所示。【知识点】
凸透镜特殊光线、凹透镜特殊光线、透镜作图
【点评】
本题是光学基础作图题，核心考查透镜特殊光线的折射规律，属于常考的基础题型，难度较低。
【难度系数】
0.6
3.(连云港市中考)在“探究凸透镜成像规律”的实验中,当烛焰、凸透镜、光屏在如图所示的位置时,恰能在光屏上得到一个清晰的像,利用这个成像规律可以制成 (
A.照相机
B.潜望镜
C.幻灯机
D.放大镜
A
)A.照相机
B.潜望镜
C.幻灯机
D.放大镜
答案
3.A
解析
【分析】
要解决本题，需先根据题图判断物距与像距的大小关系，再结合凸透镜成像规律确定成像性质，最后对应选项中的光学仪器。观察题图可知，烛焰到凸透镜的距离（物距$u$）大于凸透镜到光屏的距离（像距$v$），即$u＞v$，结合凸透镜成像规律可推导成像性质，进而选出正确答案。
【解析】
根据凸透镜成像规律：当物距$u＞2f$时，像距$f＜v＜2f$，成倒立、缩小的实像，该规律应用于照相机。
对选项逐一分析：
A. 照相机：利用凸透镜成倒立、缩小实像的原理制成，与题图成像规律一致，符合题意；
B. 潜望镜：利用平面镜成像原理，成等大虚像，不符合；
C. 幻灯机：利用凸透镜成倒立、放大实像的原理，此时物距小于像距，与题图不符；
D. 放大镜：利用凸透镜成正立、放大虚像的原理，虚像无法呈现在光屏上，不符合。
因此答案为A。
【答案】
A
【知识点】
凸透镜成像规律；照相机原理
【点评】
本题考查凸透镜成像规律的应用，属于光学基础题，需准确掌握物距、像距与成像性质的对应关系，以及常见光学仪器的成像原理，是中考常考题型。
【难度系数】
0.7
要解决本题，需先根据题图判断物距与像距的大小关系，再结合凸透镜成像规律确定成像性质，最后对应选项中的光学仪器。观察题图可知，烛焰到凸透镜的距离（物距$u$）大于凸透镜到光屏的距离（像距$v$），即$u＞v$，结合凸透镜成像规律可推导成像性质，进而选出正确答案。
【解析】
根据凸透镜成像规律：当物距$u＞2f$时，像距$f＜v＜2f$，成倒立、缩小的实像，该规律应用于照相机。
对选项逐一分析：
A. 照相机：利用凸透镜成倒立、缩小实像的原理制成，与题图成像规律一致，符合题意；
B. 潜望镜：利用平面镜成像原理，成等大虚像，不符合；
C. 幻灯机：利用凸透镜成倒立、放大实像的原理，此时物距小于像距，与题图不符；
D. 放大镜：利用凸透镜成正立、放大虚像的原理，虚像无法呈现在光屏上，不符合。
因此答案为A。
【答案】
A
【知识点】
凸透镜成像规律；照相机原理
【点评】
本题考查凸透镜成像规律的应用，属于光学基础题，需准确掌握物距、像距与成像性质的对应关系，以及常见光学仪器的成像原理，是中考常考题型。
【难度系数】
0.7

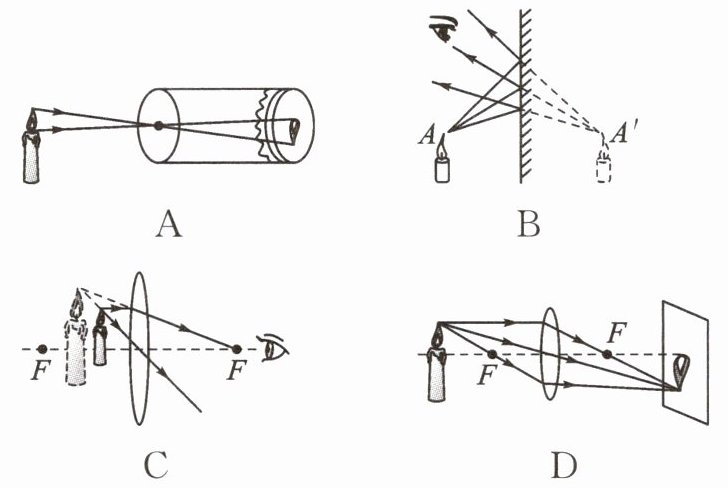

4.(株洲市中考)如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是（
A
B
C
D
C
）A
B
C
D
答案
4.C
解析
【分析】首先明确放大镜的成像原理：放大镜是凸透镜，当物距小于凸透镜的焦距时，成正立、放大的虚像。解题时需结合凸透镜成像规律，逐一分析各选项对应的成像特点，匹配放大镜的成像原理即可。
【解析】放大镜利用凸透镜成像，其成像条件为物距$u＜f$（$f$为凸透镜焦距），成正立、放大的虚像。对各选项分析：A选项对应物距$u＞2f$，成倒立、缩小的实像，是照相机的成像原理；B选项对应物距$f＜u＜2f$，成倒立、放大的实像，是投影仪的成像原理；C选项对应物距$u＜f$，成正立、放大的虚像，符合放大镜的成像原理；D选项不符合放大镜的成像特点。因此答案为C。
【答案】C
【知识点】凸透镜成像规律
【点评】本题结合生活中放大镜的实例，考查凸透镜成像规律的应用，注重理论联系实际，是光学部分的基础考点，难度适中。
【难度系数】0.6
【解析】放大镜利用凸透镜成像，其成像条件为物距$u＜f$（$f$为凸透镜焦距），成正立、放大的虚像。对各选项分析：A选项对应物距$u＞2f$，成倒立、缩小的实像，是照相机的成像原理；B选项对应物距$f＜u＜2f$，成倒立、放大的实像，是投影仪的成像原理；C选项对应物距$u＜f$，成正立、放大的虚像，符合放大镜的成像原理；D选项不符合放大镜的成像特点。因此答案为C。
【答案】C
【知识点】凸透镜成像规律
【点评】本题结合生活中放大镜的实例，考查凸透镜成像规律的应用，注重理论联系实际，是光学部分的基础考点，难度适中。
【难度系数】0.6
5.(益阳市中考)点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像。现用焦距为10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，烛焰通过凸透镜乙所成的像是（
A.缩小的实像
B.放大的虚像
C.倒立的虚像
D.正立的实像
A
）A.缩小的实像
B.放大的虚像
C.倒立的虚像
D.正立的实像
答案
5.A
解析
【分析】
要解决这道题，需先利用凸透镜成像规律确定烛焰到透镜的物距范围，再结合更换后的透镜焦距判断成像性质。首先，凸透镜成缩小实像的条件是物距u大于2倍焦距（u＞2f）；已知原透镜甲焦距为20cm，成缩小像，可得出物距u＞2×20cm=40cm。更换为焦距10cm的透镜乙后，烛焰和透镜位置不变，即物距u仍大于40cm，此时对比乙透镜的2倍焦距（2×10cm=20cm），显然u＞2f乙，再根据凸透镜成像规律即可判断成像类型。
【解析】
根据凸透镜成像规律：当物距u＞2f时，成倒立、缩小的实像；当f＜u＜2f时，成倒立、放大的实像；当u＜f时，成正立、放大的虚像。
1. 原透镜甲焦距f甲=20cm，烛焰通过甲成缩小的像，说明物距满足u＞2f甲=2×20cm=40cm；
2. 更换为焦距f乙=10cm的透镜乙后，烛焰和透镜位置不变，故物距u仍为大于40cm；
3. 对于透镜乙，2f乙=2×10cm=20cm，此时u＞40cm＞2f乙，满足u＞2f的条件，因此烛焰通过乙成倒立、缩小的实像，对应选项A。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，解题关键是先根据原透镜的成像情况确定物距范围，再结合新透镜的焦距判断物距与新焦距的关系，属于基础题型，需熟练掌握凸透镜成像的条件。
【难度系数】
0.6
要解决这道题，需先利用凸透镜成像规律确定烛焰到透镜的物距范围，再结合更换后的透镜焦距判断成像性质。首先，凸透镜成缩小实像的条件是物距u大于2倍焦距（u＞2f）；已知原透镜甲焦距为20cm，成缩小像，可得出物距u＞2×20cm=40cm。更换为焦距10cm的透镜乙后，烛焰和透镜位置不变，即物距u仍大于40cm，此时对比乙透镜的2倍焦距（2×10cm=20cm），显然u＞2f乙，再根据凸透镜成像规律即可判断成像类型。
【解析】
根据凸透镜成像规律：当物距u＞2f时，成倒立、缩小的实像；当f＜u＜2f时，成倒立、放大的实像；当u＜f时，成正立、放大的虚像。
1. 原透镜甲焦距f甲=20cm，烛焰通过甲成缩小的像，说明物距满足u＞2f甲=2×20cm=40cm；
2. 更换为焦距f乙=10cm的透镜乙后，烛焰和透镜位置不变，故物距u仍为大于40cm；
3. 对于透镜乙，2f乙=2×10cm=20cm，此时u＞40cm＞2f乙，满足u＞2f的条件，因此烛焰通过乙成倒立、缩小的实像，对应选项A。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，解题关键是先根据原透镜的成像情况确定物距范围，再结合新透镜的焦距判断物距与新焦距的关系，属于基础题型，需熟练掌握凸透镜成像的条件。
【难度系数】
0.6
