2025年思维新观察九年级物理上册人教版第74页答案

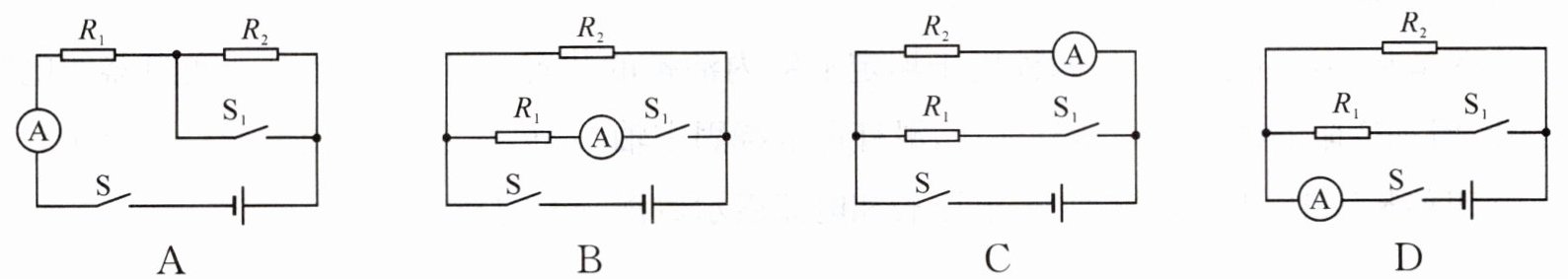

6. (大连中考)下列各电路中,电源电压不变。先闭合开关S,再闭合开关$S_{1}$,电流表示数不变的是()

答案

C
7. (滨州中考)在如图所示的电路中,电源电压保持不变。当开关S由断开到闭合时()

A. 电流表A示数不变
B. 电压表V示数变小
C. 电路的总电流变小
D. 电路的总电阻变小

答案

D

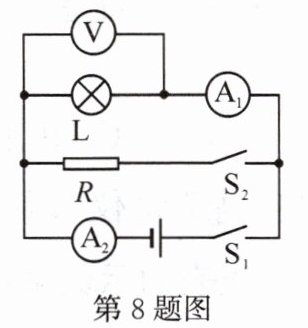

8. (2024·江汉联考)如图所示,电源电压保持不变。闭合开关$S_{1}$,小灯泡发光,再闭合开关$S_{2}$。下列说法正确的是()

A. 小灯泡L变亮
B. 电压表V的示数变小
C. 电流表$A_{1}$的示数保持不变
D. 电流表$A_{1}$、$A_{2}$的示数变化相同

答案

C
9. (江岸模拟)如图所示,电源电压保持不变。先闭合开关$S_{1}$,电流表和电压表均有示数,若再闭合开关$S_{2}$,则下列说法正确的是()

A. 电流表示数变大,电压表示数变小
B. 电流表示数变小,电压表示数变小
C. 电压表示数与电流表示数的比值不变
D. 电压表示数与电流表示数的比值变小

答案

C

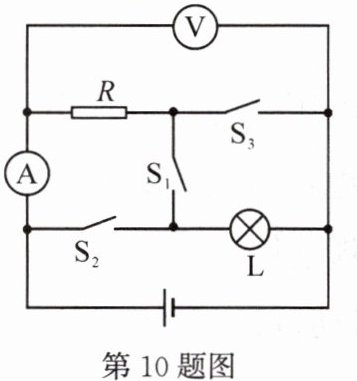

10. (2024·菏泽)如图所示,电源电压恒定。下列说法正确的是()

A. 只闭合$S_{1}$,电阻R与灯泡L并联
B. 只闭合$S_{1}$,电压表测量电阻R两端电压
C. 先闭合$S_{1}$,再闭合$S_{2}$,灯泡L亮度变大
D. 先闭合$S_{1}$,再闭合$S_{2}$,电流表示数变大

答案

C

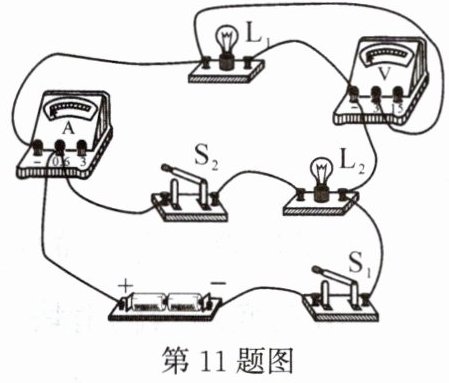

11. (青山模拟)如图所示电路中,电源电压保持不变,下列说法中正确的是()

A. 若同时闭合开关$S_{1}和S_{2}$,通过两只灯泡$L_{1}$、$L_{2}$的电流一定相同
B. 开关都闭合后,若将电压表和电流表的位置对调,两表都会被烧坏
C. 若先闭合开关$S_{1}$,再闭合开关$S_{2}$,电压表示数不变,电流表的示数变小
D. 开关都闭合后,若电流表负接线柱断路,电压表和电流表的示数都为零

答案

D
