2025年思维新观察九年级物理上册人教版第45页答案

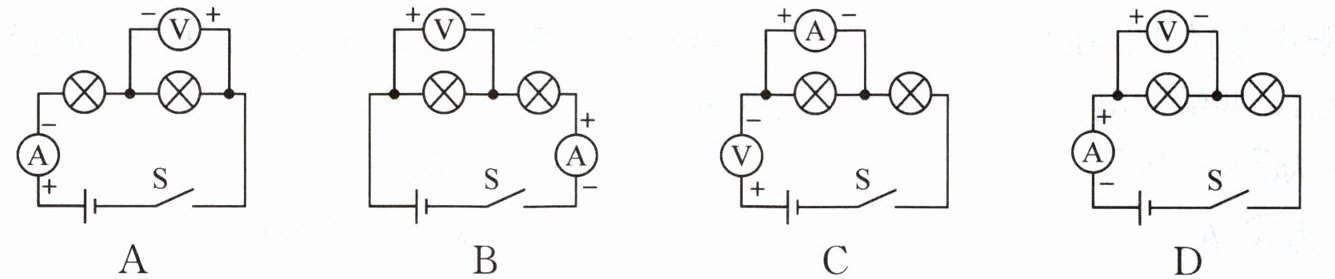

1. (来凤联考)下列电路图连接正确的是()

答案

B
2. (内江中考)若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关S闭合后,会出现()

A. 电流表指针明显偏转
B. 小灯泡发光
C. 电压表指针明显偏转
D. 电池被烧坏

答案

C
3. 小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则()

A. 两表都可能被烧坏
B. 两表都不会被烧坏
C. 电流表不会被烧坏
D. 电压表不会被烧坏,电流表可能被烧坏

答案

D

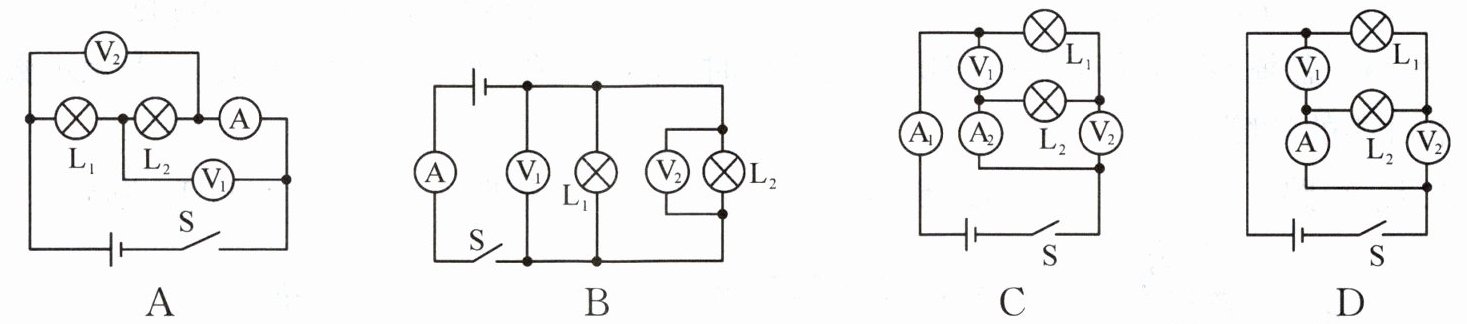

4. (多选)(洪山联考)如图所示,闭合开关,$L_{1}与L_{2}$串联,电压表$V_{2}测量灯泡L_{2}$两端电压的是()

答案

CD
5. (阜新中考)如图所示的电路中,闭合开关S后,两灯均发光,则甲是____表,乙是____表。(均选填“电流”或“电压”)

答案

电流　电压
6. (2024·江汉联考)如图所示的电路中,甲、乙为电流表或电压表,开关闭合后小灯泡$L_{1}$、$L_{2}$均能发光。下列说法正确的是()

A. 甲、乙都是电流表
B. 甲、乙都是电压表
C. 甲是电流表,乙是电压表
D. 甲是电压表,乙是电流表

答案

D
