9. 在“探究凸透镜成像的规律”的实验中,把蜡烛和光屏固定在光具座上,当移动透镜分别距光屏$6$cm和$34$cm时,均可在光屏上得到清晰的像。下列判断中,正确的是 (
A.透镜距光屏$34$cm时,成缩小的实像
B.蜡烛和光屏之间的距离为$40$cm
C.透镜的焦距范围为$3$cm$\leqslant f\leqslant 6$cm
D.若将蜡烛和光屏的位置互换,则透镜仍可在上述两位置成像,且像的性质不变
B
)A.透镜距光屏$34$cm时,成缩小的实像
B.蜡烛和光屏之间的距离为$40$cm
C.透镜的焦距范围为$3$cm$\leqslant f\leqslant 6$cm
D.若将蜡烛和光屏的位置互换,则透镜仍可在上述两位置成像,且像的性质不变
答案
B
10. 由凸透镜成像规律可知:
(1) 对于某个凸透镜来说:物体通过凸透镜成像的性质与
(2) 凸透镜所成的实像总是
(1) 对于某个凸透镜来说:物体通过凸透镜成像的性质与
物距
有关。主轴上有两个位置是成像性质的分界点:一个是二倍焦距
处,是物体成缩小实像与放大实像的分界点;另一个是一倍焦距
处,是物体成倒立实像与正立虚像的分界点。(2) 凸透镜所成的实像总是
倒立
的,像与物在凸透镜的异
(填“同”或“异”)侧;凸透镜所成的虚像总是正立
、放大
的,像与物在凸透镜的同
(填“同”或“异”)侧。答案
(1) 物距 二倍焦距 一倍焦距 (2) 倒立 异 正立 放大 同
11. 小明探究“凸透镜成像规律”时,保持凸透镜的位置不变,先后把蜡烛放在如图所示的$a$、$b$、$c$、$d$四点,并分别调整光屏的位置。
请回答下列问题:
(1) 要想在光屏上得到一个放大的像,那么蜡烛应放在
(2) 蜡烛放在
(3) 蜡烛放在
请回答下列问题:
(1) 要想在光屏上得到一个放大的像,那么蜡烛应放在
$c$
点。(2) 蜡烛放在
$a$
点时,光屏上出现的像距离凸透镜最近。(3) 蜡烛放在
$d$
点时,光屏上得不到像。答案
(1) $c$ (2) $a$ (3) $d$

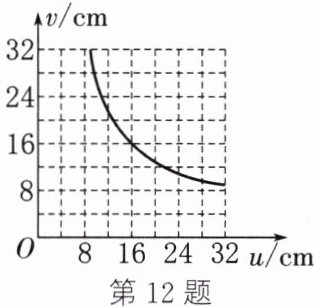

12. 小明同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离$v跟物体到凸透镜的距离u$之间关系的图像,如图所示,该凸透镜的焦距是
8
cm,在把物体从距凸透镜$6$cm处移动到$7.5$cm处的过程中,所成像的大小变大
(填“变大”“变小”或“不变”)。答案
8 变大
13. 在探究“凸透镜成像规律”的实验中:
(1) 如图甲所示,一束平行于凸透镜主光轴的光经过凸透镜后,在光屏上形成了一个最小、最亮的
(2) 将点燃的蜡烛、光屏放在凸透镜的两侧,调节它们的高度,使烛焰和光屏的中心位于凸透镜的
(3) 将蜡烛移动到如图乙所示的位置,需向
(4) 一段时间后,蜡烛变短了,烛焰在光屏上成的像会向
(1) 如图甲所示,一束平行于凸透镜主光轴的光经过凸透镜后,在光屏上形成了一个最小、最亮的
亮点
。由图甲可知,该凸透镜的焦距是10.0
cm。(2) 将点燃的蜡烛、光屏放在凸透镜的两侧,调节它们的高度,使烛焰和光屏的中心位于凸透镜的
主轴
上,这样做的目的是使像呈现在光屏的中央
。(3) 将蜡烛移动到如图乙所示的位置,需向
右
侧移动光屏,直到烛焰在光屏上成清晰的像,则该像是倒立、缩小
的。(4) 一段时间后,蜡烛变短了,烛焰在光屏上成的像会向
上
移动,此时可将凸透镜的高度调低
一些,使像成在光屏中央。答案
(1) 亮点 $10.0$ (2) 主轴 光屏的中央 (3) 右 倒立、缩小 (4) 上 低
