1. 小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别对图中a、b、c、d四点进行检测，测电笔均能发光。则电路故障是 （）

A.a点与火线之间断路
B.a点与b点之间断路
C.c点与d点之间断路
D.d点与零线之间断路

1.D

2.[南通崇川区校级一模]小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光，爸爸说应该是该灯开关接在零线上造成的，小明打开墙上的开关盒和天花板上的灯线盒，，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（）

A.断开开关，接触a、b时氖管一亮一暗
B.断开开关，接触c、d时氖管均发光
C.闭合开关，接触a、b时氖管均发光
D.闭合开关，接触c、d时氖管一亮一暗

2.B

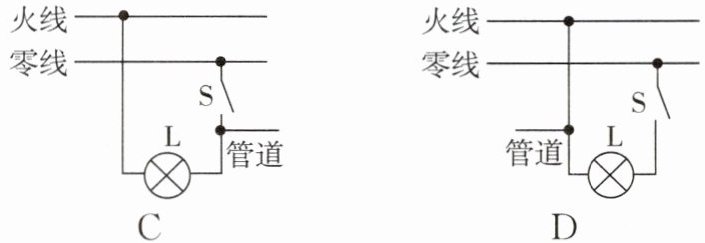

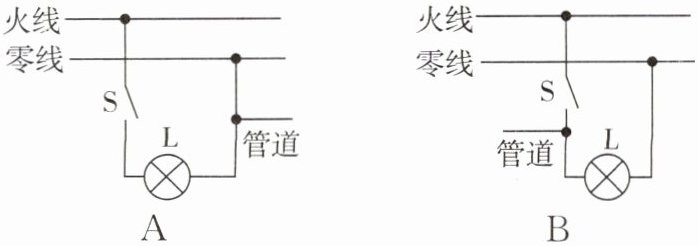

3. ★★ (科学思维 逆向思维) 燃气安全检查过程中，技术人员在某住户家中用测电笔检测金属燃气管道，发现:闭合厨房开关S，灯L亮，测电笔氖管发光;断开厨房开关S，灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是 ()

3.B 【点拨】开关闭合,灯 L 亮,测电笔氖管发光,说明导线绝缘皮破损处与管道的接触点在火线与灯 L 之间,故 AC 不符合题意;开关断开,测电笔氖管不发光,说明此时管道与火线断开,故导线绝缘皮破损处与管道的接触点在开关与灯 L之间,故 B 符合题意,D 不符合题意。

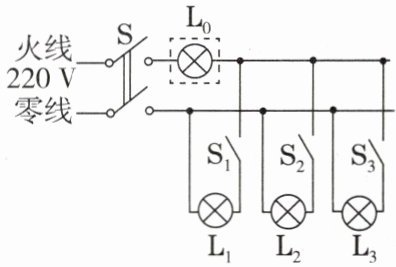

4. ★★电工师傅常用一只标有“220 V 40 W”的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

(1)如果要检查L₁所在支路，则要同时闭合的开关是。
(2)如果L₂所在支路完好无损，则在只闭合S、S₂时，L₀的发光情况是（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）。
(3)当只闭合S、S₃时，L₀正常发光，则L₃所在的支路发生。

4.(1)S 和 S₁ (2)比正常发光时暗 (3)短路
【点拨】(1)当用检验灯泡取代保险丝接入电路中时,相当于把这个灯泡串联在电路中了,为了检查 L₁ 所在支路,要同时闭合开关 S 和 S₁,然后根据检验灯泡的发光情况判断该支路是否存在故障及故障的原因。(2)当只闭合 S、S₂时,如果L₂所在支路完好无损,电路中检验灯泡与 L₂串联在 220 V家庭电路中,两灯泡两端电压之和等于 220 V,所以两灯泡两端电压都低于额定电压,实际功率小于额定功率,故 L₀ 比正常发光时暗。(3)当只闭合 S、S₃时,L₀正常发光,说明 L₀两端电压等于 220 V,说明 L₃支路发生了短路。

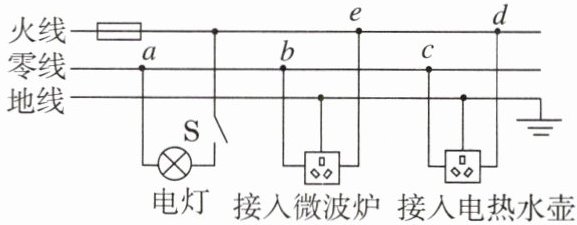

5. ★★小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，它们在家庭电路中的连接情况如图所示。他对故障作出下列四种判断，其中正确的是（）


A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路

5.A
