1. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（
A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了
A
）。A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了
答案
1. A
解析
【分析】要解决本题，需掌握两个核心知识点：一是电压表的使用规则（电流从正接线柱流入、负接线柱流出时指针正向偏转，反之指针反向偏转）；二是导体的概念（盐水属于导体）。首先观察电压表的指针偏转方向判断接线是否正确，再结合接线柱连接的金属片确定电池正负极，逐一分析选项即可。
【解析】1. 电压表接线判断：图中电压表指针正向偏转，说明电流从电压表正接线柱流入、负接线柱流出，因此电压表正负接线柱未接反，排除选项D；2. 电池正负极判断：电压表的“3”接线柱为正接线柱，连接铜片，“-”接线柱为负接线柱，连接锌片，故铜片是电池正极，锌片是负极，A正确，B错误；3. 盐水导电性：盐水是盐的水溶液，属于导体，能够导电，排除选项C。
【答案】A
【知识点】导体与绝缘体、电压表的使用、电池正负极判断
【点评】本题结合自制电池的实验场景考查基础电学知识，解题关键是利用电压表指针偏转方向判断接线正确性和电池正负极，属于初中物理基础应用题目。
【难度系数】0.5
【解析】1. 电压表接线判断：图中电压表指针正向偏转，说明电流从电压表正接线柱流入、负接线柱流出，因此电压表正负接线柱未接反，排除选项D；2. 电池正负极判断：电压表的“3”接线柱为正接线柱，连接铜片，“-”接线柱为负接线柱，连接锌片，故铜片是电池正极，锌片是负极，A正确，B错误；3. 盐水导电性：盐水是盐的水溶液，属于导体，能够导电，排除选项C。
【答案】A
【知识点】导体与绝缘体、电压表的使用、电池正负极判断
【点评】本题结合自制电池的实验场景考查基础电学知识，解题关键是利用电压表指针偏转方向判断接线正确性和电池正负极，属于初中物理基础应用题目。
【难度系数】0.5
2. 如图所示,闭合开关,下列说法正确的是 (
A.两个小灯泡并联
B.电压表测量$\mathrm{L}_1$两端的电压
C.若$\mathrm{L}_1$不发光,一定是$\mathrm{L}_1$断路
D.若$\mathrm{L}_2$不发光,电压表一定无示数
B
)。A.两个小灯泡并联
B.电压表测量$\mathrm{L}_1$两端的电压
C.若$\mathrm{L}_1$不发光,一定是$\mathrm{L}_1$断路
D.若$\mathrm{L}_2$不发光,电压表一定无示数
答案
2. B [解析]AB. 如图所示,电流从电源的正极出发经过开关、灯泡L₁和灯泡L₂回到电源的负极,灯泡L₁和灯泡L₂串联,电压表测量L₁两端的电压,故A错误、B正确;C. 灯泡L₁和灯泡L₂串联,若L₁不发光,可能是L₂断路,也可能是L₁短路、断路或开关断路,故C错误;D. 若L₂被短路,则L₂不发光,电压表测L₁两端的电压,有示数,故D错误。故选B。
解析
【分析】首先观察电流路径判断电路连接方式，再确定电压表的测量对象，最后结合串联电路特点和电路故障的可能性逐一分析选项。
【解析】1. 判断电路连接：电流从电源正极出发，依次经过开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$回到电源负极，电流只有一条路径，因此两灯泡串联，故A选项错误。2. 判断电压表测量对象：电压表并联在$\mathrm{L}_1$两端，所以电压表测量$\mathrm{L}_1$两端的电压，故B选项正确。3. 分析C选项：串联电路中，若$\mathrm{L}_1$不发光，故障可能是$\mathrm{L}_1$断路、$\mathrm{L}_1$短路，也可能是电路其他部分（如$\mathrm{L}_2$、开关）断路，并非一定是$\mathrm{L}_1$断路，故C选项错误。4. 分析D选项：若$\mathrm{L}_2$不发光，可能是$\mathrm{L}_2$短路，此时电路仍为通路，$\mathrm{L}_1$发光，电压表并联在$\mathrm{L}_1$两端，有示数，因此电压表不一定无示数，故D选项错误。综上，正确答案为B。
【答案】B
【知识点】串联电路、电压表的使用、电路故障分析
【点评】本题考查电路基本连接方式、电压表测量对象判断及电路故障分析，需掌握串联电路特点和电压表使用规则，仔细分析各选项的故障可能性，避免遗漏情况。
【难度系数】0.6
【解析】1. 判断电路连接：电流从电源正极出发，依次经过开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$回到电源负极，电流只有一条路径，因此两灯泡串联，故A选项错误。2. 判断电压表测量对象：电压表并联在$\mathrm{L}_1$两端，所以电压表测量$\mathrm{L}_1$两端的电压，故B选项正确。3. 分析C选项：串联电路中，若$\mathrm{L}_1$不发光，故障可能是$\mathrm{L}_1$断路、$\mathrm{L}_1$短路，也可能是电路其他部分（如$\mathrm{L}_2$、开关）断路，并非一定是$\mathrm{L}_1$断路，故C选项错误。4. 分析D选项：若$\mathrm{L}_2$不发光，可能是$\mathrm{L}_2$短路，此时电路仍为通路，$\mathrm{L}_1$发光，电压表并联在$\mathrm{L}_1$两端，有示数，因此电压表不一定无示数，故D选项错误。综上，正确答案为B。
【答案】B
【知识点】串联电路、电压表的使用、电路故障分析
【点评】本题考查电路基本连接方式、电压表测量对象判断及电路故障分析，需掌握串联电路特点和电压表使用规则，仔细分析各选项的故障可能性，避免遗漏情况。
【难度系数】0.6
3.如图
所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中,更换的铝芯电缆比旧铝芯电缆电阻更小,主要是因为新电缆的
（
A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚
所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中,更换的铝芯电缆比旧铝芯电缆电阻更小,主要是因为新电缆的（
B
）。A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚
答案
3. B
解析
【分析】
要解决本题，需明确导体电阻的影响因素：电阻大小与导体的材料、长度、横截面积和温度有关。在材料、长度、温度相同时，导体横截面积越大，电阻越小。题目中更换的是铝芯电缆，材料均为铝，长度和温度变化可忽略，电阻更小的原因只能是铝芯横截面积更大，即更粗。
【解析】
根据电阻的决定式$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关；$L$为导体长度；$S$为横截面积），新、旧铝芯电缆材料相同（$\rho$相同），输电线路长度$L$变化不大，温度对电阻的影响可忽略，因此电阻更小的原因是横截面积$S$更大，即铝芯更粗。
选项A：铝芯更细，横截面积小，电阻更大，不符合要求；
选项B：铝芯更粗，横截面积大，电阻更小，符合要求；
选项C、D：绝缘皮属于绝缘体，不影响铝芯的电阻大小，排除。
【答案】
B
【知识点】
电阻的影响因素、导体与绝缘体
【点评】
本题结合实际输电导线改造，考查电阻影响因素的应用，属于基础知识点的直接应用，难度较低。
【难度系数】
0.7
要解决本题，需明确导体电阻的影响因素：电阻大小与导体的材料、长度、横截面积和温度有关。在材料、长度、温度相同时，导体横截面积越大，电阻越小。题目中更换的是铝芯电缆，材料均为铝，长度和温度变化可忽略，电阻更小的原因只能是铝芯横截面积更大，即更粗。
【解析】
根据电阻的决定式$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关；$L$为导体长度；$S$为横截面积），新、旧铝芯电缆材料相同（$\rho$相同），输电线路长度$L$变化不大，温度对电阻的影响可忽略，因此电阻更小的原因是横截面积$S$更大，即铝芯更粗。
选项A：铝芯更细，横截面积小，电阻更大，不符合要求；
选项B：铝芯更粗，横截面积大，电阻更小，符合要求；
选项C、D：绝缘皮属于绝缘体，不影响铝芯的电阻大小，排除。
【答案】
B
【知识点】
电阻的影响因素、导体与绝缘体
【点评】
本题结合实际输电导线改造，考查电阻影响因素的应用，属于基础知识点的直接应用，难度较低。
【难度系数】
0.7
4.某款新型折叠屏手机如图所示，折叠屏主要部件是柔性发光二极管。制成二极管的材料是（
A.超导体
B.导体
C.半导体
D.绝缘体
C
）。A.超导体
B.导体
C.半导体
D.绝缘体
答案
4. C
解析
【分析】本题考查二极管的制作材料，解题时需回忆不同导电性材料的应用：半导体材料常用于制作二极管、三极管等电子元件，导体、绝缘体、超导体的特性不符合二极管的制作要求，据此可选出正确答案。
【解析】二极管是由半导体材料制成的，半导体的导电性介于导体和绝缘体之间，具有单向导电性，是制作电子元件的重要材料；超导体在特定条件下电阻为零，导体导电性良好，绝缘体几乎不导电，均不适合制作二极管，因此本题选C。
【答案】C
【知识点】半导体材料
【点评】本题属于基础概念题，考查常见电子元件的材料，是物理中材料导电性部分的基础知识点，难度较低，学生需牢记常见元件的制作材料。
【难度系数】0.8
【解析】二极管是由半导体材料制成的，半导体的导电性介于导体和绝缘体之间，具有单向导电性，是制作电子元件的重要材料；超导体在特定条件下电阻为零，导体导电性良好，绝缘体几乎不导电，均不适合制作二极管，因此本题选C。
【答案】C
【知识点】半导体材料
【点评】本题属于基础概念题，考查常见电子元件的材料，是物理中材料导电性部分的基础知识点，难度较低，学生需牢记常见元件的制作材料。
【难度系数】0.8

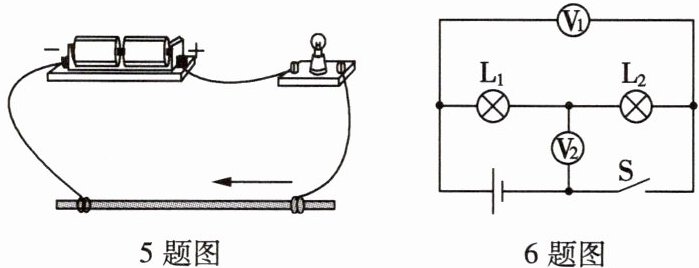

5. 下图是小明自制的调光台灯,把一根导线固定在铅笔芯最左端,然后将另一根导线接触铅笔芯右端并逐渐向左滑动,小明会看到的现象是
灯变亮
。产生这种现象的原因是导体的长度
减小,引起导体电阻变小。答案
5. 灯变亮 长度
解析
【分析】
要判断灯泡的亮度变化，需明确自制调光台灯的工作原理：铅笔芯是导体，相当于滑动变阻器的电阻丝，导线在铅笔芯上滑动时，会改变接入电路中铅笔芯的长度。根据影响电阻大小的因素，在导体材料、横截面积和温度不变时，导体长度越短，电阻越小；再结合欧姆定律和电功率公式，分析电流变化对灯泡亮度的影响，即可得出结论。
【解析】
1. 电路分析：该装置中，铅笔芯接入电路，滑动的导线改变了接入电路的铅笔芯部分，相当于滑动变阻器，接入的电阻丝长度随导线滑动变化。
2. 电阻变化：当导线从右端向左滑动时，接入电路的铅笔芯长度减小，由于铅笔芯的材料、横截面积和温度不变，导体长度减小，因此导体电阻变小。
3. 电流与亮度变化：电源电压不变，电路总电阻变小，根据欧姆定律 $ I = \frac{U}{R} $，电路中的电流变大；灯泡的电阻不变，其实际功率 $ P = I^2 R_{\mathrm{灯}} $，电流变大则实际功率变大，灯泡的亮度由实际功率决定，实际功率变大，因此灯泡变亮。
【答案】
灯变亮；长度
【知识点】
滑动变阻器原理、影响电阻的因素、电功率
【点评】
本题以自制调光台灯为载体，考查滑动变阻器的工作原理、影响电阻大小的因素以及电功率的实际应用，将物理知识与生活实践结合，难度适中，注重基础知识点的运用。
【难度系数】
0.6
要判断灯泡的亮度变化，需明确自制调光台灯的工作原理：铅笔芯是导体，相当于滑动变阻器的电阻丝，导线在铅笔芯上滑动时，会改变接入电路中铅笔芯的长度。根据影响电阻大小的因素，在导体材料、横截面积和温度不变时，导体长度越短，电阻越小；再结合欧姆定律和电功率公式，分析电流变化对灯泡亮度的影响，即可得出结论。
【解析】
1. 电路分析：该装置中，铅笔芯接入电路，滑动的导线改变了接入电路的铅笔芯部分，相当于滑动变阻器，接入的电阻丝长度随导线滑动变化。
2. 电阻变化：当导线从右端向左滑动时，接入电路的铅笔芯长度减小，由于铅笔芯的材料、横截面积和温度不变，导体长度减小，因此导体电阻变小。
3. 电流与亮度变化：电源电压不变，电路总电阻变小，根据欧姆定律 $ I = \frac{U}{R} $，电路中的电流变大；灯泡的电阻不变，其实际功率 $ P = I^2 R_{\mathrm{灯}} $，电流变大则实际功率变大，灯泡的亮度由实际功率决定，实际功率变大，因此灯泡变亮。
【答案】
灯变亮；长度
【知识点】
滑动变阻器原理、影响电阻的因素、电功率
【点评】
本题以自制调光台灯为载体，考查滑动变阻器的工作原理、影响电阻大小的因素以及电功率的实际应用，将物理知识与生活实践结合，难度适中，注重基础知识点的运用。
【难度系数】
0.6
6.如图所示,电源电压不变,闭合开关S,电压表$\mathrm{V}_1$的示数为6 V,电压表$\mathrm{V}_2$的示数为2 V。下列说法中正确的是 (
A.$\mathrm{L}_1$两端电压为2 V
B.电源两端电压为4 V
C.断开开关,只将电压表$\mathrm{V}_2$换成电流表,则$\mathrm{L}_1$与$\mathrm{L}_2$串联
D.断开开关,将两个电压表都换成电流表,则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D
)。A.$\mathrm{L}_1$两端电压为2 V
B.电源两端电压为4 V
C.断开开关,只将电压表$\mathrm{V}_2$换成电流表,则$\mathrm{L}_1$与$\mathrm{L}_2$串联
D.断开开关,将两个电压表都换成电流表,则$\mathrm{L}_1$与$\mathrm{L}_2$并联
答案
6. D
解析
【分析】
先明确闭合开关S时的电路：L₁与L₂串联，电压表V₁测电源电压，V₂测L₂两端电压，据此计算各选项；再分析断开开关后，电压表换为电流表时的电路变化，结合电表等效作用（电压表相当于开路、电流表相当于导线），逐一判断选项对错。
【解析】
闭合开关S时，L₁与L₂串联，电压表V₁测电源电压，故电源电压U=6V；电压表V₂测L₂两端电压，即U₂=2V。根据串联电路电压规律，L₁两端电压U₁=U-U₂=6V-2V=4V，因此A选项（L₁两端电压为2V）错误，B选项（电源两端电压为4V）错误。断开开关，将电压表V₂换成电流表时，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非串联，故C选项错误。断开开关，将两个电压表都换成电流表，电流表相当于导线，电流从电源正极流出后分为两路，一路经L₁，一路经L₂，最终汇合回到电源负极，因此L₁与L₂并联，D选项正确。
【答案】
D
【知识点】
串联电路电压规律；电流表与电压表的使用；串并联电路判断
【点评】
本题考查串联电路电压特点、电表的等效作用及串并联电路的判断，需明确电表在电路中的作用，逐一分析各选项即可得出结论，难度适中。
【难度系数】
0.6
先明确闭合开关S时的电路：L₁与L₂串联，电压表V₁测电源电压，V₂测L₂两端电压，据此计算各选项；再分析断开开关后，电压表换为电流表时的电路变化，结合电表等效作用（电压表相当于开路、电流表相当于导线），逐一判断选项对错。
【解析】
闭合开关S时，L₁与L₂串联，电压表V₁测电源电压，故电源电压U=6V；电压表V₂测L₂两端电压，即U₂=2V。根据串联电路电压规律，L₁两端电压U₁=U-U₂=6V-2V=4V，因此A选项（L₁两端电压为2V）错误，B选项（电源两端电压为4V）错误。断开开关，将电压表V₂换成电流表时，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非串联，故C选项错误。断开开关，将两个电压表都换成电流表，电流表相当于导线，电流从电源正极流出后分为两路，一路经L₁，一路经L₂，最终汇合回到电源负极，因此L₁与L₂并联，D选项正确。
【答案】
D
【知识点】
串联电路电压规律；电流表与电压表的使用；串并联电路判断
【点评】
本题考查串联电路电压特点、电表的等效作用及串并联电路的判断，需明确电表在电路中的作用，逐一分析各选项即可得出结论，难度适中。
【难度系数】
0.6
7.如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为 (
A.$\mathrm{L}_1$ 短路
B.$\mathrm{L}_2$ 短路
C.$\mathrm{L}_1$ 断路
D.$\mathrm{L}_2$ 断路
A
)。A.$\mathrm{L}_1$ 短路
B.$\mathrm{L}_2$ 短路
C.$\mathrm{L}_1$ 断路
D.$\mathrm{L}_2$ 断路
答案
7. A
解析
【分析】
首先明确电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表测L₂两端的电压。题目要求“一盏灯熄灭，两只电表示数均变大”，需先判断电路连接方式和电表测量对象，再逐个分析故障对电路总电阻、电流、电压的影响，结合条件筛选选项。
【解析】
解：电路中L₁与L₂串联，电流表测电路电流，电压表测L₂两端电压。
选项A：若L₁短路，电路总电阻由R₁+R₂变为R₂，总电阻减小，电源电压U不变，由I=U/R可知，电路电流变大，电流表示数变大；此时L₂两端电压等于电源电压（原L₂两端电压U₂=IR₂＜U），电压表示数变大；L₁短路则L₁熄灭，仅L₂工作，符合“一盏灯熄灭，两电表示数均变大”的条件。
选项B：若L₂短路，电压表示数为0（变小），不符合“电压表示数变大”，排除。
选项C：若L₁断路，电路断开，电流表示数为0（变小），电压表无法接电源正极，示数为0（变小），排除。
选项D：若L₂断路，电流表示数为0（变小），不符合“电流表示数变大”，排除。
综上，答案为A。
【答案】
A
【知识点】
串联电路故障分析；欧姆定律应用
【点评】
本题考查串联电路故障分析，关键是明确电表测量对象，结合欧姆定律分析故障对电流、电压的影响，需避免因电表判断错误导致分析失误。
【难度系数】
0.5
首先明确电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表测L₂两端的电压。题目要求“一盏灯熄灭，两只电表示数均变大”，需先判断电路连接方式和电表测量对象，再逐个分析故障对电路总电阻、电流、电压的影响，结合条件筛选选项。
【解析】
解：电路中L₁与L₂串联，电流表测电路电流，电压表测L₂两端电压。
选项A：若L₁短路，电路总电阻由R₁+R₂变为R₂，总电阻减小，电源电压U不变，由I=U/R可知，电路电流变大，电流表示数变大；此时L₂两端电压等于电源电压（原L₂两端电压U₂=IR₂＜U），电压表示数变大；L₁短路则L₁熄灭，仅L₂工作，符合“一盏灯熄灭，两电表示数均变大”的条件。
选项B：若L₂短路，电压表示数为0（变小），不符合“电压表示数变大”，排除。
选项C：若L₁断路，电路断开，电流表示数为0（变小），电压表无法接电源正极，示数为0（变小），排除。
选项D：若L₂断路，电流表示数为0（变小），不符合“电流表示数变大”，排除。
综上，答案为A。
【答案】
A
【知识点】
串联电路故障分析；欧姆定律应用
【点评】
本题考查串联电路故障分析，关键是明确电表测量对象，结合欧姆定律分析故障对电流、电压的影响，需避免因电表判断错误导致分析失误。
【难度系数】
0.5
