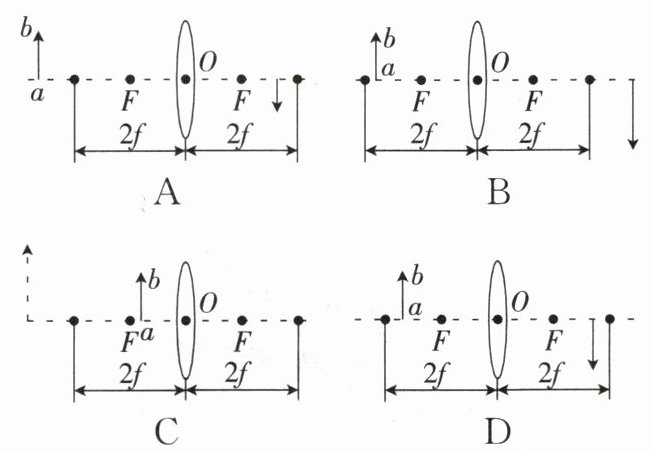

7. 图4-5-12所示的是一种常见的投射灯，它的成像镜头可简化为一个凸透镜，能把投影片ab投射到地面。下列能正确反映其成像原理的示意图是（）

图4-5-12

7.B

【分析】
本题考查凸透镜成像规律的应用，投射灯的成像原理是凸透镜成倒立、放大的实像。解题时需回忆凸透镜成像的规律：当物距f＜u＜2f时，像距v＞2f，成倒立、放大的实像，这是投影仪（投射灯）的工作原理；再结合各选项的物距、像距关系，排除不符合该规律的选项，即可得出正确答案。
【解析】
投射灯属于投影仪类设备，利用凸透镜成像规律工作：
1. 当物距u＞2f时，成倒立、缩小的实像，对应照相机，不符合投射灯需求；
2. 当物距f＜u＜2f时，像距v＞2f，成倒立、放大的实像，符合投射灯的成像要求；
3. 当物距u=f时，光线平行射出，不成像；
4. 当物距u＜f时，成正立、放大的虚像，对应放大镜，不符合投射灯需求。
因此，符合投射灯成像原理的是选项B。
【答案】
B
【知识点】
凸透镜成像规律、凸透镜成像的应用
【点评】
本题是光学部分的基础题，聚焦凸透镜成像规律的实际应用，难度较低，学生只要牢记不同物距对应的成像特点及应用场景，就能轻松解答。
【难度系数】
0.7

8.小华做“探究凸透镜成像的规律”的实验过程如下：

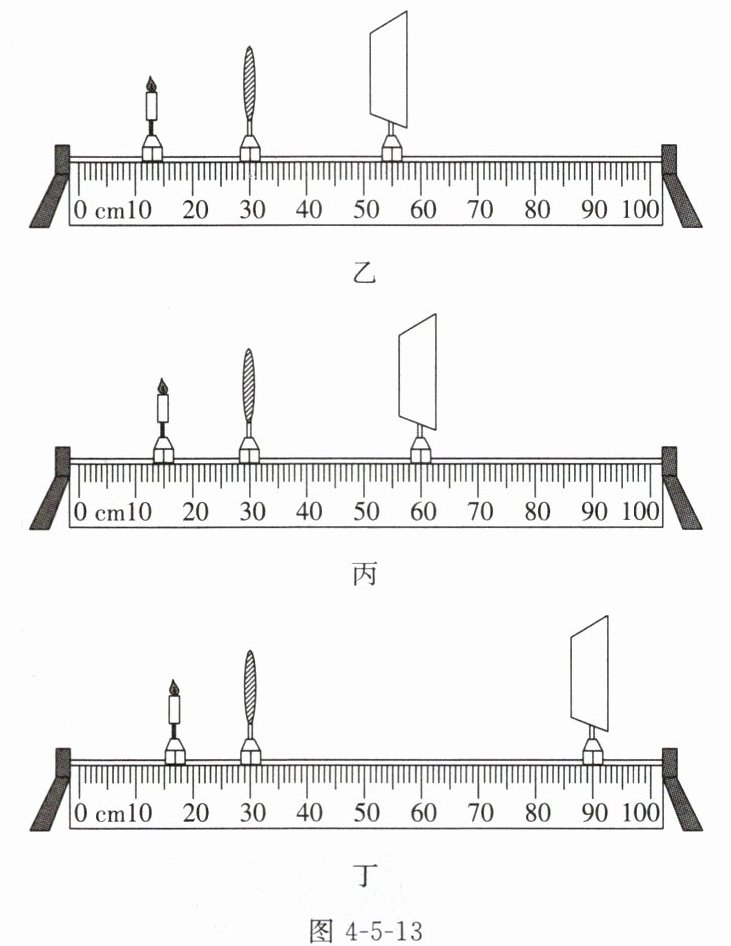

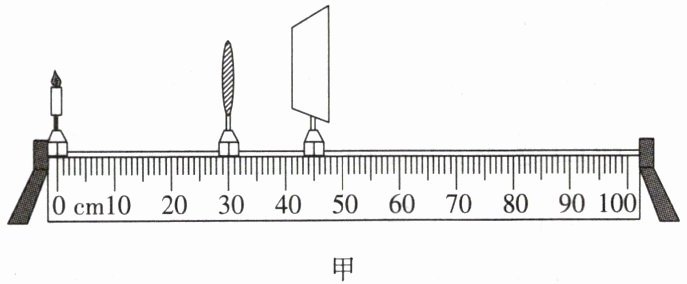

图4-5-13
(1)在调整蜡烛、凸透镜和光屏高度时，蜡烛（选填“需要”或“不需要”）点燃。调整它们高度的目的是。
(2)他用同一凸透镜做了四次实验，如图4-5-13甲、乙、丙、丁所示，光屏上均有清晰的像（像未画出）。四次实验中，成缩小像的是图（选填“甲”“乙”“丙”或“丁”）。由图乙、丙、丁可知，随着蜡烛向透镜靠近，光屏上像的大小变化情况是（选填“变大”或“变小”）。
(3)在图4-5-13乙所示的实验中，仅将凸透镜换为焦距更小的凸透镜，为在光屏上得到清晰的像，应将光屏（选填“靠近”或“远离”）凸透镜。

8.(1)需要；使物体成像在光屏的中心
(2)甲；变大
(3)靠近

【分析】
要解决这道题，需结合凸透镜成像实验的操作要求和成像规律分析：
1. 第(1)问：调整蜡烛、凸透镜、光屏高度时，需先点燃蜡烛确定烛焰中心，才能让三者中心在同一高度，保证像成在光屏中央。
2. 第(2)问：根据凸透镜成像规律，物距大于2倍焦距时成缩小像；物距减小（蜡烛靠近透镜）时，像距变大、像变大，据此判断。
3. 第(3)问：换用焦距更小的凸透镜，会聚能力增强，像距变小，需调整光屏靠近透镜才能承接清晰像。
【解析】
(1) 调整蜡烛、凸透镜和光屏高度时，蜡烛需要点燃，因为只有点燃后才能确定烛焰的中心，调整三者中心在同一高度，目的是使物体成像在光屏的中心，便于观察像。
(2) 根据凸透镜成像规律：当物距u＞2f时，成倒立、缩小的实像；观察四幅图，甲图中蜡烛到透镜的距离（物距）最大，满足u＞2f，因此成缩小像。由图乙、丙、丁可知，蜡烛向透镜靠近（物距减小），根据“物近像远像变大”，光屏上像的大小会变大。
(3) 换为焦距更小的凸透镜，透镜的会聚能力增强，像距会变小，因此应将光屏靠近凸透镜，才能在光屏上得到清晰的像。
【答案】
8.(1)需要；使物体成像在光屏的中心
(2)甲；变大
(3)靠近
【知识点】
凸透镜成像规律；探究凸透镜成像的实验
【点评】
本题围绕“探究凸透镜成像规律”的实验展开，考查实验操作的目的和成像规律的应用，是光学实验的基础题型，需牢记实验步骤要求和成像规律的核心内容。
【难度系数】
0.6
