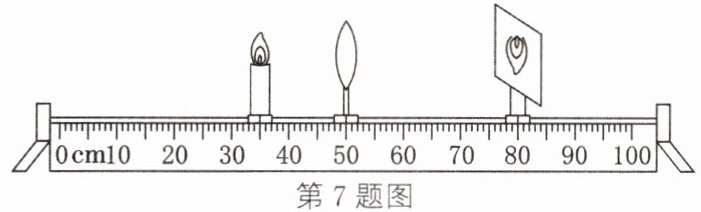

7 将蜡烛、凸透镜、光屏放置于光具座上，光屏上呈现一个清晰的像，如图所示。改变蜡烛的位置，移动光屏，直到光屏上再次呈现清晰的像，此时的物距$ u $、像距$ v $可能是（
A.$ u=16\ \mathrm{cm} $ $ v=32\ \mathrm{cm} $
B.$ u=14\ \mathrm{cm} $ $ v=28\ \mathrm{cm} $
C.$ u=48\ \mathrm{cm} $ $ v=6\ \mathrm{cm} $
D.$ u=13\ \mathrm{cm} $ $ v=43\ \mathrm{cm} $
D
）A.$ u=16\ \mathrm{cm} $ $ v=32\ \mathrm{cm} $
B.$ u=14\ \mathrm{cm} $ $ v=28\ \mathrm{cm} $
C.$ u=48\ \mathrm{cm} $ $ v=6\ \mathrm{cm} $
D.$ u=13\ \mathrm{cm} $ $ v=43\ \mathrm{cm} $
答案
7. D
解析
【分析】首先根据题图确定初始状态的物距和像距，利用凸透镜成像公式计算出凸透镜的焦距；再结合凸透镜成像规律，分析各选项中物距、像距对应的焦距是否与计算出的焦距一致，以及是否满足实像的成像条件，从而选出正确选项。
【解析】1. 计算凸透镜焦距：由题图可知，初始时蜡烛在光具座35cm处，凸透镜在50cm处，故初始物距$u_1=50\mathrm{cm}-35\mathrm{cm}=15\mathrm{cm}$；光屏在80cm处，初始像距$v_1=80\mathrm{cm}-50\mathrm{cm}=30\mathrm{cm}$。根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入初始数据得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，解得焦距$f=10\mathrm{cm}$。
2. 分析选项：
A选项：$u=16\mathrm{cm}$，$v=32\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{16}+\frac{1}{32}=\frac{3}{32}$，$f\approx10.67\mathrm{cm}≠10\mathrm{cm}$，不符合，排除；
B选项：$u=14\mathrm{cm}$，$v=28\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{14}+\frac{1}{28}=\frac{3}{28}$，$f\approx9.33\mathrm{cm}≠10\mathrm{cm}$，不符合，排除；
C选项：$u=48\mathrm{cm}＞2f=20\mathrm{cm}$，根据成像规律，此时实像的像距应在$f=10\mathrm{cm}$到$2f=20\mathrm{cm}$之间，而$v=6\mathrm{cm}＜10\mathrm{cm}$，不符合实像条件，排除；
D选项：$u=13\mathrm{cm}$，在$f=10\mathrm{cm}$和$2f=20\mathrm{cm}$之间，此时像距应大于$2f=20\mathrm{cm}$，$v=43\mathrm{cm}$符合；代入公式得$\frac{1}{f}=\frac{1}{13}+\frac{1}{43}\approx0.1$，$f\approx10\mathrm{cm}$，与初始焦距一致，符合条件。
【答案】D
【知识点】凸透镜成像规律、凸透镜成像公式应用
【点评】本题考查凸透镜成像规律的应用，关键是先根据初始状态确定凸透镜的焦距，再结合成像规律分析各选项，需熟练掌握物距、像距与焦距的关系，步骤清晰即可正确解答。
【难度系数】0.5
【解析】1. 计算凸透镜焦距：由题图可知，初始时蜡烛在光具座35cm处，凸透镜在50cm处，故初始物距$u_1=50\mathrm{cm}-35\mathrm{cm}=15\mathrm{cm}$；光屏在80cm处，初始像距$v_1=80\mathrm{cm}-50\mathrm{cm}=30\mathrm{cm}$。根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入初始数据得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，解得焦距$f=10\mathrm{cm}$。
2. 分析选项：
A选项：$u=16\mathrm{cm}$，$v=32\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{16}+\frac{1}{32}=\frac{3}{32}$，$f\approx10.67\mathrm{cm}≠10\mathrm{cm}$，不符合，排除；
B选项：$u=14\mathrm{cm}$，$v=28\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{14}+\frac{1}{28}=\frac{3}{28}$，$f\approx9.33\mathrm{cm}≠10\mathrm{cm}$，不符合，排除；
C选项：$u=48\mathrm{cm}＞2f=20\mathrm{cm}$，根据成像规律，此时实像的像距应在$f=10\mathrm{cm}$到$2f=20\mathrm{cm}$之间，而$v=6\mathrm{cm}＜10\mathrm{cm}$，不符合实像条件，排除；
D选项：$u=13\mathrm{cm}$，在$f=10\mathrm{cm}$和$2f=20\mathrm{cm}$之间，此时像距应大于$2f=20\mathrm{cm}$，$v=43\mathrm{cm}$符合；代入公式得$\frac{1}{f}=\frac{1}{13}+\frac{1}{43}\approx0.1$，$f\approx10\mathrm{cm}$，与初始焦距一致，符合条件。
【答案】D
【知识点】凸透镜成像规律、凸透镜成像公式应用
【点评】本题考查凸透镜成像规律的应用，关键是先根据初始状态确定凸透镜的焦距，再结合成像规律分析各选项，需熟练掌握物距、像距与焦距的关系，步骤清晰即可正确解答。
【难度系数】0.5
8 如图所示,烛焰通过凸透镜在光屏上成清晰的像,则下列做法中一定不能在光屏上得到清晰的像的是 (
A.光屏和蜡烛不动,适当移动透镜
B.透镜不动,光屏与蜡烛的位置对调
C.透镜不动,蜡烛离透镜远些,光屏离透镜近些
D.透镜不动,蜡烛和光屏都离透镜远些
D
)A.光屏和蜡烛不动,适当移动透镜
B.透镜不动,光屏与蜡烛的位置对调
C.透镜不动,蜡烛离透镜远些,光屏离透镜近些
D.透镜不动,蜡烛和光屏都离透镜远些
答案
8. D
解析
【分析】首先观察题图，烛焰通过凸透镜成倒立、放大的实像，此时物距$u$满足$f＜u＜2f$，像距$v＞2f$。结合凸透镜成像规律和光路可逆原理，逐一分析各选项：
选项A：光屏和蜡烛不动，移动透镜，利用光路可逆，调整透镜使新的物距与像距互换时，可在光屏上成倒立缩小的实像，能得到清晰的像；
选项B：透镜不动，蜡烛与光屏位置对调，根据光路可逆，原来的物距变为像距、像距变为物距，此时物距$u＞2f$，像距$f＜v＜2f$，成倒立缩小的实像，能得到清晰的像；
选项C：透镜不动，蜡烛离透镜远些（物距变大），根据“物远像近像变小”的规律，像距需减小，因此光屏应离透镜近些，才能成清晰的像，该做法可行；
选项D：透镜不动，蜡烛和光屏都离透镜远些，物距变大时像距需变小，而两者都远离透镜会使像距变大，不符合成像规律，一定无法得到清晰的像。
【解析】根据题图，当前烛焰经凸透镜成倒立放大的实像，满足$f＜u＜2f$，$v＞2f$。对各选项分析如下：
1. 选项A：光屏和蜡烛不动，移动透镜，利用光路可逆，当透镜移动至新的物距与像距互换时，光屏上会成倒立缩小的实像，因此可以得到清晰的像；
2. 选项B：透镜不动，蜡烛与光屏对调，根据光路可逆原理，此时物距变为原来的像距（$v＞2f$），像距变为原来的物距（$f＜u＜2f$），成倒立缩小的实像，能得到清晰的像；
3. 选项C：透镜不动，蜡烛远离透镜（物距增大），根据凸透镜成像规律“物远像近像变小”，像距需减小，因此光屏应靠近透镜（离透镜近些），才能承接清晰的像，该做法可行；
4. 选项D：透镜不动，蜡烛和光屏都远离透镜，物距增大时像距应减小，而两者都远离透镜会导致像距增大，无法满足成像条件，一定不能在光屏上得到清晰的像。
【答案】D
【知识点】凸透镜成像规律、光路可逆
【点评】本题考查凸透镜成像规律的应用，需结合成像规律和光路可逆原理分析各选项，关键是理解“物远像近像变小”的规律，难度适中。
【难度系数】0.5
选项A：光屏和蜡烛不动，移动透镜，利用光路可逆，调整透镜使新的物距与像距互换时，可在光屏上成倒立缩小的实像，能得到清晰的像；
选项B：透镜不动，蜡烛与光屏位置对调，根据光路可逆，原来的物距变为像距、像距变为物距，此时物距$u＞2f$，像距$f＜v＜2f$，成倒立缩小的实像，能得到清晰的像；
选项C：透镜不动，蜡烛离透镜远些（物距变大），根据“物远像近像变小”的规律，像距需减小，因此光屏应离透镜近些，才能成清晰的像，该做法可行；
选项D：透镜不动，蜡烛和光屏都离透镜远些，物距变大时像距需变小，而两者都远离透镜会使像距变大，不符合成像规律，一定无法得到清晰的像。
【解析】根据题图，当前烛焰经凸透镜成倒立放大的实像，满足$f＜u＜2f$，$v＞2f$。对各选项分析如下：
1. 选项A：光屏和蜡烛不动，移动透镜，利用光路可逆，当透镜移动至新的物距与像距互换时，光屏上会成倒立缩小的实像，因此可以得到清晰的像；
2. 选项B：透镜不动，蜡烛与光屏对调，根据光路可逆原理，此时物距变为原来的像距（$v＞2f$），像距变为原来的物距（$f＜u＜2f$），成倒立缩小的实像，能得到清晰的像；
3. 选项C：透镜不动，蜡烛远离透镜（物距增大），根据凸透镜成像规律“物远像近像变小”，像距需减小，因此光屏应靠近透镜（离透镜近些），才能承接清晰的像，该做法可行；
4. 选项D：透镜不动，蜡烛和光屏都远离透镜，物距增大时像距应减小，而两者都远离透镜会导致像距增大，无法满足成像条件，一定不能在光屏上得到清晰的像。
【答案】D
【知识点】凸透镜成像规律、光路可逆
【点评】本题考查凸透镜成像规律的应用，需结合成像规律和光路可逆原理分析各选项，关键是理解“物远像近像变小”的规律，难度适中。
【难度系数】0.5
9 [2025 苏州]探究凸透镜成像的规律时,把蜡烛、凸透镜和光屏置于光具座上,先固定好点燃的蜡烛和光屏,再移动凸透镜。当凸透镜距离蜡烛为 16 cm 和 24 cm 时,光屏上先后两次都呈现烛焰清晰的像。下列说法正确的是 (
A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是 40 cm
D.凸透镜的焦距是 20 cm
C
)A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是 40 cm
D.凸透镜的焦距是 20 cm
答案
9. C
解析
【分析】
本题考查凸透镜成像规律的应用，核心利用“共轭成像”特点：蜡烛和光屏位置固定时，移动凸透镜使光屏两次成清晰像，两次物距与像距互换，蜡烛和光屏的总距离等于两次物距之和。解题时先通过两次物距求出蜡烛与光屏的总距离，再结合凸透镜成像规律判断各选项。
【解析】
设蜡烛和光屏间的距离为$ L $，根据共轭成像规律：第一次凸透镜距蜡烛的距离为物距$ u_1=16\ \mathrm{cm} $，对应像距$ v_1 $；第二次凸透镜距蜡烛的距离为物距$ u_2=24\ \mathrm{cm} $，对应像距$ v_2 $。因两次均成清晰像，故$ u_1 + v_1 = L $、$ u_2 + v_2 = L $，且共轭成像满足$ u_1 = v_2 $、$ u_2 = v_1 $，因此$ L = u_1 + u_2 = 16\ \mathrm{cm} + 24\ \mathrm{cm} = 40\ \mathrm{cm} $，故选项C正确。
验证其他选项：根据凸透镜成像公式$ \frac{1}{f} = \frac{1}{u} + \frac{1}{v} $，代入第一次成像数据$ u_1=16\ \mathrm{cm} $、$ v_1=24\ \mathrm{cm} $，得$ \frac{1}{f} = \frac{1}{16} + \frac{1}{24} = \frac{5}{48} $，解得$ f=9.6\ \mathrm{cm} $，选项D（焦距20cm）错误；第一次成像时$ f ＜ u_1 ＜ 2f $，成倒立放大的实像，选项A（第一次像缩小）错误；第二次成像时$ u_2 ＞ 2f $，成倒立缩小的实像，第二次像比第一次小，选项B错误。
【答案】
C
【知识点】
凸透镜成像规律；共轭成像
【点评】
本题结合共轭成像规律考查凸透镜成像的实际应用，需掌握蜡烛和光屏固定时两次成像的物距关系，利用公式推导快速求解，难度适中，侧重规律的灵活运用。
【难度系数】
0.5
本题考查凸透镜成像规律的应用，核心利用“共轭成像”特点：蜡烛和光屏位置固定时，移动凸透镜使光屏两次成清晰像，两次物距与像距互换，蜡烛和光屏的总距离等于两次物距之和。解题时先通过两次物距求出蜡烛与光屏的总距离，再结合凸透镜成像规律判断各选项。
【解析】
设蜡烛和光屏间的距离为$ L $，根据共轭成像规律：第一次凸透镜距蜡烛的距离为物距$ u_1=16\ \mathrm{cm} $，对应像距$ v_1 $；第二次凸透镜距蜡烛的距离为物距$ u_2=24\ \mathrm{cm} $，对应像距$ v_2 $。因两次均成清晰像，故$ u_1 + v_1 = L $、$ u_2 + v_2 = L $，且共轭成像满足$ u_1 = v_2 $、$ u_2 = v_1 $，因此$ L = u_1 + u_2 = 16\ \mathrm{cm} + 24\ \mathrm{cm} = 40\ \mathrm{cm} $，故选项C正确。
验证其他选项：根据凸透镜成像公式$ \frac{1}{f} = \frac{1}{u} + \frac{1}{v} $，代入第一次成像数据$ u_1=16\ \mathrm{cm} $、$ v_1=24\ \mathrm{cm} $，得$ \frac{1}{f} = \frac{1}{16} + \frac{1}{24} = \frac{5}{48} $，解得$ f=9.6\ \mathrm{cm} $，选项D（焦距20cm）错误；第一次成像时$ f ＜ u_1 ＜ 2f $，成倒立放大的实像，选项A（第一次像缩小）错误；第二次成像时$ u_2 ＞ 2f $，成倒立缩小的实像，第二次像比第一次小，选项B错误。
【答案】
C
【知识点】
凸透镜成像规律；共轭成像
【点评】
本题结合共轭成像规律考查凸透镜成像的实际应用，需掌握蜡烛和光屏固定时两次成像的物距关系，利用公式推导快速求解，难度适中，侧重规律的灵活运用。
【难度系数】
0.5
10 如图所示，在鉴定文物时，常用放大镜观察文物的细微部分。如果使用的放大镜焦距是8 cm，那么放大镜到文物的距离应该
小于
（选填“大于”“小于”或“等于”）8 cm，这时看到的像是正立、放大的虚像
。若将放大镜适当靠近文物，则观察到的像将变小
。答案
10. 小于 正立、放大的虚像 小
解析
【分析】
本题考查凸透镜成像规律在放大镜中的应用，解题思路是：首先明确放大镜的本质是凸透镜，回忆凸透镜成虚像的规律；再根据规律判断放大镜到文物的距离（物距）范围，以及像的性质；最后分析物距变化时虚像的大小变化规律。
【解析】
放大镜的工作原理是凸透镜成像，当凸透镜成正立、放大的虚像时，物距需小于焦距。已知放大镜焦距为8cm，因此放大镜到文物的距离（物距）应小于8cm，此时看到的像是正立、放大的虚像。根据凸透镜成虚像的规律：物距越小（放大镜靠近文物），所成的虚像越小，所以放大镜适当靠近文物时，观察到的像将变小。
【答案】
小于；正立、放大的虚像；小
【知识点】
凸透镜成像规律、放大镜原理
【点评】
本题结合生活实际考查凸透镜成像规律的应用，属于基础题型，需牢记凸透镜成虚像时物距与像的大小关系，难度较低。
【难度系数】
0.3
本题考查凸透镜成像规律在放大镜中的应用，解题思路是：首先明确放大镜的本质是凸透镜，回忆凸透镜成虚像的规律；再根据规律判断放大镜到文物的距离（物距）范围，以及像的性质；最后分析物距变化时虚像的大小变化规律。
【解析】
放大镜的工作原理是凸透镜成像，当凸透镜成正立、放大的虚像时，物距需小于焦距。已知放大镜焦距为8cm，因此放大镜到文物的距离（物距）应小于8cm，此时看到的像是正立、放大的虚像。根据凸透镜成虚像的规律：物距越小（放大镜靠近文物），所成的虚像越小，所以放大镜适当靠近文物时，观察到的像将变小。
【答案】
小于；正立、放大的虚像；小
【知识点】
凸透镜成像规律、放大镜原理
【点评】
本题结合生活实际考查凸透镜成像规律的应用，属于基础题型，需牢记凸透镜成虚像时物距与像的大小关系，难度较低。
【难度系数】
0.3

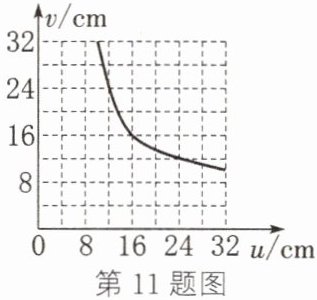

11 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，由图可知，该凸透镜的焦距是
8
cm。在实验过程中，把物体从远处逐渐靠近透镜时，从距凸透镜60 cm处移动到5 cm处的过程中看到像的大小变化情况是先变大后变小
。答案
11. 8 先变大后变小
解析
【分析】
要解决本题，需结合凸透镜成像规律：当物体位于2倍焦距处时，像也位于2倍焦距处，成倒立等大的实像，此时物距等于像距，可据此求出焦距；再根据物距变化时像的变化规律，分析物体从远处靠近透镜过程中像的大小变化。第一步，从图像中找到物距与像距相等的点，确定2倍焦距的数值，进而算出焦距；第二步，分析物体从60cm（远大于2倍焦距）移动到5cm处时，物距经过的不同阶段，对应像的大小变化情况。
【解析】
1. 求焦距：根据凸透镜成像规律，当$u=2f$时，$v=2f$，成倒立、等大的实像，此时物距等于像距。由图像可知，当$u=16\ \mathrm{cm}$时，$v=16\ \mathrm{cm}$，因此$2f=16\ \mathrm{cm}$，解得$f=8\ \mathrm{cm}$。
2. 分析像的大小变化：物体从距凸透镜60cm处（$u＞2f$）移动到5cm处，过程分为三个阶段：
当$u＞2f$时，物距减小，像距增大，像逐渐变大；
当$f＜u＜2f$时，物距减小，像距增大，像继续变大；
当$u＜f$时，物距减小（靠近透镜），成正立、放大的虚像，虚像逐渐变小。
因此，整个过程中像的大小变化是先变大后变小。
【答案】
8；先变大后变小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是利用$u=v=2f$的特点求焦距，再结合物距变化分析像的变化，属于基础应用题型，需熟练掌握成像规律的各个阶段特点。
【难度系数】
0.6
要解决本题，需结合凸透镜成像规律：当物体位于2倍焦距处时，像也位于2倍焦距处，成倒立等大的实像，此时物距等于像距，可据此求出焦距；再根据物距变化时像的变化规律，分析物体从远处靠近透镜过程中像的大小变化。第一步，从图像中找到物距与像距相等的点，确定2倍焦距的数值，进而算出焦距；第二步，分析物体从60cm（远大于2倍焦距）移动到5cm处时，物距经过的不同阶段，对应像的大小变化情况。
【解析】
1. 求焦距：根据凸透镜成像规律，当$u=2f$时，$v=2f$，成倒立、等大的实像，此时物距等于像距。由图像可知，当$u=16\ \mathrm{cm}$时，$v=16\ \mathrm{cm}$，因此$2f=16\ \mathrm{cm}$，解得$f=8\ \mathrm{cm}$。
2. 分析像的大小变化：物体从距凸透镜60cm处（$u＞2f$）移动到5cm处，过程分为三个阶段：
当$u＞2f$时，物距减小，像距增大，像逐渐变大；
当$f＜u＜2f$时，物距减小，像距增大，像继续变大；
当$u＜f$时，物距减小（靠近透镜），成正立、放大的虚像，虚像逐渐变小。
因此，整个过程中像的大小变化是先变大后变小。
【答案】
8；先变大后变小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是利用$u=v=2f$的特点求焦距，再结合物距变化分析像的变化，属于基础应用题型，需熟练掌握成像规律的各个阶段特点。
【难度系数】
0.6

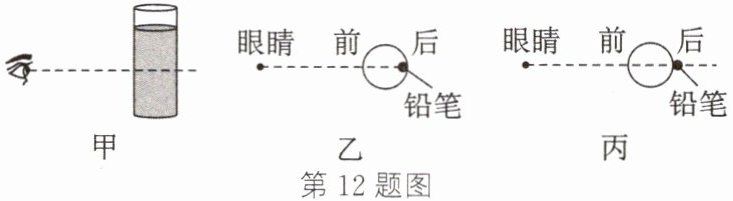

12 [2025吉安期末]如图甲，在装有水的杯子里，小红将一支铅笔分别紧贴杯壁内、外竖直放置，两次都观察到铅笔放大的像，俯视图分别如图乙、丙所示，下列说法正确的是（
A.图乙中铅笔向前移，像逐渐变大
B.图乙中铅笔向前移，像先变小后变大
C.图丙中铅笔向后移，像逐渐变大
D.图丙中铅笔向后移，像先变大后变小
D
）A.图乙中铅笔向前移，像逐渐变大
B.图乙中铅笔向前移，像先变小后变大
C.图丙中铅笔向后移，像逐渐变大
D.图丙中铅笔向后移，像先变大后变小
答案
12. D 【解析】图乙中铅笔与杯子左侧壁之间的水柱相当于凸透镜，能观察到铅笔放大的像，此时铅笔在“水凸透镜”的一倍焦距之内，则可知凸透镜成的是正立、放大的虚像；图乙中的铅笔向前移时，铅笔仍紧贴水柱，水柱变薄，对光的会聚能力减弱，则焦距变大，同时铅笔离“水凸透镜”同侧的焦点越来越远，相当于物距变小，由凸透镜成虚像的规律可知，像距也变小，像一直变小；图丙中也能观察到铅笔放大的像，当铅笔向后移动，物距变大，当铅笔在“水凸透镜”的一倍焦距以内时，由凸透镜成虚像的规律可知，像距变大，像变大；当铅笔在“水凸透镜”一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距变大时，像距变小，像变小；当铅笔在“水凸透镜”二倍焦距以外时，成倒立、缩小的实像，物距变大时，像距变小，像变小；所以图丙中铅笔向后移，像先变大后变小；综上所述，D正确。
解析
【分析】
本题围绕“水凸透镜”的成像展开，解题时需先明确图乙、丙中“水凸透镜”的结构，再结合凸透镜成虚像、实像的规律，分别分析铅笔移动时物距变化对像的影响，逐一判断各选项的正误。
【解析】
1. 分析图乙：杯子左侧的水柱相当于凸透镜，铅笔位于该“水凸透镜”的一倍焦距以内，成正立、放大的虚像。当铅笔向前移时，水柱变薄，对光的会聚能力减弱，焦距变大，同时铅笔到“水凸透镜”的距离（物距）变小。根据凸透镜成虚像的规律“物近像近像变小”，可知像会一直变小，因此A、B选项错误。
2. 分析图丙：铅笔位于“水凸透镜”的另一侧，向后移动时，物距逐渐变大：
当物距小于一倍焦距时，成正立、放大的虚像，物距变大，像变大；
当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距变大，像变小；
当物距大于二倍焦距时，成倒立、缩小的实像，物距变大，像继续变小。
因此图丙中铅笔向后移，像先变大后变小，C选项错误，D选项正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题将生活中的水杯转化为“水凸透镜”，考查凸透镜成像规律的灵活应用，需要学生清晰掌握不同物距下的成像特点及物距变化时像的变化规律，是对光学规律的实际运用。
【难度系数】
0.5
本题围绕“水凸透镜”的成像展开，解题时需先明确图乙、丙中“水凸透镜”的结构，再结合凸透镜成虚像、实像的规律，分别分析铅笔移动时物距变化对像的影响，逐一判断各选项的正误。
【解析】
1. 分析图乙：杯子左侧的水柱相当于凸透镜，铅笔位于该“水凸透镜”的一倍焦距以内，成正立、放大的虚像。当铅笔向前移时，水柱变薄，对光的会聚能力减弱，焦距变大，同时铅笔到“水凸透镜”的距离（物距）变小。根据凸透镜成虚像的规律“物近像近像变小”，可知像会一直变小，因此A、B选项错误。
2. 分析图丙：铅笔位于“水凸透镜”的另一侧，向后移动时，物距逐渐变大：
当物距小于一倍焦距时，成正立、放大的虚像，物距变大，像变大；
当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距变大，像变小；
当物距大于二倍焦距时，成倒立、缩小的实像，物距变大，像继续变小。
因此图丙中铅笔向后移，像先变大后变小，C选项错误，D选项正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题将生活中的水杯转化为“水凸透镜”，考查凸透镜成像规律的灵活应用，需要学生清晰掌握不同物距下的成像特点及物距变化时像的变化规律，是对光学规律的实际运用。
【难度系数】
0.5
