7. 小明家中有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为2000 mA、1 A和250 mA。如果总电流不允许超过3 A，他家最多还能再装300 mA的照明灯
4
盏。答案
7. 4
解析
【分析】
首先明确家庭电路中各用电器为并联连接，并联电路的总电流等于各支路电流之和。解题时需先统一电流单位，计算已有用电器的总电流，再用允许的最大总电流减去已有的总电流，得到可新增照明灯的最大电流，最后除以单盏照明灯的电流，结果取整数（舍去小数部分，保证总电流不超过限制）。
【解析】
家庭电路中各用电器并联，总电流等于各支路电流之和。
1. 统一单位：电视机电流$I_1=200\ \mathrm{mA}=0.2\ \mathrm{A}$，洗衣机电流$I_2=1\ \mathrm{A}$，每盏照明灯电流$I_3=250\ \mathrm{mA}=0.25\ \mathrm{A}$，新增照明灯电流$I_4=300\ \mathrm{mA}=0.3\ \mathrm{A}$，允许的最大总电流$I_{\mathrm{max}}=3\ \mathrm{A}$。
2. 计算已有用电器的总电流：$I_{\mathrm{已}}=I_1+I_2+2I_3=0.2\ \mathrm{A}+1\ \mathrm{A}+2×0.25\ \mathrm{A}=1.7\ \mathrm{A}$。
3. 计算可新增照明灯的最大电流：$\Delta I=I_{\mathrm{max}}-I_{\mathrm{已}}=3\ \mathrm{A}-1.7\ \mathrm{A}=1.3\ \mathrm{A}$。
4. 计算最多可装照明灯的数量：$n=\frac{\Delta I}{I_4}=\frac{1.3\ \mathrm{A}}{0.3\ \mathrm{A}}\approx4.33$，由于照明灯数量为整数，且总电流不能超过限制，故取整数4。
【答案】
4
【知识点】
并联电路电流规律、电流单位换算
【点评】
本题考查并联电路电流规律的实际应用，核心是明确家庭电路用电器的并联连接特点，需注意单位统一和结果取整的合理性，属于基础应用题。
【难度系数】
0.5
首先明确家庭电路中各用电器为并联连接，并联电路的总电流等于各支路电流之和。解题时需先统一电流单位，计算已有用电器的总电流，再用允许的最大总电流减去已有的总电流，得到可新增照明灯的最大电流，最后除以单盏照明灯的电流，结果取整数（舍去小数部分，保证总电流不超过限制）。
【解析】
家庭电路中各用电器并联，总电流等于各支路电流之和。
1. 统一单位：电视机电流$I_1=200\ \mathrm{mA}=0.2\ \mathrm{A}$，洗衣机电流$I_2=1\ \mathrm{A}$，每盏照明灯电流$I_3=250\ \mathrm{mA}=0.25\ \mathrm{A}$，新增照明灯电流$I_4=300\ \mathrm{mA}=0.3\ \mathrm{A}$，允许的最大总电流$I_{\mathrm{max}}=3\ \mathrm{A}$。
2. 计算已有用电器的总电流：$I_{\mathrm{已}}=I_1+I_2+2I_3=0.2\ \mathrm{A}+1\ \mathrm{A}+2×0.25\ \mathrm{A}=1.7\ \mathrm{A}$。
3. 计算可新增照明灯的最大电流：$\Delta I=I_{\mathrm{max}}-I_{\mathrm{已}}=3\ \mathrm{A}-1.7\ \mathrm{A}=1.3\ \mathrm{A}$。
4. 计算最多可装照明灯的数量：$n=\frac{\Delta I}{I_4}=\frac{1.3\ \mathrm{A}}{0.3\ \mathrm{A}}\approx4.33$，由于照明灯数量为整数，且总电流不能超过限制，故取整数4。
【答案】
4
【知识点】
并联电路电流规律、电流单位换算
【点评】
本题考查并联电路电流规律的实际应用，核心是明确家庭电路用电器的并联连接特点，需注意单位统一和结果取整的合理性，属于基础应用题。
【难度系数】
0.5

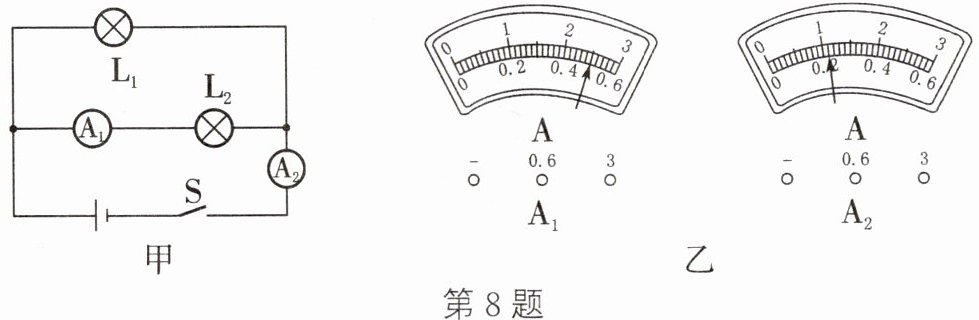

8. 在图甲所示的电路中，闭合开关S后，电流表A₁、A₂的指针位置如图乙所示，则电流表A₁的示数为
0.5
A，电流表A₂的示数为1.1
A，通过灯L₁的电流是0.6
A。答案
8. 0.5；1.1；0.6
解析
【分析】首先分析图甲的电路结构，L₁与L₂并联，电流表A₁测量通过L₂的支路电流，电流表A₂测量干路的总电流。根据并联电路“干路电流等于各支路电流之和”的规律，干路电流大于支路电流，因此指针偏角较小的A₂使用0~3A大量程，指针偏角较大的A₁使用0~0.6A小量程。接下来根据电流表的量程和分度值读取示数，再通过电流规律计算通过L₁的电流。
【解析】1. 读取电流表A₁的示数：A₁量程为0~0.6A，分度值0.02A，指针指向0.5A，故示数为0.5A；2. 读取电流表A₂的示数：A₂量程为0~3A，分度值0.1A，指针指向1.1A，故示数为1.1A；3. 计算通过L₁的电流：根据并联电路电流规律，I₁ = I总 - I₂ = 1.1A - 0.5A = 0.6A。
【答案】0.5；1.1；0.6
【知识点】并联电路电流规律、电流表的读数
【点评】本题考查并联电路电流规律的应用和电流表的读数，核心是判断电流表的测量对象与量程，属于基础应用题型。
【难度系数】0.6
【解析】1. 读取电流表A₁的示数：A₁量程为0~0.6A，分度值0.02A，指针指向0.5A，故示数为0.5A；2. 读取电流表A₂的示数：A₂量程为0~3A，分度值0.1A，指针指向1.1A，故示数为1.1A；3. 计算通过L₁的电流：根据并联电路电流规律，I₁ = I总 - I₂ = 1.1A - 0.5A = 0.6A。
【答案】0.5；1.1；0.6
【知识点】并联电路电流规律、电流表的读数
【点评】本题考查并联电路电流规律的应用和电流表的读数，核心是判断电流表的测量对象与量程，属于基础应用题型。
【难度系数】0.6

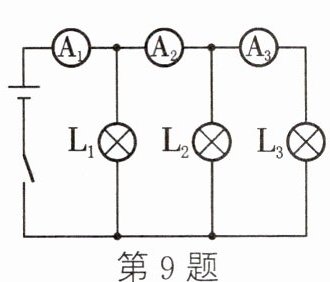

9. 如图所示，闭合开关后电流表$\mathrm{A}_1$、$\mathrm{A}_2$和$\mathrm{A}_3$的示数分别为0.3 A、0.8 A和1.2 A，那么通过$\mathrm{L}_1$的电流为
0.4
A，通过$\mathrm{L}_2$的电流为0.5
A。答案
9. 0.4；0.5
解析
【分析】
首先分析电路连接方式，三个灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$为并联；再确定各电流表测量对象：$\mathrm{A}_1$测通过$\mathrm{L}_3$的电流，$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流，$\mathrm{A}_3$测干路总电流。根据并联电路“干路电流等于各支路电流之和”的规律，逐步计算通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流。
【解析】
由电路图可知，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_1$测量通过$\mathrm{L}_3$的电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_2$与$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_3$测量干路总电流。
已知$I_{\mathrm{A}_1}=0.3\ \mathrm{A}$，$I_{\mathrm{A}_2}=0.8\ \mathrm{A}$，$I_{\mathrm{A}_3}=1.2\ \mathrm{A}$。
根据并联电路电流规律：
1. 通过$\mathrm{L}_3$的电流：$I_3 = I_{\mathrm{A}_1}=0.3\ \mathrm{A}$；
2. 通过$\mathrm{L}_2$的电流：$I_2 = I_{\mathrm{A}_2} - I_3 = 0.8\ \mathrm{A} - 0.3\ \mathrm{A}=0.5\ \mathrm{A}$；
3. 通过$\mathrm{L}_1$的电流：$I_1 = I_{\mathrm{A}_3} - I_{\mathrm{A}_2}=1.2\ \mathrm{A} - 0.8\ \mathrm{A}=0.4\ \mathrm{A}$。
【答案】
0.4；0.5
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确分析电路，明确各电流表对应的测量对象，再结合电流关系计算，属于基础应用题型，需掌握并联电路电流特点。
【难度系数】
0.7
首先分析电路连接方式，三个灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$为并联；再确定各电流表测量对象：$\mathrm{A}_1$测通过$\mathrm{L}_3$的电流，$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流，$\mathrm{A}_3$测干路总电流。根据并联电路“干路电流等于各支路电流之和”的规律，逐步计算通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流。
【解析】
由电路图可知，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_1$测量通过$\mathrm{L}_3$的电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_2$与$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_3$测量干路总电流。
已知$I_{\mathrm{A}_1}=0.3\ \mathrm{A}$，$I_{\mathrm{A}_2}=0.8\ \mathrm{A}$，$I_{\mathrm{A}_3}=1.2\ \mathrm{A}$。
根据并联电路电流规律：
1. 通过$\mathrm{L}_3$的电流：$I_3 = I_{\mathrm{A}_1}=0.3\ \mathrm{A}$；
2. 通过$\mathrm{L}_2$的电流：$I_2 = I_{\mathrm{A}_2} - I_3 = 0.8\ \mathrm{A} - 0.3\ \mathrm{A}=0.5\ \mathrm{A}$；
3. 通过$\mathrm{L}_1$的电流：$I_1 = I_{\mathrm{A}_3} - I_{\mathrm{A}_2}=1.2\ \mathrm{A} - 0.8\ \mathrm{A}=0.4\ \mathrm{A}$。
【答案】
0.4；0.5
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确分析电路，明确各电流表对应的测量对象，再结合电流关系计算，属于基础应用题型，需掌握并联电路电流特点。
【难度系数】
0.7
10. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5 A，电流表A₁的示数为0.3 A。下列说法正确的是 （
A.L₁与L₂串联
B.开关S只控制L₁
C.L₁、L₂的电流分别是0.3 A、0.2 A
D.L₁、L₂的电流分别是0.5 A、0.3 A
C
）A.L₁与L₂串联
B.开关S只控制L₁
C.L₁、L₂的电流分别是0.3 A、0.2 A
D.L₁、L₂的电流分别是0.5 A、0.3 A
答案
10. C
解析
【分析】首先观察电路图，判断电路的连接方式和电流表的测量对象：电流从电源正极流出，经电流表A₁后分为两条支路，一条通过灯泡L₁，另一条通过灯泡L₂，两支路汇合后经电流表A、开关S回到电源负极，因此L₁与L₂是并联；其中电流表A测干路总电流，电流表A₁测L₁支路的电流。再根据并联电路的电流规律（干路电流等于各支路电流之和），计算L₂的电流，最后逐一分析选项得出正确答案。
【解析】1. 电路分析：由图可知，L₁与L₂并联，电流表A测干路电流，电流表A₁测L₁支路的电流。2. 电流计算：已知干路电流I=0.5A，L₁的电流I₁=0.3A，根据并联电路电流规律I=I₁+I₂，可得L₂的电流I₂=I - I₁=0.5A - 0.3A=0.2A。3. 选项判断：A选项，L₁与L₂是并联，不是串联，错误；B选项，开关S在干路，控制整个电路，不是只控制L₁，错误；C选项，L₁电流0.3A，L₂电流0.2A，正确；D选项，L₁电流0.3A，L₂电流0.2A，错误。
【答案】C
【知识点】并联电路电流规律，电流表的使用，电路连接方式判断
【点评】本题考查并联电路的电流特点，解题关键是正确分析电路，明确电流表测量的对象，属于初中物理电学的基础题型，难度适中，需掌握串并联电路的判断方法和电流规律。
【难度系数】0.7
【解析】1. 电路分析：由图可知，L₁与L₂并联，电流表A测干路电流，电流表A₁测L₁支路的电流。2. 电流计算：已知干路电流I=0.5A，L₁的电流I₁=0.3A，根据并联电路电流规律I=I₁+I₂，可得L₂的电流I₂=I - I₁=0.5A - 0.3A=0.2A。3. 选项判断：A选项，L₁与L₂是并联，不是串联，错误；B选项，开关S在干路，控制整个电路，不是只控制L₁，错误；C选项，L₁电流0.3A，L₂电流0.2A，正确；D选项，L₁电流0.3A，L₂电流0.2A，错误。
【答案】C
【知识点】并联电路电流规律，电流表的使用，电路连接方式判断
【点评】本题考查并联电路的电流特点，解题关键是正确分析电路，明确电流表测量的对象，属于初中物理电学的基础题型，难度适中，需掌握串并联电路的判断方法和电流规律。
【难度系数】0.7

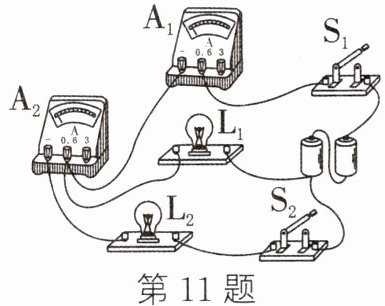

11. 如图所示电路中，开关S闭合，通过两灯$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为0.6 A和0.4 A，下列说法正确的是（
A.电流表$\mathrm{A}_1$示数为0.6 A，$\mathrm{A}_2$示数为0.4 A，两灯电压不相等
B.电流表$\mathrm{A}_1$示数为0.6 A，$\mathrm{A}_2$示数为1 A，两灯电压相等
C.电流表$\mathrm{A}_1$示数为1 A，$\mathrm{A}_2$示数为0.4 A，两灯电压相等
D.电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数都为1 A，两灯电压不相等
C
）A.电流表$\mathrm{A}_1$示数为0.6 A，$\mathrm{A}_2$示数为0.4 A，两灯电压不相等
B.电流表$\mathrm{A}_1$示数为0.6 A，$\mathrm{A}_2$示数为1 A，两灯电压相等
C.电流表$\mathrm{A}_1$示数为1 A，$\mathrm{A}_2$示数为0.4 A，两灯电压相等
D.电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数都为1 A，两灯电压不相等
答案
11. C
解析
【分析】首先判断电路连接方式，明确$\mathrm{L}_1$与$\mathrm{L}_2$为并联；并联电路各支路电压相等，可先排除电压不等的选项；再确定电流表的测量对象：$\mathrm{A}_2$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$的电流，$\mathrm{A}_1$在干路，测总电流；最后根据并联电路电流规律（干路电流等于各支路电流之和）计算$\mathrm{A}_1$的示数，结合选项选出正确答案。
【解析】1. 电路分析：开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，根据并联电路的电压特点，各支路两端电压相等，因此两灯电压相等，排除A、D选项；2. 电流表测量对象：电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流，故$\mathrm{A}_2$示数为0.4A；电流表$\mathrm{A}_1$在干路，测量干路总电流；3. 电流计算：根据并联电路的电流规律，干路电流等于各支路电流之和，即$I = I_1 + I_2 = 0.6\,\mathrm{A} + 0.4\,\mathrm{A} = 1\,\mathrm{A}$，因此$\mathrm{A}_1$示数为1A，符合选项C的描述。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题考查并联电路的电流和电压特点，解题关键是正确判断电流表的测量对象，属于电学基础题，难度适中。
【难度系数】0.6
【解析】1. 电路分析：开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，根据并联电路的电压特点，各支路两端电压相等，因此两灯电压相等，排除A、D选项；2. 电流表测量对象：电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流，故$\mathrm{A}_2$示数为0.4A；电流表$\mathrm{A}_1$在干路，测量干路总电流；3. 电流计算：根据并联电路的电流规律，干路电流等于各支路电流之和，即$I = I_1 + I_2 = 0.6\,\mathrm{A} + 0.4\,\mathrm{A} = 1\,\mathrm{A}$，因此$\mathrm{A}_1$示数为1A，符合选项C的描述。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题考查并联电路的电流和电压特点，解题关键是正确判断电流表的测量对象，属于电学基础题，难度适中。
【难度系数】0.6

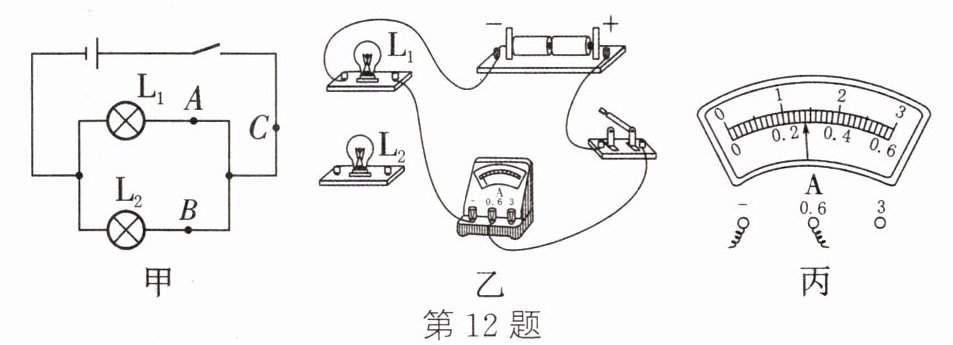

12.（长春中考）在“探究并联电路中干路电流与各支路电流的关系”的实验中：

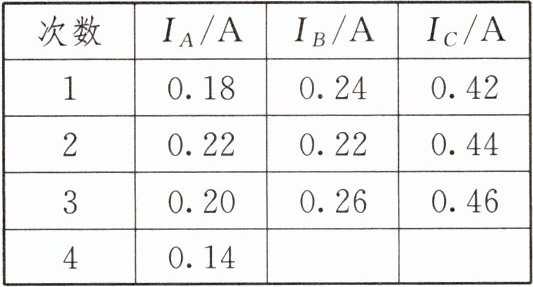

次数 $I_A/\mathrm{A}$ $I_B/\mathrm{A}$ $I_C/\mathrm{A}$
1 0.18 0.24 0.42
2 0.22 0.22 0.44
3 0.20 0.26 0.46
4 0.14
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡$\mathrm{L}_1$的电流。连接电路时应开关。
（2）用电流表分别测量$A$、$B$、$C$三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中$B$点的电流如图丙所示，则$I_B=$A；分析数据可知：并联电路中电流的特点是。
（3）在第2次实验中测得$A$、$B$两点的电流相等，原因可能是。
次数 $I_A/\mathrm{A}$ $I_B/\mathrm{A}$ $I_C/\mathrm{A}$
1 0.18 0.24 0.42
2 0.22 0.22 0.44
3 0.20 0.26 0.46
4 0.14
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡$\mathrm{L}_1$的电流。连接电路时应开关。
（2）用电流表分别测量$A$、$B$、$C$三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中$B$点的电流如图丙所示，则$I_B=$A；分析数据可知：并联电路中电流的特点是。
（3）在第2次实验中测得$A$、$B$两点的电流相等，原因可能是。
答案
12. (1)
，断开 (2) 0.28，干路电流等于各支路电流之和 (3) 所用灯泡规格相同解析
【分析】
要解决这道探究并联电路电流规律的实验题，需分步骤思考：第（1）问，连接电路时为保护电路，开关必须断开；要让电流表测L₁的电流，需将电流表与L₁串联，结合实物图完成导线连接。第（2）问，电流表读数需先确定量程和分度值，再读取示数；通过表格数据对比，总结并联电路干路与支路电流的关系。第（3）问，并联电路各支路电压相等，电流相等的原因可结合欧姆定律，从灯泡规格（电阻）角度分析。
【解析】
（1）连接电路时，为防止短路损坏器材，应断开开关；要使电流表测量流过L₁的电流，需将电流表与L₁串联，实物连接时，将L₁的一个接线柱连接到电流表的“0.6”接线柱上。
（2）电流表选用0~0.6A量程，分度值为0.02A，指针对应示数为0.28A；分析表格数据，各支路电流之和等于干路电流，因此并联电路的电流特点是干路电流等于各支路电流之和。
（3）并联电路中各支路两端电压相等，根据欧姆定律I=U/R，当所用灯泡规格相同（电阻相同）时，两支路电流相等，故第2次实验中A、B两点电流相等。
【答案】
(1) 断开；(2) 0.28，干路电流等于各支路电流之和；(3) 所用灯泡规格相同
【知识点】
并联电路电流规律，电流表使用
【点评】
本题围绕探究并联电路电流规律的实验展开，考查电路连接、电流表读数、实验结论推导及实验现象分析，是电学实验的基础题型，需掌握实验操作要点和规律应用。
【难度系数】
0.5
要解决这道探究并联电路电流规律的实验题，需分步骤思考：第（1）问，连接电路时为保护电路，开关必须断开；要让电流表测L₁的电流，需将电流表与L₁串联，结合实物图完成导线连接。第（2）问，电流表读数需先确定量程和分度值，再读取示数；通过表格数据对比，总结并联电路干路与支路电流的关系。第（3）问，并联电路各支路电压相等，电流相等的原因可结合欧姆定律，从灯泡规格（电阻）角度分析。
【解析】
（1）连接电路时，为防止短路损坏器材，应断开开关；要使电流表测量流过L₁的电流，需将电流表与L₁串联，实物连接时，将L₁的一个接线柱连接到电流表的“0.6”接线柱上。
（2）电流表选用0~0.6A量程，分度值为0.02A，指针对应示数为0.28A；分析表格数据，各支路电流之和等于干路电流，因此并联电路的电流特点是干路电流等于各支路电流之和。
（3）并联电路中各支路两端电压相等，根据欧姆定律I=U/R，当所用灯泡规格相同（电阻相同）时，两支路电流相等，故第2次实验中A、B两点电流相等。
【答案】
(1) 断开；(2) 0.28，干路电流等于各支路电流之和；(3) 所用灯泡规格相同
【知识点】
并联电路电流规律，电流表使用
【点评】
本题围绕探究并联电路电流规律的实验展开，考查电路连接、电流表读数、实验结论推导及实验现象分析，是电学实验的基础题型，需掌握实验操作要点和规律应用。
【难度系数】
0.5
