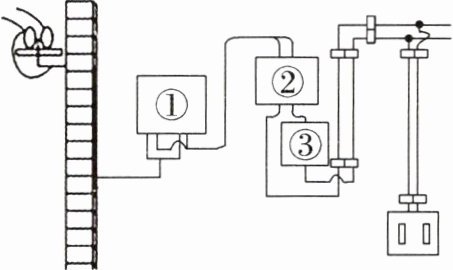

1.某同学家部分家庭电路的示意图如图所示，其中①②③应安装的元件依次是 （
D
）


A.总开关、电能表、保险装置
B.总开关、保险装置、电能表
C.电能表、保险装置、总开关
D.电能表、总开关、保险装置

答案

D
[解析]家庭电路从进户线开始,依次是电能表、总开关、保险装置、插座、开关和用电器等元件,D正确。
2.为了防止家庭电路中电流过大时线路损坏，通常在相线上安装保险丝，保险丝的材料应选择（
D
）

A.电阻比较大，熔点比较高
B.电阻比较小，熔点比较低
C.电阻比较小，熔点比较高
D.电阻比较大，熔点比较低

答案

D
[解析]保险丝是利用电流热效应来工作的,应选择电阻比较大、熔点比较低的材料制成;电阻比较大,当电流过大时,在相同时间内产生较多的热量,熔点较低有利于它及时熔断来保护电路,D正确。

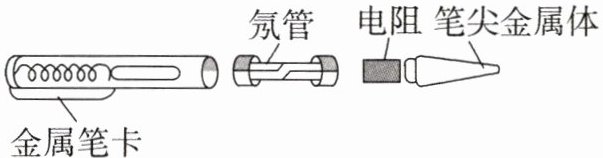

3.测电笔的构造示意图如图所示，其笔尾的金属笔卡是
导体
（选填“导体”或“绝缘体”），金属笔尖和金属笔卡间应
串
（选填“串”或“并”）联一个高阻值的电阻。

答案

导体 串
[解析]测电笔笔尾的金属笔卡是导体,金属笔尖和金属笔卡间应串联一个高阻值的电阻,这样才能降低通过人体的电流。
4.家庭电路中,各用电器是
并
联的。某同学家房间内的部分电路如图所示,开关闭合后,灯泡正常发光,此时用测电笔检验A点处,氖管
发光
(选填“发光”或“不发光”)。

答案

并 发光
[解析]家庭电路中,各个用电器工作时互不影响,是并联的;开关闭合后,灯泡正常发光,此时用测电笔检验A点处,A处与相线相连,故氖管会发光。
5.(江西萍乡模拟)电工师傅随身携带的一个“保命插头”如图所示，检修电路时，先把这个插头插在能正常通电的插座中，若有人误闭合总开关送电，检修电路将发生
短路
(选填“短路”或“断路”)，保护装置中的
空气开关
(选填“空气开关”或“漏电开关”)跳闸，从而能避免电工师傅触电。

答案

短路 空气开关
[解析]检修电路时,先把这个插头插在能正常通电的插座中,若有人误闭合总开关送电,检修电路将发生短路,保护装置中的空气开关跳闸,从而能避免电工师傅触电。
6.练思维·逆向思维 如图所示,根据图示可知导线a是
相线
（选填“相线”或“中性线”）；甲、乙两处分别连接灯泡和开关,则
乙
（选填“甲”或“乙”）处是灯泡。

中考真题初体验

答案

相线 乙
[解析]保险丝应该连接在相线上,所以a是相线;灯泡应该与相线、中性线连接,所以b是中性线,开关应连接在相线与灯泡之间,所以甲是开关、乙是灯泡。
【点拨】根据保险丝连接的导线性质确定导线a的种类;根据用电器的连接原则确定灯泡或开关的位置。
7.(黑龙江绥化)家庭部分电路的示意图如图所示,进户线在图中左侧。闭合开关,灯泡不亮,用测电笔检测发现:a、b、c三处氖管发光,d处氖管不发光。电路故障是(
C
)


A.灯泡断路
B.b、c间断路
C.a、d间断路
D.进户线中性线断路
答案 P31

答案

C
[解析]若灯泡断路,则a处不与相线相连,测电笔在a处不会发光,A错误;若b、c间断路,b处不与相线相连,测电笔在b处不会发光,B错误;若a、d间断路,d处不与相线相连,测电笔在d处不会发光,a处通过灯泡与相线相连,b、c在相线上,故a、b、c三处氖管都发光,与题干描述现象一致,C正确;若进户线中性线断路,d处会通过a处、灯泡与相线相连,测电笔在d处会发光,D错误。
