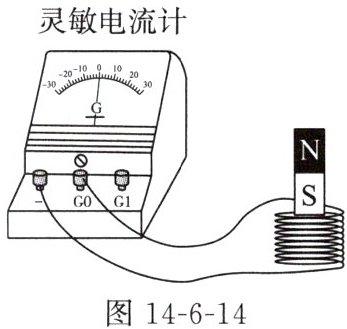

9. 如图14-6-14所示，小明用线圈、条形磁体和灵敏电流计来验证电磁感应现象，下列操作不能使灵敏电流计指针发生偏转的是（
A.线圈不动，磁体快速向上运动
B.线圈不动，磁体快速向下运动
C.磁体不动，线圈快速向上运动
D.线圈和磁体同时同速向上运动
D
）。A.线圈不动，磁体快速向上运动
B.线圈不动，磁体快速向下运动
C.磁体不动，线圈快速向上运动
D.线圈和磁体同时同速向上运动
答案
9. D
解析
【分析】要判断灵敏电流计指针是否偏转，需依据电磁感应的核心条件：闭合电路的磁通量发生变化（或导体切割磁感线）。解题思路是逐一分析各选项中线圈与磁体的相对运动状态，判断是否满足感应电流产生的条件：若线圈与磁体存在相对运动，线圈切割磁感线，磁通量变化，会产生感应电流，指针偏转；若两者相对静止，无相对运动，磁通量不变，无感应电流，指针不偏转。
【解析】感应电流产生的条件是：闭合电路的磁通量发生变化。
选项A：线圈不动，磁体快速向上运动，线圈与磁体发生相对运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项B：线圈不动，磁体快速向下运动，线圈与磁体发生相对运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项C：磁体不动，线圈快速向上运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项D：线圈和磁体同时同速向上运动，两者相对静止，线圈未切割磁感线，磁通量不变，无感应电流，指针不偏转。因此不能使灵敏电流计指针偏转的是D。
【答案】D
【知识点】电磁感应现象、感应电流产生条件
【点评】本题考查电磁感应的基础应用，核心是判断线圈与磁体是否存在相对运动（即磁通量是否变化），属于对基础概念的直接考查，难度较低。
【难度系数】0.3
【解析】感应电流产生的条件是：闭合电路的磁通量发生变化。
选项A：线圈不动，磁体快速向上运动，线圈与磁体发生相对运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项B：线圈不动，磁体快速向下运动，线圈与磁体发生相对运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项C：磁体不动，线圈快速向上运动，线圈切割磁感线，磁通量变化，产生感应电流，指针偏转。
选项D：线圈和磁体同时同速向上运动，两者相对静止，线圈未切割磁感线，磁通量不变，无感应电流，指针不偏转。因此不能使灵敏电流计指针偏转的是D。
【答案】D
【知识点】电磁感应现象、感应电流产生条件
【点评】本题考查电磁感应的基础应用，核心是判断线圈与磁体是否存在相对运动（即磁通量是否变化），属于对基础概念的直接考查，难度较低。
【难度系数】0.3

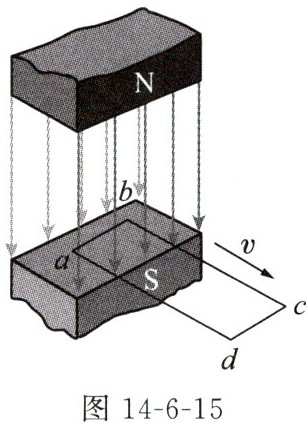

10. 如图14-6-15所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出，则(
图14-6-15
A.在此过程中，电能转化为机械能
B.导线框中不会产生感应电流，因为电路中没有电源
C.导线框中会产生感应电流，整个导线框都是电源
D.导线框中会产生感应电流，导线框ab段相当于电源
D
)。图14-6-15
A.在此过程中，电能转化为机械能
B.导线框中不会产生感应电流，因为电路中没有电源
C.导线框中会产生感应电流，整个导线框都是电源
D.导线框中会产生感应电流，导线框ab段相当于电源
答案
10. D
解析
【分析】
要解决本题，需结合电磁感应的相关知识：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，此过程机械能转化为电能；产生感应电流的导体部分相当于电源。解题时，先判断导线框拉出过程中是否满足感应电流的产生条件，再确定感应电源的对应部分。
【解析】
1. 感应电流产生的条件：闭合电路、一部分导体、做切割磁感线运动。本题中，导线框abcd是闭合电路，拉出过程中，ab段处于磁场内，运动方向与磁感线垂直，做切割磁感线运动，因此导线框中会产生感应电流，该过程是机械能转化为电能，故A（电能转机械能）、B（无感应电流）错误。
2. 产生感应电流的部分相当于电源，导线框中仅ab段在磁场中切割磁感线，所以ab段相当于电源，并非整个导线框都是电源，故C错误，D正确。
【答案】
D
【知识点】
电磁感应现象；感应电流产生条件；电源的判断
【点评】
本题考查电磁感应的基础应用，核心是掌握感应电流产生的条件及感应电源的判断，属于常规基础题型，需准确理解电磁感应原理。
【难度系数】
0.5
要解决本题，需结合电磁感应的相关知识：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，此过程机械能转化为电能；产生感应电流的导体部分相当于电源。解题时，先判断导线框拉出过程中是否满足感应电流的产生条件，再确定感应电源的对应部分。
【解析】
1. 感应电流产生的条件：闭合电路、一部分导体、做切割磁感线运动。本题中，导线框abcd是闭合电路，拉出过程中，ab段处于磁场内，运动方向与磁感线垂直，做切割磁感线运动，因此导线框中会产生感应电流，该过程是机械能转化为电能，故A（电能转机械能）、B（无感应电流）错误。
2. 产生感应电流的部分相当于电源，导线框中仅ab段在磁场中切割磁感线，所以ab段相当于电源，并非整个导线框都是电源，故C错误，D正确。
【答案】
D
【知识点】
电磁感应现象；感应电流产生条件；电源的判断
【点评】
本题考查电磁感应的基础应用，核心是掌握感应电流产生的条件及感应电源的判断，属于常规基础题型，需准确理解电磁感应原理。
【难度系数】
0.5
11. 某新型电动汽车具有各种“超能力”，其动力系统是由四个独立驱动电机构成的；能量回收系统可以将车辆制动时的部分能量转化为电能，储存在蓄电池中。下列说法正确的是(
A.驱动电机与发电机的原理相同
B.四个独立驱动电机是并联的
C.能量回收系统与电动机的原理相同
D.能量回收时，蓄电池相当于电源
B
)。A.驱动电机与发电机的原理相同
B.四个独立驱动电机是并联的
C.能量回收系统与电动机的原理相同
D.能量回收时，蓄电池相当于电源
答案
11. B
解析
【分析】
本题结合电动汽车的实际应用，考查电磁学相关基础知识点，需逐一分析各选项，明确电机、发电机的原理，电路连接方式，以及能量转化时元件的作用，从而判断正确选项。
【解析】
逐一分析各选项：
选项A：驱动电机的工作原理是通电导体在磁场中受到力的作用，将电能转化为机械能；发电机的原理是电磁感应现象，将机械能转化为电能，二者原理不同，故A错误。
选项B：并联电路中各用电器可独立工作、互不影响，四个独立驱动电机需要各自独立运转，因此它们的连接方式为并联，故B正确。
选项C：能量回收系统是将车辆制动的机械能转化为电能，原理是电磁感应现象（与发电机相同）；电动机的原理是通电导体在磁场中受力运动，二者原理不同，故C错误。
选项D：能量回收时，是将回收的电能储存到蓄电池中，此时蓄电池消耗电能，相当于用电器，而非电源，故D错误。
【答案】
B
【知识点】
电磁感应、电路连接方式、能量转化
【点评】
本题以新型电动汽车为载体，考查电磁学核心基础知识点，注重知识在实际场景中的应用，难度适中，需准确区分电机、发电机的原理及电路元件的作用。
【难度系数】
0.5
本题结合电动汽车的实际应用，考查电磁学相关基础知识点，需逐一分析各选项，明确电机、发电机的原理，电路连接方式，以及能量转化时元件的作用，从而判断正确选项。
【解析】
逐一分析各选项：
选项A：驱动电机的工作原理是通电导体在磁场中受到力的作用，将电能转化为机械能；发电机的原理是电磁感应现象，将机械能转化为电能，二者原理不同，故A错误。
选项B：并联电路中各用电器可独立工作、互不影响，四个独立驱动电机需要各自独立运转，因此它们的连接方式为并联，故B正确。
选项C：能量回收系统是将车辆制动的机械能转化为电能，原理是电磁感应现象（与发电机相同）；电动机的原理是通电导体在磁场中受力运动，二者原理不同，故C错误。
选项D：能量回收时，是将回收的电能储存到蓄电池中，此时蓄电池消耗电能，相当于用电器，而非电源，故D错误。
【答案】
B
【知识点】
电磁感应、电路连接方式、能量转化
【点评】
本题以新型电动汽车为载体，考查电磁学核心基础知识点，注重知识在实际场景中的应用，难度适中，需准确区分电机、发电机的原理及电路元件的作用。
【难度系数】
0.5

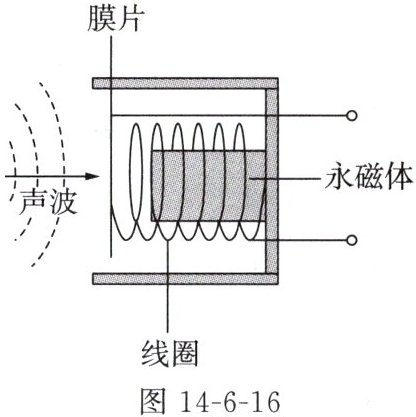

12. 图14-6-16是动圈式话筒的结构示意图(部分)。声波使膜片左右振动，连接在膜片上的线圈也随之一起振动，切割永磁体的磁感线，从而产生电流。在此过程中(
A.利用了电磁感应原理
B.利用了通电导体在磁场中受到力的作用的原理
C.利用了电流的磁效应
D.产生了直流电
A
)。A.利用了电磁感应原理
B.利用了通电导体在磁场中受到力的作用的原理
C.利用了电流的磁效应
D.产生了直流电
答案
12. A
解析
【分析】
要解决这道题，需先明确动圈式话筒的工作原理：声波带动膜片及相连的线圈振动，线圈在永磁体的磁场中做切割磁感线运动，闭合电路的线圈中会产生感应电流，该过程属于电磁感应现象。接下来逐一分析选项，判断各选项对应的物理原理是否与题干匹配。
【解析】
选项A：线圈在磁场中切割磁感线产生电流，符合电磁感应原理（闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流），该选项正确。
选项B：通电导体在磁场中受力是电动机的工作原理，而动圈式话筒是产生感应电流，并非利用通电导体受力运动，该选项错误。
选项C：电流的磁效应是指电流周围存在磁场（如电磁铁），与题干中产生感应电流的过程无关，该选项错误。
选项D：线圈随膜片左右振动，切割磁感线的方向不断变化，产生的感应电流方向也会周期性改变，属于交流电，不是直流电，该选项错误。
【答案】
A
【知识点】
电磁感应现象、动圈式话筒原理
【点评】
本题考查电磁感应在动圈式话筒中的应用，需区分电磁感应、电流的磁效应、通电导体在磁场中受力等不同电磁学原理，属于基础概念应用类题目。
【难度系数】
0.6
要解决这道题，需先明确动圈式话筒的工作原理：声波带动膜片及相连的线圈振动，线圈在永磁体的磁场中做切割磁感线运动，闭合电路的线圈中会产生感应电流，该过程属于电磁感应现象。接下来逐一分析选项，判断各选项对应的物理原理是否与题干匹配。
【解析】
选项A：线圈在磁场中切割磁感线产生电流，符合电磁感应原理（闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流），该选项正确。
选项B：通电导体在磁场中受力是电动机的工作原理，而动圈式话筒是产生感应电流，并非利用通电导体受力运动，该选项错误。
选项C：电流的磁效应是指电流周围存在磁场（如电磁铁），与题干中产生感应电流的过程无关，该选项错误。
选项D：线圈随膜片左右振动，切割磁感线的方向不断变化，产生的感应电流方向也会周期性改变，属于交流电，不是直流电，该选项错误。
【答案】
A
【知识点】
电磁感应现象、动圈式话筒原理
【点评】
本题考查电磁感应在动圈式话筒中的应用，需区分电磁感应、电流的磁效应、通电导体在磁场中受力等不同电磁学原理，属于基础概念应用类题目。
【难度系数】
0.6

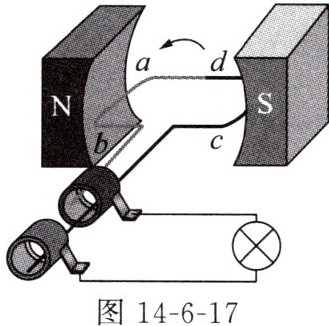

13. 图14-6-17是发电机模型，下列说法正确的是(
A.线圈在图示位置时不能产生感应电流
B.线圈从图示位置转过$90°$瞬间，线圈中没有电流
C.线圈从图示位置转过$180°$后，线圈中的电流方向不变
D.线圈受外力转动，转动过程中不受磁场力的作用
B
)。A.线圈在图示位置时不能产生感应电流
B.线圈从图示位置转过$90°$瞬间，线圈中没有电流
C.线圈从图示位置转过$180°$后，线圈中的电流方向不变
D.线圈受外力转动，转动过程中不受磁场力的作用
答案
13. B
解析
【分析】要解答本题，需掌握发电机的工作原理（电磁感应现象）、感应电流产生的条件、中性面的特点以及交变电流的方向变化规律，同时明确通电导体在磁场中会受磁场力作用。逐一分析各选项的正误：先判断图示位置是否产生感应电流，再分析转过90°、180°时的电流情况，最后判断转动时是否受磁场力。
【解析】
选项A：图示位置中，线圈的ab边和cd边均在切割磁感线，闭合电路的一部分导体做切割磁感线运动时会产生感应电流，因此图示位置能产生感应电流，A错误。
选项B：线圈从图示位置转过90°瞬间，线圈平面与磁感线垂直，处于中性面，此时磁通量最大，感应电动势为0，线圈中没有电流，B正确。
选项C：线圈转动过程中，每转过半周（180°），导体切割磁感线的方向发生改变，因此线圈中的电流方向会随之改变，C错误。
选项D：线圈受外力转动时，线圈中会产生感应电流，而通电导体在磁场中会受到磁场力的作用，D错误。
【答案】B
【知识点】电磁感应现象；发电机原理；交变电流
【点评】本题考查发电机的基础原理，核心是对中性面特点、感应电流产生条件的理解，属于概念应用类题目，需准确掌握相关知识点即可解答。
【难度系数】0.5
【解析】
选项A：图示位置中，线圈的ab边和cd边均在切割磁感线，闭合电路的一部分导体做切割磁感线运动时会产生感应电流，因此图示位置能产生感应电流，A错误。
选项B：线圈从图示位置转过90°瞬间，线圈平面与磁感线垂直，处于中性面，此时磁通量最大，感应电动势为0，线圈中没有电流，B正确。
选项C：线圈转动过程中，每转过半周（180°），导体切割磁感线的方向发生改变，因此线圈中的电流方向会随之改变，C错误。
选项D：线圈受外力转动时，线圈中会产生感应电流，而通电导体在磁场中会受到磁场力的作用，D错误。
【答案】B
【知识点】电磁感应现象；发电机原理；交变电流
【点评】本题考查发电机的基础原理，核心是对中性面特点、感应电流产生条件的理解，属于概念应用类题目，需准确掌握相关知识点即可解答。
【难度系数】0.5
