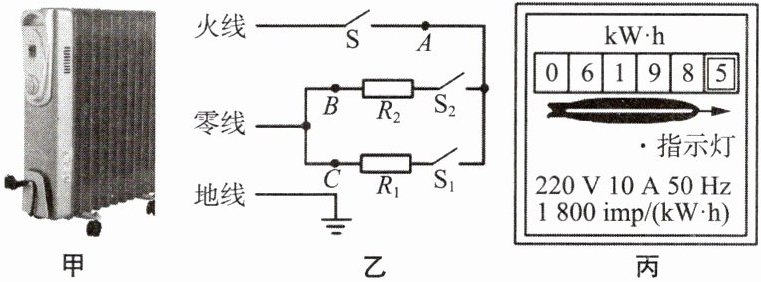

1.冬季房间温度较低，小张的爸爸购买了一台电油汀加热器，给房间提供热量.如图甲所示，其原理是通过电热管加热腔体内的导热油，然后热油在腔体内循环，把热量通过散热片散发到空气中.

(1)小张阅读了使用说明书，结合安全常识，准备使用加热器.下列说法不合理的是()
A. 用导热油而不用水的原因是油升温快
B. 使用三脚插头主要是为了防止使用时脱落
C. 在加热器周围加装隔热材料是为了防止烫伤
D. 为了防止空烧起火，加热器设置了防倾倒功能
(2)小张发现该加热器具有调温功能，达到设定温度后整个电路会自动断开，该温控开关应安装在图乙中 (选填“A”“B”或“C”)点.
(3)小张将加热器开到高温挡加热，但是制热也比较慢，猜想可能是加热器的实际功率过低.于是用如图丙所示的电能表进行测量，在3 min内，电能表指示灯闪烁了162 次，imp为闪烁次数，则加热器的实际功率为W.
(4)小张估算在连续使用8 h加热器时，理论上将消耗16度电，为了更节能地使用加热器，请你提出一条省电技巧：.

B
A
1800
开一段时间后关闭电源，用余温保持房间暖和(或先开高温挡，后调为低温挡)

【分析】
1. 第(1)题：逐一分析各选项，结合比热容特性、三脚插头的作用、安全用电常识判断合理性，明确三脚插头是为防止漏电触电，而非防止脱落，以此找出不合理选项。
2. 第(2)题：温控开关需控制整个电路，且为用电安全，开关应接在火线上，分析图中A、B、C三点的位置，确定符合要求的点。
3. 第(3)题：根据电能表的参数含义，先计算指示灯闪烁162次消耗的电能，再结合工作时间，利用功率公式计算实际功率。
4. 第(4)题：从减少电能浪费的角度，思考省电方法，比如利用设备余温、合理调节挡位等。
【解析】
(1) 对各选项分析：
A：油的比热容小于水，相同质量的油和水吸收相同热量时，油升温更快，该说法合理；
B：三脚插头的作用是将用电器金属外壳接地，避免漏电时发生触电事故，并非防止使用时脱落，该说法不合理；
C：在加热器周围加装隔热材料，可避免人体直接接触高温部件，防止烫伤，该说法合理；
D：加热器的防倾倒功能，能避免倾倒后空烧引发起火，该说法合理。
因此选B。
(2) 温控开关要控制整个电路，且为了用电安全，开关应安装在火线上，这样断开开关后用电器不带电。图中A点位于火线干路，所以温控开关应安装在A点。
(3) 电能表参数$ 1800\mathrm{imp/(kW·h)} $表示每消耗$ 1\mathrm{kW·h} $的电能，指示灯闪烁1800次。
3min内指示灯闪烁162次，消耗的电能：
$ W = \frac{162}{1800}\mathrm{kW·h} = 0.09\mathrm{kW·h} $
工作时间$ t = 3\min = \frac{3}{60}\mathrm{h} = 0.05\mathrm{h} $
加热器的实际功率：
$ P = \frac{W}{t} = \frac{0.09\mathrm{kW·h}}{0.05\mathrm{h}} = 1.8\mathrm{kW} = 1800\mathrm{W} $
(4) 省电技巧：开一段时间后关闭电源，用余温保持房间暖和（或先开高温挡，后调为低温挡）。
【答案】
(1) B
(2) A
(3) 1800
(4) 开一段时间后关闭电源，用余温保持房间暖和(或先开高温挡，后调为低温挡)
【知识点】
安全用电常识、电功率计算、电能表参数理解
【点评】
本题结合生活中的电油汀加热器，考查了安全用电、电功率计算等知识，体现物理与生活的紧密联系，要求学生将物理知识应用到实际生活场景中。
【难度系数】
0.6

2.小明发现爷爷养花的阳光房冬冷夏热，不利于花卉生长.在综合实践课上，他与活动小组的同学开展了为爷爷设计“阳光环保智慧小屋”的活动.
【项目分解】
(1)设计冬季太阳能辅助加热系统.
(2)设计夏季遮光控温系统.
【项目实施】
(一)设计冬季太阳能辅助加热系统

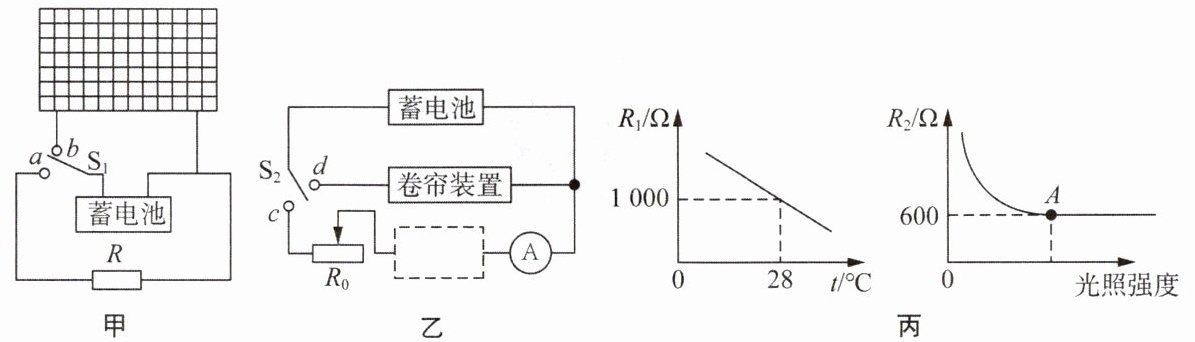

如图甲所示，该小组同学设计了冬季太阳能辅助加热系统电路，其中$R$为加热电阻，阳光房屋顶安装的太阳能电池板用来获得电能.

(1)白天，太阳能电池板给蓄电池充电，此时的“蓄电池”相当于电路中的.
(2)晚上，屋内温度较低时，控制开关$\mathrm{S_1}$自动接 (选填“$a$”或“$b$”)，$R$对室内进行辅助加热.
(二)设计夏季自动遮阳控温系统
阳光房的屋顶是用玻璃做的，夏天光照太强、屋内温度过高，不利于花卉生长.该小组同学利用热敏电阻$R_1$和光敏电阻$R_2$重新设计了简化电路如图乙所示.蓄电池的电压恒为24 V，变阻器$R_0$的最大阻值为$1\ 500\ \Omega$，$R_1$和$R_2$的阻值变化情况如图丙所示，虚线框内$R_1$和$R_2$应该 联，此时变阻器$R_0$接入的阻值为$\ \Omega$.
【项目优化】
(4)若设定屋内温度为$26\ ℃$时，卷帘装置就能拉动遮阳帘遮光，应将变阻器$R_0$的滑片向 (选填“左”或“右”)端适当移动一些.

用电器
a
串
800
左

【分析】
我们分模块逐步分析每个问题：
1. 冬季系统(1)：电路中用电器是消耗电能的装置，蓄电池充电时将电能转化为化学能，属于消耗电能，因此相当于用电器。
2. 冬季系统(2)：晚上需要加热电阻R工作，观察甲图可知，开关$\mathrm{S_1}$接$a$时，蓄电池与R形成闭合通路，R能通电发热，实现辅助加热，因此接$a$。
3. 夏季系统电路：要实现温度过高且光照过强时启动卷帘，热敏电阻$R_1$（温度升高阻值减小）和光敏电阻$R_2$（光照增强阻值减小）需共同作用，串联时总电阻为两者之和，能同时受温度和光照两个因素影响，当两者阻值都减小时，总电阻减小，电路电流增大，触发卷帘工作。结合丙图数据，利用欧姆定律可计算出变阻器$R_0$的阻值。
4. 项目优化(4)：设定温度26℃时启动，该温度低于28℃，$R_1$的阻值会大于1000Ω，为保持总电阻不变（使电流达到启动值），需减小$R_0$的阻值，滑动变阻器左移时接入阻值变小，因此向左移动滑片。
【解析】
(1) 白天太阳能电池板给蓄电池充电，蓄电池消耗电能，将电能转化为化学能，因此此时蓄电池相当于电路中的用电器。
(2) 晚上需要加热电阻$R$工作，当开关$\mathrm{S_1}$接$a$时，蓄电池与$R$组成闭合电路，$R$通电发热，可对室内进行辅助加热，故接$\boldsymbol{a}$。
(3) 夏季遮阳控温需要同时满足温度过高和光照过强的条件启动卷帘，因此$R_1$和$R_2$应串联，这样总电阻受两者共同影响。
由丙图可知，温度为28℃时$R_1=1000\ \Omega$，光照强度在A点时$R_2=600\ \Omega$，蓄电池电压为24V，假设启动时电路电流$I=\frac{24\ \mathrm{V}}{2400\ \Omega}=0.01\ \mathrm{A}$，则总电阻$R_{\mathrm{总}}=\frac{U}{I}=\frac{24\ \mathrm{V}}{0.01\ \mathrm{A}}=2400\ \Omega$，因此变阻器$R_0$的阻值：
$R_0=R_{\mathrm{总}}-R_1-R_2=2400\ \Omega-1000\ \Omega-600\ \Omega=800\ \Omega$。
(4) 设定屋内温度为26℃时启动，26℃低于28℃，由丙图可知$R_1$的阻值大于1000Ω，为保持电路总电阻不变（使电流达到启动卷帘的数值），需减小$R_0$的阻值，滑动变阻器$R_0$滑片向左移动时接入阻值变小，故应向左端移动。
【答案】
(1) 用电器
(2) $a$
(3) 串；$800$
(4) 左
【知识点】
电路的组成；串并联电路特点；滑动变阻器的使用
【点评】
本题结合实际生活场景，将电路概念、串并联规律、欧姆定律与滑动变阻器应用结合，需要结合图像分析电阻变化规律，侧重考查知识的实际应用能力，引导学生用物理知识解决生活问题。
【难度系数】
0.6
