9. 如图16-2-7所示,当电压表的示数为2.5V时,灯$L_2$两端的电压()。

A.有可能大于2.5V
B.有可能小于2.5V
C.一定等于2.5V
D.无法判断

C

由图可知，灯$L_1$与$L_2$并联，电压表并联在$L_1$两端，测量$L_1$两端电压。在并联电路中，各支路两端电压相等，所以$L_2$两端电压等于$L_1$两端电压，即$L_2$两端电压为$2.5\ V$。
C

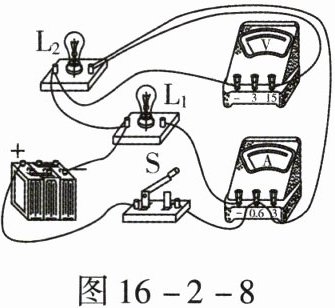

10. 如图16-2-8所示的电路中,电源电压不变,开关S闭合,灯$L_1$和$L_2$都正常发光,一段时间后,突然其中一灯熄灭,而电压表和电流表的示数都不变,出现这一现象的原因可能是()

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

D [解析]由实物图可知,该电路是灯L₁和L₂的并联电路，电压表测L₂两端的电压，电流表测流过灯L₁的电流。一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变。电流表示数不变说明灯泡L₁未发生故障,故灯L₂熄灭,电压表示数不变说明灯泡L₂断路,电压表测电路两端的电压,仍等于电源电压。故选项A、B、C不符合题意，选项D符合题意。

11. 如图16-2-9所示,在“探究串联电路中电压的规律”时,闭合开关后,小理同学用电压表测出U_AB= 3V,U_BC= 3V,U_AC= 6V,在表格中记录数据后,下一步应该做的是()。

A.整理器材,分析数据,得出结论
B.对换$L_1$和$L_2$的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值

D

12. 在“探究串联电路电压的规律”实验中,小亮同学设计了以下过程：

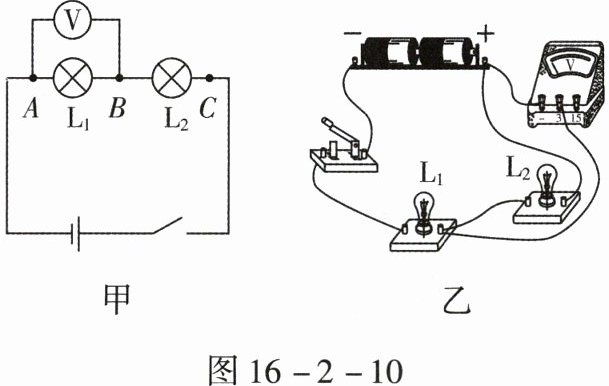

①按图16-2-10甲所示的电路图连接电路。
②闭合开关,用电压表测出$L_1$两端的电压。
③电压表所接的B接点不动,只断开A接点,并改接到C接点上,测出$L_2$两端的电压。
④在③的基础上,只将B接点断开,改接到A接点,测出AC间的电压。
(1)先用电压表测灯$L_1$两端的电压。连接电路如图乙所示。图中只有一根导线连错了,请你在连错的导线上画“×”,并用笔画线表示导线将电路连接正确。
(2)小红同学分析小亮的实验方案后提出：在拆接电压表时,开关应______。此实验方案不能测出______两端的电压,也不能测出______两端的总电压,第③和第④步,电压表的共同现象是______。

(1)如图答16−2−1所示
　　　　　　
(2)断开 L₂ L₁与L₂ 指针反转
