2025年学习质量监测九年级物理全一册人教版第137页答案
8. 如图20 - 3 - 6所示的螺线管,当闭合开关后,下列判断正确的是(
B
)。

A.螺线管的左端为S极
B.小磁针的N极向左偏转
C.当滑片P右移时,螺线管的磁性会减弱
D.改变电流方向,通电螺线管的外部磁场方向不会改变

答案

B

解析

根据安培定则，电流从螺线管右端流入，左端流出，右手握住螺线管，四指指向电流方向，大拇指指向左端，故螺线管左端为N极，A错误；
螺线管左端为N极，根据同名磁极相互排斥，异名磁极相互吸引，小磁针N极向左偏转，B正确；
滑片P右移，滑动变阻器接入电路电阻减小，电流增大，螺线管磁性增强，C错误；
改变电流方向，通电螺线管外部磁场方向改变，D错误。
B

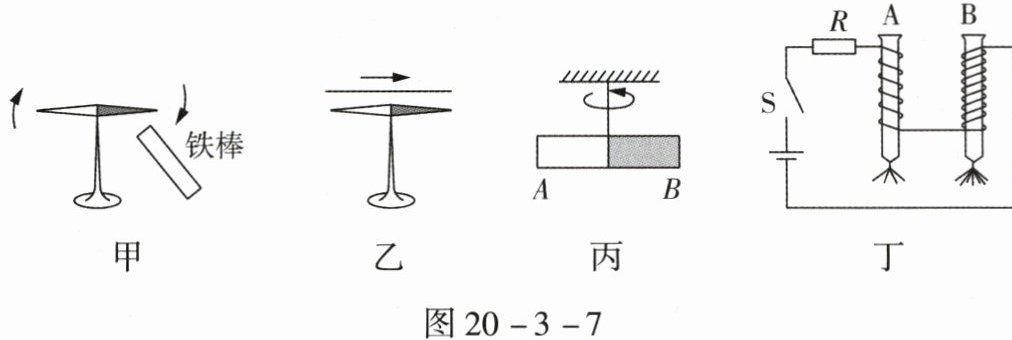

9. (2024,邢台)学习了电与磁的知识后,小华完成了如图20 - 3 - 7所示的实验,下列说法不正确的是(
C
)。

A.图20 - 3 - 7甲中小华将铁棒靠近小磁针时,小磁针发生偏转,铁棒不一定具有磁性
B.图20 - 3 - 7乙中的小磁针发生偏转,说明电流周围存在磁场
C.图20 - 3 - 7丙中条形磁体静止时B端总是指向地理北方,说明B端是条形磁体的南极
D.图20 - 3 - 7丁中铁钉B吸引大头针比A多,说明电磁铁的磁性强弱与线圈匝数有关

答案

C
10. 如图20 - 3 - 8所示,A是悬挂在弹簧下的铁块,B是螺线管的铁芯,S是转换开关(S接1时连入电路的线圈匝数多,S接2时连入电路的线圈匝数少),P是滑动变阻器的滑片。要使弹簧的长度变长,可采取的办法是(
C
)。

A.不改变滑片P的位置,S由1改接到2
B.S接1不变,将滑片P向右滑
C.S接1不变,将滑片P向左滑
D.S接1不变,滑片P的位置不变,将铁芯B抽出

答案

C

解析

要使弹簧长度变长，需增大螺线管对铁块A的吸引力，即增强螺线管磁性。影响螺线管磁性强弱的因素有电流大小、线圈匝数、有无铁芯。
A选项：S由1改接到2，线圈匝数减少，磁性减弱，弹簧长度变短，A错误。
B选项：S接1不变，滑片P向右滑，滑动变阻器接入电路电阻增大，电流减小，磁性减弱，弹簧长度变短，B错误。
C选项：S接1不变，滑片P向左滑，滑动变阻器接入电路电阻减小，电流增大，磁性增强，弹簧长度变长，C正确。
D选项：抽出铁芯B，磁性减弱，弹簧长度变短，D错误。
C

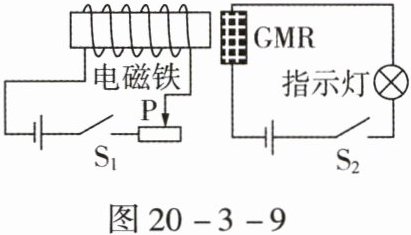

11. (2024,株洲)巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象。图20 - 3 - 9是研究巨磁电阻特性原理的示意图,闭合$S_1$、$S_2$,当滑片P向左滑动时(
D
)。

A.电磁铁右端为N极
B.此时电磁铁的磁性减弱
C.巨磁电阻的阻值增大
D.指示灯会明显变亮

答案

D　　[解析]闭合开关，电流从电磁铁的右侧接线柱流入,由安培定则可知，电磁铁左端为N极，右端为S极，选项A错误;滑片P向左滑动过程中，滑动变阻器接入电路的电阻变小，电路中电流变大,电磁铁磁性变强，巨磁电阻阻值减小,选项B、C错误;滑片P向左滑动过程中，巨磁电阻阻值减小，工作电路中电流变大，小灯泡变亮，选项D 正确。

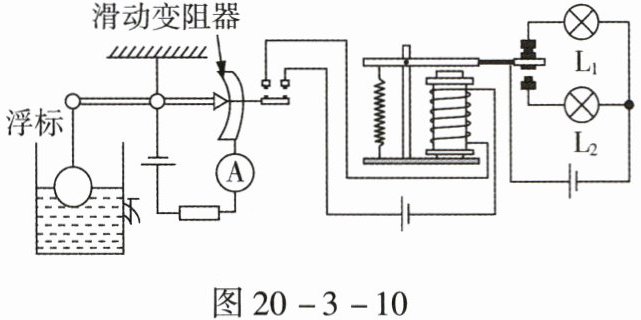

12. 图20 - 3 - 10是汽车油箱内监测油量的装置示意图,电流表显示油量,电磁继电器控制指示灯$L_1$、$L_2$。当油量较低时(
B
)。

A.电流表示数变小,$L_1$灯亮
B.电流表示数变小,$L_2$灯亮
C.电流表示数变大,$L_1$灯亮
D.电流表示数变大,$L_2$灯亮

答案

B　[解析]由题图可知，当油量较低时浮标向下移动，金属针向上转动，滑动变阻器连入电路的电阻阻值增大，根据欧姆定律可知，电路中电流减小，所以电流表示数变小。当浮标低到一定程度时，金属针右端的金属触头上翘与电磁继电器控制电路上的静触头连接，使控制电路通电，电磁铁通电就有磁性，就能吸引电磁铁上边的衔铁向下运动，使电磁继电器工作电路中的指示灯L₂与电源形成通路，L₂灯亮。故选项B符合题意。
