6. 某船上装有平衡警示电路,其中$S$为重力开关,金属片$M可绕O$点自由转动.当船水平时,$M在a$、$b$中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响.请完成电路图.

答案


如图所示
　　　　　　　　绿灯红灯

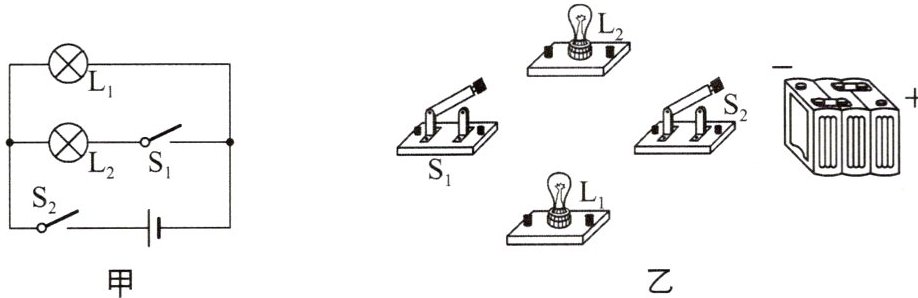

7. 如图甲所示是李明设计的一个电路,请你在图乙中用笔画线代替导线连接与图甲对应的实物电路.

甲
乙

答案


如图所示
　　　　RL
8. 在图中补充一根导线,完成实物电路图.要求:两灯并联,$S_{1}$、$S_{2}分别控制L_{1}$、$L_{2}$.

答案


如图所示
　　　　　S1

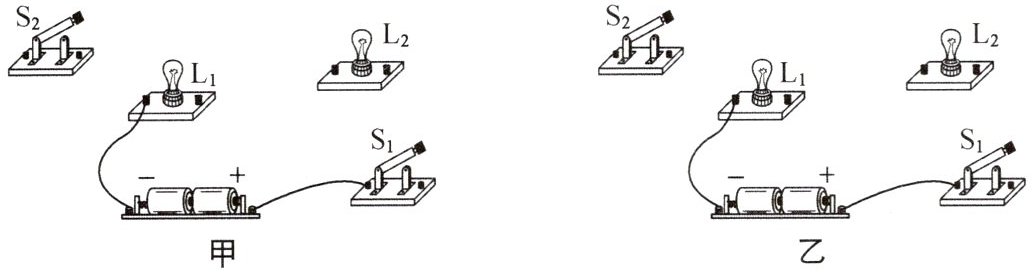

9. 利用如图所示的器材,按下列要求分别完成两种不同的实物电路图:①$S_{1}$闭合、$S_{2}$断开,灯$L_{1}$亮,$L_{2}$不亮;②$S_{1}$、$S_{2}$同时闭合,灯$L_{1}$、$L_{2}$都亮;③$S_{1}$、$S_{2}$同时断开,灯$L_{1}$、$L_{2}$都不亮.

甲
乙

答案


如图所示
　　　　　
　　　　　

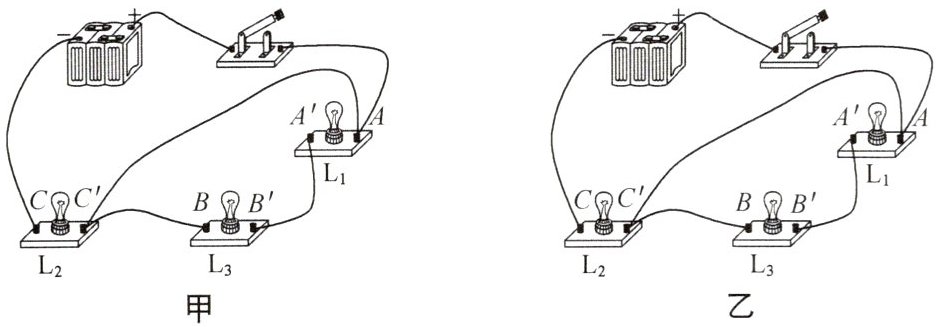

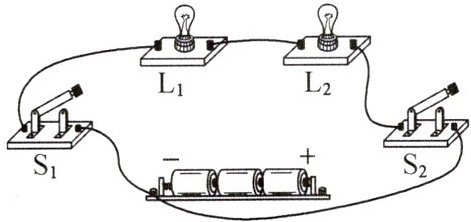

10. 某同学连接的电路如图所示,请指出电路中的问题,并按如下要求改动电路.
(1)在图甲电路中去掉一根导线(在该导线上打"×")使三盏灯串联.
(2)在图乙电路中加上一根导线使三盏灯并联.

甲
乙

答案


(1)如图甲所示 (2)如图乙所示
　　　　　L2L3
　　　　　
解析:(1)要使三盏灯串联,电流应只有一条路径,由题图甲可知,应去掉导线$AC'$。(2)要使三盏灯并联,应让电流分别流过三盏灯泡,由题图乙可知,可用导线连接$B'$、$C$(或$A'$、$C$)。电流的三条路径分别为①正极→开关→$A→A'→B'→C→$负极,②正极→开关→$A→C'→C→$负极,③正极→开关→$A→C'→B→B'→C→$负极。
