9. (金华东阳期中)如图所示,$S$为平面镜前的一个发光点,$SO$是一条入射光线,$SO与镜面的夹角是50^{\circ}$,请画出$SO$的反射光线。

如图所示

10. (金华义乌期中)光线$L$射到某平面镜上,使其沿水平方向传播,如图所示。请在图中画出所需平面镜的位置(保留必要的作图痕迹)。

如图所示

11. (宁波慈溪期中)用平面镜可以改变光的传播方向,当光线沿与平面镜成$90^{\circ}$角的方向入射时,入射角的大小是；若入射光线不变,镜面旋转$20^{\circ}$,此时反射光线和入射光线间的夹角大小是。

$0^{\circ }$ $40^{\circ }$

12. 低碳环保的公共自行车,给宁波市民的出行带来方便。自行车在设计时运用了不少科学知识。
(1) 我们能在不同角度看见自行车,是因为光在自行车的表面发生。

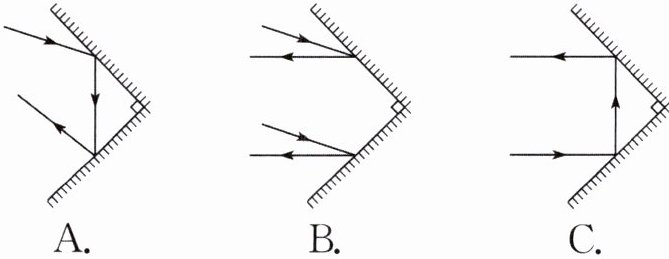

(2) 夜晚,当汽车发出的光照射到自行车尾灯上时,司机看到尾灯反射的光,就能及时避让。下列有关自行车尾灯的光路图,正确的是()(填字母)。

(1)漫反射 (2)C

13. 如图所示,三条互相平行的光线入射到凹凸不平的物体表面上,三条反射光线(填“会”或“不会”)平行射出,这种反射(填“遵循”或“不遵循”)光的反射定律。高楼大厦的玻璃墙会造成光污染,是因为光照在玻璃幕墙上时发生了。

不会 遵循 镜面反射

14. 如图所示为小明探究光的反射定律的实验装置,在平面镜上放置一块硬纸板,纸板由可以绕$ON折转的E$、$F$两部分组成。

(1) 要使入射光和其反射光的径迹同时在纸板上出现,你认为纸板与平面镜的位置关系是______(填“垂直”或“不垂直”)。实验时,从纸板前不同的方向都能看到光的径迹,这是因为光在纸板上发生了______反射。

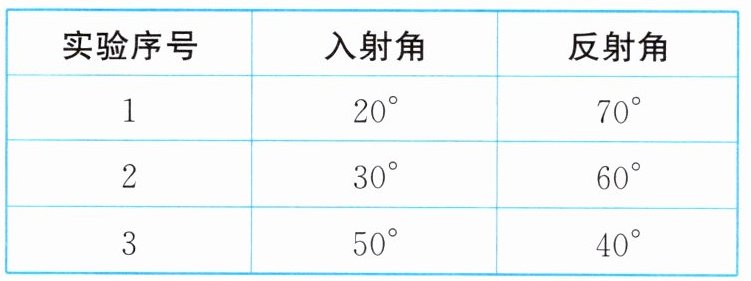

(2) 小明让一束光沿$AO贴着纸板E$射到平面镜上,在纸板$F上可看到反射光OB$的径迹。三次改变入射角的大小,实验测得的数据如表所示,他根据表中数据得出的结论和其他同学的结论并不一致,请你分析小明在测量实验数据的过程中出现的问题可能是______。

(3) 三次实验中,总能在纸板上观察到入射光和反射光的径迹,由此小明得到结论：在反射现象中,反射光线、入射光线和法线都在同一平面内。请你判断小明的做法是否合理并说明理由：______。

(1)垂直 漫 (2)把反射光线与平面镜的夹角当作反射角(或把入射光线与平面镜的夹角当作入射角) (3)不合理,小明没有把纸板F折转,再次观察纸板上是否还能看到反射光
