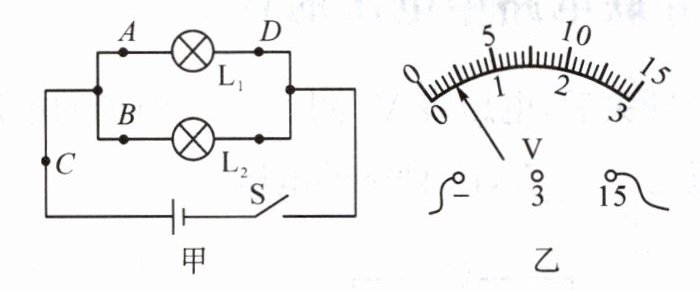

3. (虢亭模拟)小明同学探究并联电路的电压关系的实验电路如图甲所示。

(1)小明根据图甲连接好电路,并将电压表连入电路中,闭合开关,电压表示数如图乙所示,为了使读数更准确,接下来他应该____。
(2)小明完成第一次实验,并把数据记录在表中后,接下来他的操作是:____。
(3)在完成上述实验后,小明继续探究并联电路中的电流关系。他在A处连接电流表并闭合开关后,电流表示数为0.1A,小明猜想:电流经过用电器后,大小应该有所衰减,为了验证这条猜想,他下一步应该将电流表改接在图甲中____处。看到现象____,即证明他的猜想是错的。
(4)当他把电流表接到C处时,刚读完电流表的示数,仅有$L_{2}$突然熄灭,此时电流表的示数会____(选填“增大”“减小”或“不变”)。

(1)将电压表换用小量程实验
(2)换用规格不同的灯泡，多次实验
(3)D 电流不变 (4)减小

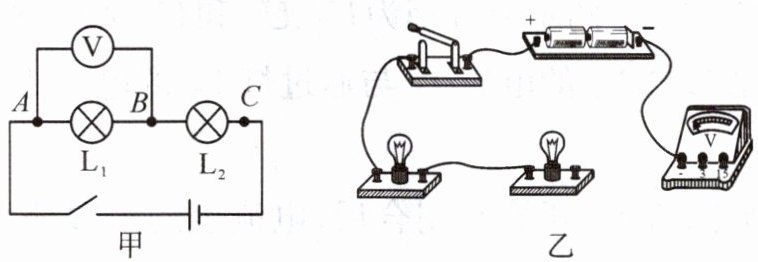

4. (江汉期中)在探究串、并联电路中电压的规律的实验中:

(1)应该选择____(选填“相同”或“不同”)规格的小灯泡进行实验。
(2)如图甲所示,正确连接电路测量$L_{1}$两端电压后,在测量$L_{2}$两端电压时,应先断开开关,____(填序号),再闭合开关进行实验。
A. 将电压表从$L_{1}$两端取下,再并联在$L_{2}$两端
B. 电压表所接的B点不动,只断开A点导线,并改接到C点上
(3)多次实验,可以得出结论:串联电路中电源两端电压等于____。
(4)如图乙所示,在探究并联电路电压的关系时,把两个小灯泡并联起来,用电压表测量并联电路的总电压。请你用笔将图中电路连接完整,导线不允许交叉。

(1)不同 (2)A (3)各用电器两端的电压之和
(4)

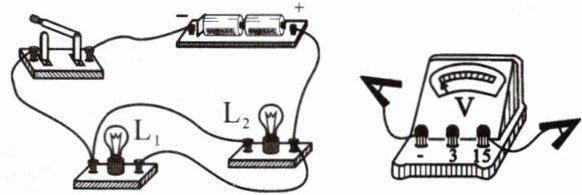

5. (新洲模拟)如图所示的电路中,闭合开关后,$L_{1}$、$L_{2}$正常发光。若将手中的两个导线夹接在灯泡$L_{1}$两端,则出现的现象及其描述正确的是()

A. $L_{1}$被短接,只有$L_{2}$发光
B. 电源被短路,两灯泡都不发光
C. 电压表能测量出$L_{2}两端的电压U_{2}$
D. $L_{1}和L_{2}$两端的电压之和等于3V

C
