5. (2024·烟台)如图甲所示,电源电压恒定,R₀为定值电阻。闭合开关,将滑动变阻器R的滑片P从a端移到b端的过程中,其电流I与电压U的关系图像如图乙所示,则电源电压为_____V,滑动变阻器R的最大阻值为_____Ω,电阻R₀消耗的最大功率和最小功率之比为______。
答案
3 10 $ 9:1 $

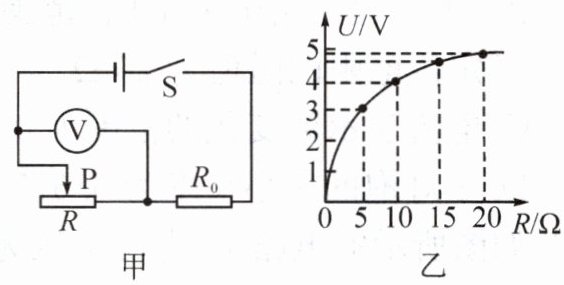

6. (苏州中考)图甲所示的电路中,电源电压不变,R₀为定值电阻,R为滑动变阻器。闭合开关,滑片P移动过程中,电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是()
A. 电源电压为5V
B. R的最大阻值为20Ω
C. R= 10Ω时,其功率最大
D. R= 15Ω时,电路消耗的功率为1.8W
A. 电源电压为5V
B. R的最大阻值为20Ω
C. R= 10Ω时,其功率最大
D. R= 15Ω时,电路消耗的功率为1.8W
答案
D

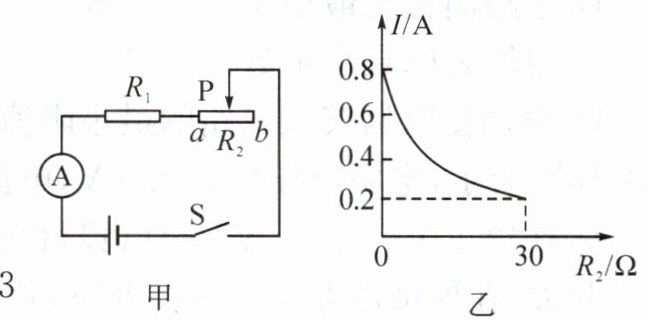

7. (多选)(丹东中考)如图甲所示,电源电压保持不变$,R_1= 10Ω。$闭合开关S,将滑动变阻器$R_2$的滑片P从b端移动到a端的过程中,电流表示数随滑动变阻器$R_2$连入电路的阻值的变化关系如图乙所示。下列说法正确的是()
A. 电源电压为8V
$B. R_1$的最小电功率为1.6W
C. 滑动变阻器$R_2$的最大阻值为30Ω
D. 当滑片P位于中点时$,R_1$与$R_2$的电功率之比为2:3
A. 电源电压为8V
$B. R_1$的最小电功率为1.6W
C. 滑动变阻器$R_2$的最大阻值为30Ω
D. 当滑片P位于中点时$,R_1$与$R_2$的电功率之比为2:3
答案
ACD

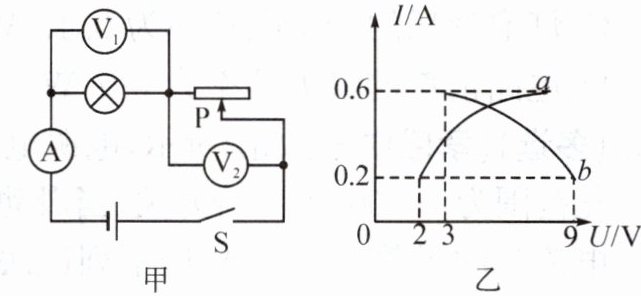

8. (多选)(2024·通辽)如图甲所示电路,电源电压恒定,将滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止,并根据电流表和电压表的示数绘制I-U的关系图像如图乙。则下列说法正确的有()
A. 曲线a是电流表与电压表$V_2$示数的关系图像
B. 电源电压为11V
C. 灯泡的额定电压为3V
D. 灯泡的额定功率为4.8W
A. 曲线a是电流表与电压表$V_2$示数的关系图像
B. 电源电压为11V
C. 灯泡的额定电压为3V
D. 灯泡的额定功率为4.8W
答案
BD

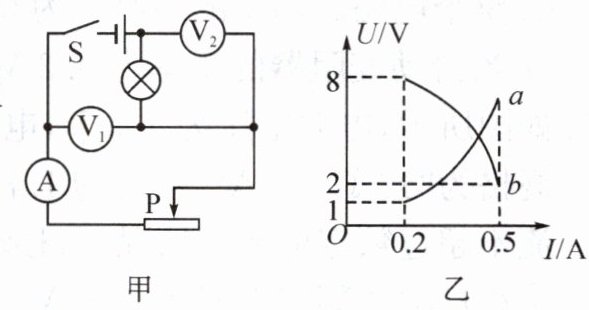

9. (2024·内蒙古)如图甲所示的电路中,电源电压恒定,闭合开关S,将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置,两电压表示数与电流表示数变化的关系图像如图乙所示,则下列说法正确的是()
A. b曲线表示电压表$V_2$示数与电流表示数变化的关系图像
B. 电源电压为8V
C. 滑动变阻器接入电路的阻值范围是2~40Ω
D. 灯泡的额定功率为3.5W
A. b曲线表示电压表$V_2$示数与电流表示数变化的关系图像
B. 电源电压为8V
C. 滑动变阻器接入电路的阻值范围是2~40Ω
D. 灯泡的额定功率为3.5W
答案
D

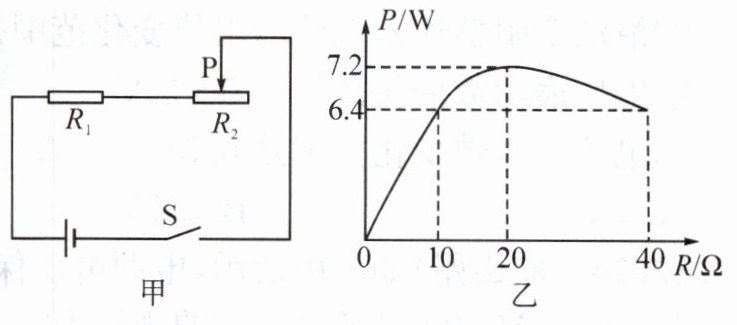

10. (2024·达州)如图甲所示,将定值电阻$R_1$与规格为“40Ω 2A”的滑动变阻器$R_2$连入电源电压恒定不变的电路中。移动滑片$P,R_2$的电功
率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压$U= _____V,R_1$的阻值为_____Ω,电路的最大电功率为______W。
率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压$U= _____V,R_1$的阻值为_____Ω,电路的最大电功率为______W。
答案
24 20 28.8
