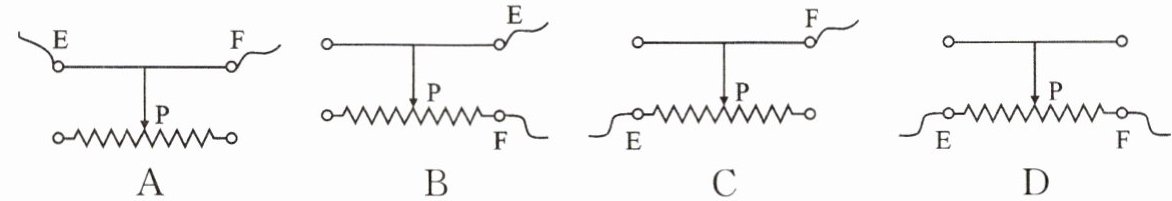

5. 如图，小聪设计了利用滑动变阻器改变灯泡亮度的电路图。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列接入方式中，符合要求的是（）。

5.B

【分析】
要解决这道题，需明确滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接线时需“一上一下”连接；灯泡变暗说明电路电流变小，根据欧姆定律，电源电压不变时，电流变小意味着总电阻变大，即滑动变阻器接入的电阻需变大。当滑片P向左滑动时，要使接入电阻变大，需接入滑动变阻器右侧的电阻丝，即下面接线柱接右端，上面接线柱接任意一个上接线柱，据此判断符合要求的接入方式。
【解析】
滑动变阻器的接线规则为“一上一下”，接入电路的电阻丝是“下接线柱到滑片”的部分。灯泡变暗→电路电流减小→总电阻增大→滑动变阻器接入电阻增大。滑片P向左滑动时，若接入电阻变大，说明接入的是右侧电阻丝，即下接线柱接右端，上接线柱接左端或右端，符合该要求的是选项B。
【答案】
B
【知识点】
滑动变阻器的使用、电路动态分析、欧姆定律的应用
【点评】
本题考查滑动变阻器的接线规则与电路动态分析，核心是理解滑片移动时接入电阻的变化规律，结合灯泡亮度与电流的关系即可判断，属于基础题型。
【难度系数】
0.5

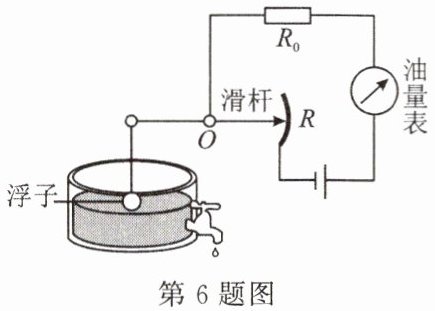

6. 如图是一种测定轿车油箱内油量的电路原理图。当油面下降时，下列说法错误的是()。

A.油量表由电流表改装而成
B.滑动变阻器连入电路的电阻变大
C.油量表的示数变大
D.$R_0$ 在电路中起到保护电路的作用

6.C

【分析】
要解决这道题，需先明确电路结构：油量表串联在电路中，符合电流表的使用特点；再分析油面下降时滑动变阻器接入电阻的变化，结合欧姆定律判断电流变化，同时分析各选项的正确性。具体思路：1. 判断油量表类型：电流表需串联在电路中，油量表串联，故为电流表改装；2. 分析油面下降时滑动变阻器的电阻变化：油面下降，浮子带动滑杆使滑动变阻器接入电阻变大；3. 结合欧姆定律判断电流变化：电源电压不变，总电阻变大则电流变小，油量表（电流表）示数变小；4. 分析R₀的作用：防止滑动变阻器电阻过小导致电流过大，保护电路；最后找出错误选项。
【解析】
1. 选项A：电流表的使用规则是串联在电路中，由图可知油量表串联在电路里，因此油量表由电流表改装而成，A正确。
2. 选项B：当油面下降时，浮子随油面下降，带动滑杆使滑动变阻器R接入电路的电阻变大，B正确。
3. 选项C：电源电压U不变，电路总电阻R总=R₀+R，当R变大时，根据欧姆定律I=U/R总，电路中的电流变小，因此油量表（电流表）的示数变小，并非变大，C错误。
4. 选项D：若滑动变阻器R接入电阻过小，电路电流会过大，R₀串联在电路中可限制电流，起到保护电路的作用，D正确。
本题要求选择错误的选项，故答案为C。
【答案】
C
【知识点】
欧姆定律；电路动态分析；滑动变阻器应用
【点评】
本题结合实际油量测量电路考查电路动态分析，核心是利用欧姆定律判断电流变化，属于基础题型，需明确滑动变阻器接入电阻变化对电路的影响，以及电表类型的判断方法。
【难度系数】
0.5

7.如图,闭合开关,当滑动变阻器的滑片从图示位置向右滑动时,灯的亮度和电流表的示数变化情况是()。

A.亮度变亮,示数变大
B.亮度变暗,示数变小
C.亮度不变,示数变小
D.亮度不变,示数变大

7.C

【分析】首先明确电路连接：灯泡L与滑动变阻器R₀并联，电流表测量干路电流。解题思路：1. 并联电路各支路电压等于电源电压，灯泡电阻不变，结合电功率公式判断亮度变化；2. 分析滑片移动时滑动变阻器电阻的变化，用欧姆定律判断其支路电流变化，再根据并联电路电流规律判断干路电流（电流表示数）的变化。
【解析】由电路图可知，灯泡L与滑动变阻器R₀并联，电流表测干路电流。① 并联电路中各支路两端电压等于电源电压，因此灯泡两端电压U不变，灯泡电阻R_L不变，根据公式P=U²/R_L，灯泡实际功率不变，故灯的亮度不变；② 滑片向右滑动时，滑动变阻器接入电阻R₀变大，根据欧姆定律I=U/R，滑动变阻器支路电流I₀=U/R₀，U不变、R₀变大，所以I₀变小；灯泡支路电流I_L=U/R_L，U和R_L均不变，故I_L不变；根据并联电路电流规律I=I₀+I_L，干路电流等于各支路电流之和，I₀变小、I_L不变，因此干路电流I变小，即电流表示数变小。综上，灯亮度不变，电流表示数变小，对应选项C。
【答案】C
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路规律及欧姆定律、电功率的应用，核心是明确并联电路各支路独立工作、互不影响，灯泡亮度由实际功率决定，属于基础电路分析题。
【难度系数】0.5

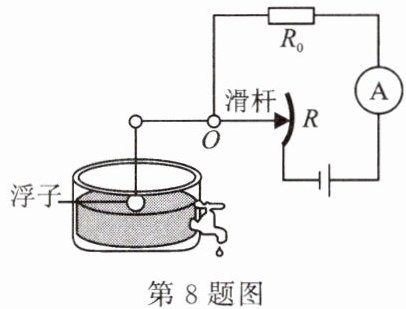

8.如图,有一种测定油箱内油量多少的装置,其中滑动变阻器的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少,则()。

A.油量增加,R 的电阻值增大
B.油量增加,油量表指针偏转变大
C.油量减少,R 的电阻值减小
D.油量减少,油量表指针偏转变大

8.B

【分析】
要解决这道题，需明确装置的工作逻辑：油箱油量变化时，浮子升降带动杠杆（支点为O），改变滑动变阻器R接入电路的电阻；再结合串联电路规律和欧姆定律，分析电路电流变化，从而判断油量表（电流表）指针的偏转情况。具体步骤：1. 确定油量增减时，滑动变阻器接入电阻的变化；2. 计算电路总电阻的变化；3. 根据电源电压不变，由欧姆定律判断电流大小，电流越大，油量表指针偏转越大。
【解析】
当油量增加时，浮子上浮，杠杆带动滑动变阻器的滑片向下移动，滑动变阻器R接入电路的电阻减小，故A选项错误；
电路总电阻$R_{总}=R_0+R$，R减小则总电阻减小，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流I增大，油量表（电流表）指针偏转变大，故B选项正确；
当油量减少时，浮子下沉，滑片向上移动，R接入电阻增大，总电阻增大，电流减小，油量表指针偏转变小，故C、D选项错误。
【答案】
B
【知识点】
欧姆定律、滑动变阻器、串联电路
【点评】
本题结合实际油量测定装置，考查动态电路的分析，核心是理清油量变化与滑动变阻器接入电阻的关系，再结合欧姆定律判断电流变化，属于基础应用题型，需掌握杠杆与电路的结合分析。
【难度系数】
0.5

9. 了解滑动变阻器。
(1)原理:通过改变接入电路中电阻丝的来改变电阻的大小。
(2)结构:主要由、、、构成。
(3)符号:。
(4)铭牌:“20 Ω 1.5 A”的含义是。
(5)使用方法:a.滑动变阻器一般要在电路中;b.滑动变阻器接入电路时,要连接两个接线柱;c.为了保护电路,闭合开关前,应将滑片放在。

9.(1)长度 (2)电阻丝 绝缘管 滑片 接线柱 (3)滑动变阻器电路符号 (4)最大阻值是 20 Ω,允许通过的最大电流是 1.5 A (5)串联 一上一下 最大阻值处

【分析】本题围绕滑动变阻器的核心知识点设置问题，属于识记类基础题。解题时需回忆课本中滑动变阻器的原理、结构、电路符号、铭牌含义及使用规则，对应题目各小问逐一作答即可，无需复杂推导，只要掌握基础概念就能正确解答。
【解析】(1)滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻大小，从而调节电路电流；(2)滑动变阻器的主要组成部分为电阻丝、绝缘管、滑片、接线柱；(3)滑动变阻器的电路符号为规定的滑动变阻器电路符号；(4)铭牌“20 Ω 1.5 A”的含义是滑动变阻器的最大阻值为20 Ω，允许通过的最大电流为1.5 A；(5)使用滑动变阻器时，需串联在电路中，接线柱应连接“一上一下”两个接线柱，闭合开关前，滑片应置于最大阻值处，防止电流过大损坏电路元件。
【答案】9.(1)长度 (2)电阻丝、绝缘管、滑片、接线柱 (3)滑动变阻器电路符号 (4)最大阻值是 20 Ω,允许通过的最大电流是 1.5 A (5)串联、一上一下、最大阻值处
【知识点】滑动变阻器的原理、滑动变阻器的结构、滑动变阻器的使用
【点评】本题为电学入门基础概念题，考查滑动变阻器的核心基础知识，属于识记类内容，难度较低，适合巩固电学基础，帮助学生掌握滑动变阻器的相关核心内容。
【难度系数】0.9

10. ，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数变。导线夹M和铅笔芯在电路中相当于。

10.小 滑动变阻器

【分析】
要解决这个问题，需先明确电路中铅笔芯的作用：导线夹M和N之间的铅笔芯是接入电路的电阻部分。当M向右移动时，接入电路的铅笔芯长度改变，结合电阻的影响因素判断电阻变化，再根据欧姆定律分析电流变化；同时根据装置改变电阻的方式，判断其相当于的电路元件。
【解析】
1. 分析电流表示数：闭合开关后，铅笔芯接入电路的是M、N间的部分。当导线夹M向右移动时，铅笔芯接入电路的长度增大，由于铅笔芯的材料、横截面积不变，长度越长电阻越大，因此电路总电阻变大。电源电压U不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变小，所以电流表的示数变小。
2. 判断装置类型：导线夹M和铅笔芯可通过改变接入电路的电阻丝长度来改变电路电阻，这与滑动变阻器的工作原理一致，因此相当于滑动变阻器。
【答案】
小；滑动变阻器
【知识点】
欧姆定律、滑动变阻器原理、影响电阻大小的因素
【点评】
本题结合实际实验装置考查滑动变阻器的原理和欧姆定律的应用，属于基础题型，需要学生理解电阻与长度的关系，以及欧姆定律的简单应用，难度不大。
【难度系数】
0.7
