1. 在探究凸透镜成像规律的实验中,当蜡烛、凸透镜、光屏位于如图所示位置时,在光屏上出现一个清晰烛焰的像,其成像特点是 ()

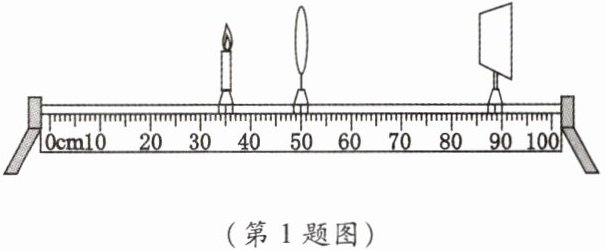

(第1题图)

A.倒立、放大的实像
B.倒立、放大的虚像
C.倒立、缩小的实像
D.正立、放大的虚像

A

【分析】要判断凸透镜成像特点，需先确定物距和像距，再结合凸透镜成像规律分析。首先从图中读取蜡烛、凸透镜、光屏对应的刻度，计算物距（蜡烛到凸透镜的距离）和像距（光屏到凸透镜的距离）；再根据“实像能呈现在光屏上，虚像不能”排除虚像选项，最后根据物距和像距的大小关系，结合凸透镜成像规律判断成像性质。
【解析】1. 计算物距和像距：由图可知，蜡烛对应刻度为35.0cm，凸透镜对应刻度为50.0cm，光屏对应刻度为90.0cm，因此物距$ u = 50.0\mathrm{cm} - 35.0\mathrm{cm} = 15.0\mathrm{cm} $，像距$ v = 90.0\mathrm{cm} - 50.0\mathrm{cm} = 40.0\mathrm{cm} $。
2. 排除虚像选项：因为光屏上能呈现清晰的像，说明是实像，而倒立、放大的虚像和正立、放大的虚像都不能呈现在光屏上，故排除B、D选项。
3. 判断成像性质：此时像距$ v $（40.0cm）大于物距$ u $（15.0cm），根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，$ v ＞ 2f $，成倒立、放大的实像，符合题意的是A选项。
【答案】A
【知识点】凸透镜成像规律；实像与虚像的区别
【点评】本题是凸透镜成像规律的基础应用题，核心是正确读取刻度计算物距和像距，再结合成像规律分析，难度较低，属于学生需掌握的基础知识点。
【难度系数】0.6

2. 小明在做“探究凸透镜成像的规律”的实验时，所用凸透镜的焦距为15 cm。他将蜡烛放在距离该凸透镜35 cm处时，蜡烛在光屏上所成清晰的像是（）
（第2题图）

C

【分析】首先明确凸透镜成像的规律，需先确定焦距与2倍焦距的大小，再判断物距与2倍焦距的关系，进而得出成像性质，对应选项即可。
【解析】已知凸透镜焦距$f=15\ \mathrm{cm}$，则$2f=30\ \mathrm{cm}$。蜡烛到凸透镜的距离（物距）$u=35\ \mathrm{cm}$，因为$u=35\ \mathrm{cm}＞2f=30\ \mathrm{cm}$，根据凸透镜成像规律：当$u＞2f$时，成倒立、缩小的实像，符合该成像特点的是选项C。
【答案】C
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的基础应用，需牢记物距与焦距的关系对应的成像性质，属于常规基础题。
【难度系数】0.6
