7.如图，小晨在做探究凸透镜成像的规律实验时，保持凸透镜位置不变，使烛焰先后位于A、B、C、D四点，并分别调整光屏的位置。实验后，他归纳出以下结论，其中错误的是（
A.烛焰位于A点时，光屏上出现的实像最小
B.烛焰位于B点时，凸透镜成放大的实像
C.烛焰位于C点时，光屏上出现的实像最大
D.烛焰位于D点时，凸透镜成放大的实像
D
）。A.烛焰位于A点时，光屏上出现的实像最小
B.烛焰位于B点时，凸透镜成放大的实像
C.烛焰位于C点时，光屏上出现的实像最大
D.烛焰位于D点时，凸透镜成放大的实像
答案
7.D
解析
【分析】要判断各选项的正误，需先明确凸透镜成像规律，再确定A、B、C、D四点的物距范围：A点物距u＞2f，B点物距f＜u＜2f，C点物距f＜u＜2f（比B点更靠近焦点），D点物距u＜f。结合凸透镜成像规律：①u＞2f时，成倒立缩小实像；②f＜u＜2f时，成倒立放大实像，且物距越小，实像越大；③u＜f时，成正立放大虚像（虚像无法用光屏承接）。逐一分析选项，找出错误结论。
【解析】
1. 选项A：A点物距u＞2f，成倒立缩小实像，实像随物距减小而变大，因此A点的实像是所有实像中最小的，结论正确。
2. 选项B：B点物距f＜u＜2f，成倒立放大实像，结论正确。
3. 选项C：C点物距f＜u＜2f，比B点更靠近焦点，物距更小，成倒立放大实像，是所有实像中最大的，结论正确。
4. 选项D：D点物距u＜f，成正立放大的虚像，不是实像，因此“成放大的实像”的结论错误。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确各点物距范围，区分实像与虚像的特点，以及物距对实像大小的影响，需准确掌握成像规律才能正确判断。
【难度系数】
0.5
【解析】
1. 选项A：A点物距u＞2f，成倒立缩小实像，实像随物距减小而变大，因此A点的实像是所有实像中最小的，结论正确。
2. 选项B：B点物距f＜u＜2f，成倒立放大实像，结论正确。
3. 选项C：C点物距f＜u＜2f，比B点更靠近焦点，物距更小，成倒立放大实像，是所有实像中最大的，结论正确。
4. 选项D：D点物距u＜f，成正立放大的虚像，不是实像，因此“成放大的实像”的结论错误。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确各点物距范围，区分实像与虚像的特点，以及物距对实像大小的影响，需准确掌握成像规律才能正确判断。
【难度系数】
0.5

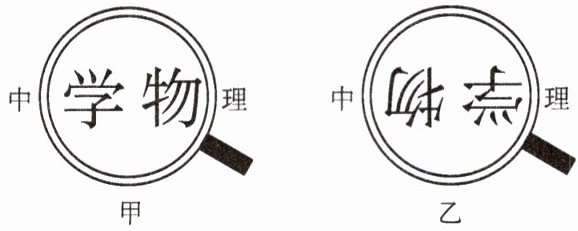

8. 如图所示，小明用凸透镜两次观察书本上的字，看到甲、乙两种情景。下列说法正确的是（
A.图甲中成的是实像，图乙中成的是虚像
B.图甲中书本在凸透镜2倍焦距以外，图乙中书本在凸透镜的焦距以内
C.图甲中凸透镜靠近书本，所成的像变小，图乙中凸透镜远离书本，所成的像也变小
D.图甲中的成像原理可应用于投影仪，图乙中的成像原理可应用于照相机
C
）。A.图甲中成的是实像，图乙中成的是虚像
B.图甲中书本在凸透镜2倍焦距以外，图乙中书本在凸透镜的焦距以内
C.图甲中凸透镜靠近书本，所成的像变小，图乙中凸透镜远离书本，所成的像也变小
D.图甲中的成像原理可应用于投影仪，图乙中的成像原理可应用于照相机
答案
8.C
解析
【分析】首先观察甲、乙两图的像的特点：甲图中是正立、放大的像，属于虚像；乙图中是倒立的像，属于实像。结合凸透镜成像规律，实像倒立、虚像正立，再根据物距与焦距的关系、物距变化时像的变化规律，逐一分析选项即可得出正确结论。
【解析】根据凸透镜成像规律：
1. 实像都是倒立的，虚像都是正立的；
2. 当物距$u ＜ f$时，成正立、放大的虚像（应用为放大镜）；当$f ＜ u ＜ 2f$时，成倒立、放大的实像（应用为投影仪）；当$u ＞ 2f$时，成倒立、缩小的实像（应用为照相机）；
3. 凸透镜成虚像时，物距减小（透镜靠近物体），像变小；成实像时，物距增大（透镜远离物体），像变小。
对选项逐一分析：
A选项：甲图是正立的虚像，乙图是倒立的实像，A错误；
B选项：甲图成虚像，物距应小于焦距（$u ＜ f$）；乙图成实像，物距应大于焦距（$u ＞ f$），B错误；
C选项：甲图成虚像，透镜靠近书本（物距减小），像变小；乙图成实像，透镜远离书本（物距增大），像变小，符合规律，C正确；
D选项：甲图成像原理是放大镜，不是投影仪；乙图成倒立实像，并非对应选项中的应用，D错误。
【答案】C
【知识点】凸透镜成像规律、实像与虚像
【点评】本题考查凸透镜成像规律的应用，需掌握实像与虚像的区别、物距变化对像的影响，是光学核心知识点，难度适中，需准确理解规律才能解题。
【难度系数】0.6
【解析】根据凸透镜成像规律：
1. 实像都是倒立的，虚像都是正立的；
2. 当物距$u ＜ f$时，成正立、放大的虚像（应用为放大镜）；当$f ＜ u ＜ 2f$时，成倒立、放大的实像（应用为投影仪）；当$u ＞ 2f$时，成倒立、缩小的实像（应用为照相机）；
3. 凸透镜成虚像时，物距减小（透镜靠近物体），像变小；成实像时，物距增大（透镜远离物体），像变小。
对选项逐一分析：
A选项：甲图是正立的虚像，乙图是倒立的实像，A错误；
B选项：甲图成虚像，物距应小于焦距（$u ＜ f$）；乙图成实像，物距应大于焦距（$u ＞ f$），B错误；
C选项：甲图成虚像，透镜靠近书本（物距减小），像变小；乙图成实像，透镜远离书本（物距增大），像变小，符合规律，C正确；
D选项：甲图成像原理是放大镜，不是投影仪；乙图成倒立实像，并非对应选项中的应用，D错误。
【答案】C
【知识点】凸透镜成像规律、实像与虚像
【点评】本题考查凸透镜成像规律的应用，需掌握实像与虚像的区别、物距变化对像的影响，是光学核心知识点，难度适中，需准确理解规律才能解题。
【难度系数】0.6
9. 在照毕业照时,摄影师第一次调试镜头时发现两边的学生没有全部摄入,则摄影师(
A.只需将照相机向远离被拍摄者方向移动
B.在照相机远离被拍摄者的同时,将镜头向里缩
C.只需将照相机向靠近被拍摄者方向移动
D.在照相机远离被拍摄者的同时,将镜头向外伸
B
)。A.只需将照相机向远离被拍摄者方向移动
B.在照相机远离被拍摄者的同时,将镜头向里缩
C.只需将照相机向靠近被拍摄者方向移动
D.在照相机远离被拍摄者的同时,将镜头向外伸
答案
9.B
解析
【分析】
要解决这道题，需结合照相机的成像原理和凸透镜成实像的规律：照相机利用凸透镜成倒立、缩小的实像，凸透镜成实像时遵循“物远像近像变小”的规律。题目中两边学生未全部摄入，说明像太大，需要减小像的大小。根据规律，减小像的方法是增大物距（照相机远离被拍摄者），同时减小像距（镜头与底片的距离，即镜头向里缩）。逐一分析选项即可得出答案。
【解析】
照相机的成像原理是凸透镜成倒立、缩小的实像，凸透镜成实像时，物距、像距和像大小的关系为：物距越大，像距越小，像越小；反之，物距越小，像距越大，像越大。
题目中两边学生未全部摄入，说明当前所成的像过大，需减小像的大小。根据上述规律：
1. 要减小像，需增大物距，即让照相机远离被拍摄者；
2. 同时需减小像距，即让镜头向里缩（镜头向里缩时，镜头到底片的距离变小，像距减小）。
对选项逐一分析：
A选项：仅将照相机远离被拍摄者，像距不变，像的大小不变，无法让所有学生进入像中，错误；
B选项：照相机远离被拍摄者（增大物距），同时镜头向里缩（减小像距），符合减小像的要求，正确；
C选项：照相机靠近被拍摄者，物距减小，像会变大，更无法全部摄入学生，错误；
D选项：照相机远离被拍摄者，但镜头向外伸，像距增大，像会更大，错误。
【答案】
B
【知识点】
凸透镜成像规律；照相机成像原理
【点评】
本题考查凸透镜成像规律在实际生活中的应用，核心是掌握“物远像近像变小”的规律，属于基础应用类题目，难度适中，学生需明确物距、像距变化对像大小的影响。
【难度系数】
0.6
要解决这道题，需结合照相机的成像原理和凸透镜成实像的规律：照相机利用凸透镜成倒立、缩小的实像，凸透镜成实像时遵循“物远像近像变小”的规律。题目中两边学生未全部摄入，说明像太大，需要减小像的大小。根据规律，减小像的方法是增大物距（照相机远离被拍摄者），同时减小像距（镜头与底片的距离，即镜头向里缩）。逐一分析选项即可得出答案。
【解析】
照相机的成像原理是凸透镜成倒立、缩小的实像，凸透镜成实像时，物距、像距和像大小的关系为：物距越大，像距越小，像越小；反之，物距越小，像距越大，像越大。
题目中两边学生未全部摄入，说明当前所成的像过大，需减小像的大小。根据上述规律：
1. 要减小像，需增大物距，即让照相机远离被拍摄者；
2. 同时需减小像距，即让镜头向里缩（镜头向里缩时，镜头到底片的距离变小，像距减小）。
对选项逐一分析：
A选项：仅将照相机远离被拍摄者，像距不变，像的大小不变，无法让所有学生进入像中，错误；
B选项：照相机远离被拍摄者（增大物距），同时镜头向里缩（减小像距），符合减小像的要求，正确；
C选项：照相机靠近被拍摄者，物距减小，像会变大，更无法全部摄入学生，错误；
D选项：照相机远离被拍摄者，但镜头向外伸，像距增大，像会更大，错误。
【答案】
B
【知识点】
凸透镜成像规律；照相机成像原理
【点评】
本题考查凸透镜成像规律在实际生活中的应用，核心是掌握“物远像近像变小”的规律，属于基础应用类题目，难度适中，学生需明确物距、像距变化对像大小的影响。
【难度系数】
0.6

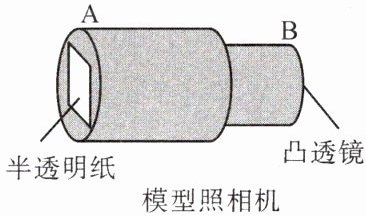

10. 如图，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。为了在A筒得到清晰的像，要调整A、B间的距离，这时（
A.眼睛应对着B筒向筒内观察，看看像是否清楚
B.应把B筒朝向明亮的室外，A筒朝向较暗的室内，否则看不清楚
C.应把A筒朝向明亮的室外，B筒朝向较暗的室内，否则看不清楚
D.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A、B间的距离
B
）。A.眼睛应对着B筒向筒内观察，看看像是否清楚
B.应把B筒朝向明亮的室外，A筒朝向较暗的室内，否则看不清楚
C.应把A筒朝向明亮的室外，B筒朝向较暗的室内，否则看不清楚
D.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A、B间的距离
答案
10.B
解析
【分析】
本题考查凸透镜成像在照相机中的应用，解题思路是先明确模型照相机的结构与成像原理：模型照相机中，B端的凸透镜相当于照相机镜头，A端的半透明纸相当于承接像的光屏；照相机成倒立、缩小的实像，需要让凸透镜朝向被拍摄物体（明亮处），光屏在较暗环境中才能清晰承接像，再结合凸透镜成像规律分析各选项。
【解析】
模型照相机利用凸透镜成倒立、缩小实像的原理工作：
选项A：观察像应查看A筒的半透明纸，而非对着B筒向筒内观察，A错误；
选项B：B筒的凸透镜需朝向明亮的室外（被拍摄物体处），A筒朝向较暗的室内，这样物体的光线经凸透镜折射后，才能在半透明纸上形成清晰的像，且暗环境能让像更清晰，B正确；
选项C：若A筒朝向室外、B筒朝向室内，无法让物体光线正确折射到半透明纸上，C错误；
选项D：看远处景物时，物距变大，根据“物远像近像变小”的规律，像距需减小，应缩短A、B间的距离，而非将B向外拉增大距离，D错误。
【答案】
B
【知识点】
凸透镜成像的应用；照相机原理
【点评】
本题结合模型照相机考查凸透镜成像规律的实际应用，需明确照相机的结构对应关系，以及物距、像距的变化规律，属于基础应用类题目，易错点是像距随物距变化的规律。
【难度系数】
0.5
本题考查凸透镜成像在照相机中的应用，解题思路是先明确模型照相机的结构与成像原理：模型照相机中，B端的凸透镜相当于照相机镜头，A端的半透明纸相当于承接像的光屏；照相机成倒立、缩小的实像，需要让凸透镜朝向被拍摄物体（明亮处），光屏在较暗环境中才能清晰承接像，再结合凸透镜成像规律分析各选项。
【解析】
模型照相机利用凸透镜成倒立、缩小实像的原理工作：
选项A：观察像应查看A筒的半透明纸，而非对着B筒向筒内观察，A错误；
选项B：B筒的凸透镜需朝向明亮的室外（被拍摄物体处），A筒朝向较暗的室内，这样物体的光线经凸透镜折射后，才能在半透明纸上形成清晰的像，且暗环境能让像更清晰，B正确；
选项C：若A筒朝向室外、B筒朝向室内，无法让物体光线正确折射到半透明纸上，C错误；
选项D：看远处景物时，物距变大，根据“物远像近像变小”的规律，像距需减小，应缩短A、B间的距离，而非将B向外拉增大距离，D错误。
【答案】
B
【知识点】
凸透镜成像的应用；照相机原理
【点评】
本题结合模型照相机考查凸透镜成像规律的实际应用，需明确照相机的结构对应关系，以及物距、像距的变化规律，属于基础应用类题目，易错点是像距随物距变化的规律。
【难度系数】
0.5

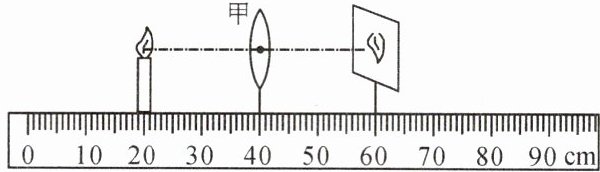

11. 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（
A.透镜甲的焦距为 20 cm
B.透镜甲的焦距比透镜乙的大
C.第二次所成的像是放大的
D.光屏移动的距离$s＜10\ \mathrm{cm}$
B
）。A.透镜甲的焦距为 20 cm
B.透镜甲的焦距比透镜乙的大
C.第二次所成的像是放大的
D.光屏移动的距离$s＜10\ \mathrm{cm}$
答案
11.B
解析
【分析】
首先观察图示确定蜡烛、透镜甲、光屏的位置，计算透镜甲的物距和像距，利用凸透镜成像规律判断透镜甲的焦距；更换透镜乙后，光屏需左移，说明乙的会聚能力更强、焦距更小，据此逐一分析选项对错。
【解析】
1. 计算透镜甲的焦距：由图可知，蜡烛在20cm刻度处，透镜甲在40cm刻度处，光屏在60cm刻度处，因此物距$ u_甲 = 40\mathrm{cm} - 20\mathrm{cm} = 20\mathrm{cm} $，像距$ v_甲 = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $。根据凸透镜成像规律，当$ u = v = 2f $时成倒立等大的实像，故$ 2f_甲 = 20\mathrm{cm} $，解得$ f_甲 = 10\mathrm{cm} $，选项A错误。
2. 对比透镜甲和乙的焦距：更换透镜乙后，光屏需向左移动才能再次成清晰的像，说明透镜乙对光线的会聚能力比甲强，即乙的焦距更小，因此$ f_甲 ＞ f_乙 $，选项B正确。
3. 判断第二次成像的性质：更换透镜乙后，物距仍为$ u = 20\mathrm{cm} $，因$ f_乙 ＜ f_甲 = 10\mathrm{cm} $，故$ u = 20\mathrm{cm} ＞ 2f_乙 $，根据成像规律，此时成倒立缩小的实像，选项C错误。
4. 判断光屏移动距离$ s $：原来像距为20cm，更换透镜乙后，像距$ v_乙 $满足$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{v_乙} $，因$ f_乙 ＜ 10\mathrm{cm} $，故$ v_乙 ＜ 20\mathrm{cm} $，当$ f_乙 $较小时，$ v_乙 $会远小于20cm，移动距离$ s = 20\mathrm{cm} - v_乙 $可能大于10cm，选项D错误。
【答案】
B
【知识点】
凸透镜成像规律，透镜焦距
【点评】
本题考查凸透镜成像规律的应用，核心是掌握物距、像距与焦距的关系，以及透镜会聚能力和焦距的关联，需结合图示数据逐步分析各选项。
【难度系数】
0.5
首先观察图示确定蜡烛、透镜甲、光屏的位置，计算透镜甲的物距和像距，利用凸透镜成像规律判断透镜甲的焦距；更换透镜乙后，光屏需左移，说明乙的会聚能力更强、焦距更小，据此逐一分析选项对错。
【解析】
1. 计算透镜甲的焦距：由图可知，蜡烛在20cm刻度处，透镜甲在40cm刻度处，光屏在60cm刻度处，因此物距$ u_甲 = 40\mathrm{cm} - 20\mathrm{cm} = 20\mathrm{cm} $，像距$ v_甲 = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $。根据凸透镜成像规律，当$ u = v = 2f $时成倒立等大的实像，故$ 2f_甲 = 20\mathrm{cm} $，解得$ f_甲 = 10\mathrm{cm} $，选项A错误。
2. 对比透镜甲和乙的焦距：更换透镜乙后，光屏需向左移动才能再次成清晰的像，说明透镜乙对光线的会聚能力比甲强，即乙的焦距更小，因此$ f_甲 ＞ f_乙 $，选项B正确。
3. 判断第二次成像的性质：更换透镜乙后，物距仍为$ u = 20\mathrm{cm} $，因$ f_乙 ＜ f_甲 = 10\mathrm{cm} $，故$ u = 20\mathrm{cm} ＞ 2f_乙 $，根据成像规律，此时成倒立缩小的实像，选项C错误。
4. 判断光屏移动距离$ s $：原来像距为20cm，更换透镜乙后，像距$ v_乙 $满足$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{v_乙} $，因$ f_乙 ＜ 10\mathrm{cm} $，故$ v_乙 ＜ 20\mathrm{cm} $，当$ f_乙 $较小时，$ v_乙 $会远小于20cm，移动距离$ s = 20\mathrm{cm} - v_乙 $可能大于10cm，选项D错误。
【答案】
B
【知识点】
凸透镜成像规律，透镜焦距
【点评】
本题考查凸透镜成像规律的应用，核心是掌握物距、像距与焦距的关系，以及透镜会聚能力和焦距的关联，需结合图示数据逐步分析各选项。
【难度系数】
0.5
