2026年综合应用创新题典中点九年级物理全一册人教版第122页答案
1.(新趋势 科技创新)如图所示的为我国科研人员设计的一种带电源的智能控温加热手套,下列与加热手套工作原理相同的用电器是(
A


A.电饭煲
B.洗衣机
C.电冰箱
D.电视机

答案

A

解析

【分析】要解决这道题,首先明确加热手套的工作原理:它利用电流的热效应工作,电流通过导体时,电能转化为内能,以此实现加热功能。接下来分析各选项用电器的能量转化,判断其工作原理是否与加热手套一致。
【解析】加热手套的工作原理是电流的热效应,即电流通过导体时电能转化为内能。A选项电饭煲工作时,主要将电能转化为内能,利用的是电流的热效应,与加热手套原理相同;B选项洗衣机的核心部件是电动机,工作时主要将电能转化为机械能,不利用电流热效应;C选项电冰箱依靠压缩机工作,将电能转化为机械能,不利用电流热效应;D选项电视机工作时主要将电能转化为光能、声能等,不利用电流热效应。因此答案选A。
【答案】A
【知识点】电流的热效应
【点评】本题考查常见用电器的工作原理,核心是区分不同用电器的能量转化形式,属于基础概念题,难度适中。
【难度系数】0.6
2. 电能表是测量用电器消耗电能的仪表,小陈同学将额定功率为 600 W 的用电器单独接入电路中,当该用电器正常工作 15 min 后,电能表的转盘正好转了 450 r,则该电能表每千瓦时的实际转数应是(
B


A.3 600 r
B.3 000 r
C.2 400 r
D.2 000 r

答案

【点拨】15 min 用电器消耗的电能W=Pt=600 W×15×60 s=540 000 J=0.15 kW·h,N= n/W = 450 r / 0.15 kW·h = 3 000 r/(kW·h),则电能表每千瓦时的实际转数为3 000 r,故B正确,ACD错误。

解析

【分析】要解决这个问题,需先计算用电器正常工作时消耗的电能,再根据电能表转盘转数与消耗电能的关系,求出电能表每千瓦时的实际转数。首先利用电功公式$W=Pt$计算消耗的电能,注意单位换算,将功率和时间换算为合适的单位(kW和h),得到电能的单位为$kW·h$;再根据“转数=电能×每千瓦时转数”的变形公式$N=\frac{n}{W}$,代入数值计算即可。
【解析】解:首先计算用电器消耗的电能:
用电器的额定功率$P=600W=0.6kW$,工作时间$t=15min=\frac{15}{60}h=0.25h$,
根据电功公式$W=Pt$,可得消耗的电能:
$W=Pt=0.6kW×0.25h=0.15kW·h$;
已知电能表转盘转数$n=450r$,设电能表每千瓦时的实际转数为$N$,由关系$n=W·N$可得:
$N=\frac{n}{W}=\frac{450r}{0.15kW·h}=3000r/(kW·h)$,
因此该电能表每千瓦时的实际转数为$3000r$,对应选项B。
【答案】B
【知识点】电功的计算、电能表的参数应用
【点评】本题是电能表相关的基础计算题,核心是掌握电功公式的应用以及电能表转数与消耗电能的关系,解题时需注意单位的统一换算,整体难度适中,适合初中学生巩固基础。
【难度系数】0.6
3.[2026·济南期末]有一只标有“6 V 6 W”字样的灯泡$L_1$和另一只标有“6 V 3 W”字样的灯泡$L_2$,不考虑温度对灯丝电阻的影响,下列说法正确的是(
C


A.两灯串联接入电路时,允许加在它们两端的最大电压为18 V
B.两灯并联接入电源电压为6 V的电路中时,$L_2$发光较亮
C.两灯灯丝材料和长度相同时,$L_1$的灯丝更粗一些
D.当灯泡两端的实际电压都为3 V时,$L_1$与$L_2$的实际功率之比$P_1:P_2=1:2$

答案

【点拨】灯泡$L_1$的额定电流$I_1=\frac{P_{额1}}{U_{额1}}=\frac{6\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$,灯泡$L_1$的电阻$R_1=\frac{U_{额1}^2}{P_{额1}}=\frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}}=6\ \Omega$;灯泡$L_2$的额定电流$I_2=\frac{P_{额2}}{U_{额2}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$,灯泡$L_2$的电阻$R_2=\frac{U_{额2}^2}{P_{额2}}=\frac{(6\ \mathrm{V})^2}{3\ \mathrm{W}}=12\ \Omega$,将它们串联后使用,电路中允许通过的最大电流是0.5 A,允许加在它们两端的最大电压$U_{加}=I_2(R_1+R_2)=0.5\ \mathrm{A}×(6\ \Omega+12\ \Omega)=9\ \mathrm{V}$,故A错误;两灯并联接入电源电压为6 V的电路中时,两灯泡正常发光,实际功率等于额定功率,因灯泡$L_1$的额定功率大,因此$L_1$发光较亮,故B错误;两灯灯丝材料和长度相同时,灯丝横截面积越大,电阻越小,因灯泡$L_1$的电阻小于灯泡$L_2$的电阻,说明$L_1$的灯丝更粗一些,故C正确;当灯泡两端的实际电压都为3 V时,两灯泡实际功率之比$P_1:P_2=\frac{U^2}{R_1}:\frac{U^2}{R_2}=\frac{R_2}{R_1}=\frac{12\ \Omega}{6\ \Omega}=2:1$,故D错误。

解析

【分析】要解决这道题,首先需根据灯泡的额定电压和额定功率,计算出两灯的额定电流和灯丝电阻,这是解题的基础;再结合串并联电路的特点、电阻的影响因素、实际功率的计算方法,逐一分析每个选项的对错。
【解析】
1. 计算两灯的额定电流和电阻:
对于灯泡$L_1$:额定电流$I_1=\frac{P_{额1}}{U_{额1}}=\frac{6\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$,电阻$R_1=\frac{U_{额1}^2}{P_{额1}}=\frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}}=6\ \Omega$;
对于灯泡$L_2$:额定电流$I_2=\frac{P_{额2}}{U_{额2}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$,电阻$R_2=\frac{U_{额2}^2}{P_{额2}}=\frac{(6\ \mathrm{V})^2}{3\ \mathrm{W}}=12\ \Omega$。
2. 分析选项:
选项A:两灯串联时,电路中允许通过的最大电流为两灯额定电流的较小值,即$I_{max}=I_2=0.5\ \mathrm{A}$,总电阻$R_{总}=R_1+R_2=6\ \Omega+12\ \Omega=18\ \Omega$,则允许加的最大电压$U_{max}=I_{max}R_{总}=0.5\ \mathrm{A}×18\ \Omega=9\ \mathrm{V}≠18\ \mathrm{V}$,故A错误。
选项B:两灯并联在6V电路中时,电压等于额定电压,两灯正常发光,实际功率等于额定功率。因$P_{额1}=6\ \mathrm{W}>P_{额2}=3\ \mathrm{W}$,实际功率越大灯泡越亮,故$L_1$发光较亮,B错误。
选项C:灯丝的电阻与材料、长度、横截面积有关,当材料和长度相同时,横截面积越大,电阻越小。因$R_1=6\ \Omega<R_2=12\ \Omega$,说明$L_1$的灯丝横截面积更大,即更粗,C正确。
选项D:实际电压均为3V时,根据$P=\frac{U^2}{R}$,两灯实际功率之比$\frac{P_1}{P_2}=\frac{\frac{U^2}{R_1}}{\frac{U^2}{R_2}}=\frac{R_2}{R_1}=\frac{12\ \Omega}{6\ \Omega}=\frac{2}{1}≠1:2$,故D错误。
【答案】C
【知识点】额定功率与实际功率、串并联电路特点、电阻的影响因素
【点评】本题综合考查了电学中灯泡额定参数计算、串并联电路规律应用、电阻影响因素及实际功率计算,需学生熟练掌握相关公式,逐一分析选项,是一道综合性较强的基础题。
【难度系数】0.6

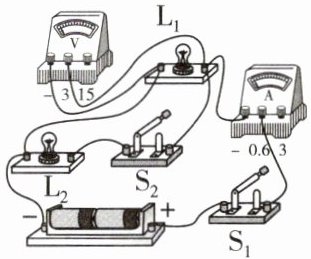

4. 如图所示,电源电压一定,关于电路工作情况,下列说法中正确的是 (
D



A.只闭合$ S_1 $时,两只灯泡是串联的
B.只闭合$ S_2 $时,只有灯$ L_2 $会亮
C.先闭合$ S_1 $,当再闭合$ S_2 $时,两电表示数均不变
D.先闭合$ S_1 $,当再闭合$ S_2 $时,整个电路消耗的电功率变大

答案

D

解析

【分析】
要解决此题,需先明确不同开关状态下的电路结构:
1. 只闭合$S_1$时,电流路径为:电源正极→$S_1$→电流表→$L_1$→电源负极,仅$L_1$接入电路,$L_2$未工作,电流表测$L_1$的电流,电压表测$L_1$两端电压(等于电源电压)。
2. 只闭合$S_2$时,$S_1$断开,电路为断路,无电流通过,两灯都不工作。
3. 先闭合$S_1$再闭合$S_2$时,$L_1$与$L_2$并联,电流表测干路电流,电压表仍测电源电压。
再逐一分析选项,结合串并联电路特点和电功率公式判断对错。
【解析】
逐一分析各选项:
选项A:只闭合$S_1$时,电流仅通过$L_1$,$L_2$未接入电路,只有$L_1$工作,并非串联,A错误。
选项B:只闭合$S_2$时,$S_1$断开,电路为断路,无电流,两灯都不亮,B错误。
选项C:先闭合$S_1$时,电流表测$L_1$的电流;再闭合$S_2$后,$L_1$与$L_2$并联,电流表测干路电流,干路电流等于两支路电流之和,故电流表示数变大;电压表始终测电源电压,示数不变,因此两电表示数并非均不变,C错误。
选项D:电源电压$U$不变,先闭合$S_1$时,电路功率$P_1=\frac{U^2}{R_1}$($R_1$为$L_1$电阻);再闭合$S_2$后,两灯并联,总电阻$R_总<R_1$,总功率$P=\frac{U^2}{R_总}$,因$R_总$变小,故$P>P_1$,整个电路消耗的电功率变大,D正确。
【答案】
D
【知识点】
电路分析、并联电路、电功率
【点评】
本题考查电路动态分析,核心是理清不同开关状态下的电路连接方式,结合串并联电路的电流、电阻特点和电功率公式判断,需注意电表测量对象的变化,属于中等难度的电路综合题。
【难度系数】
0.5

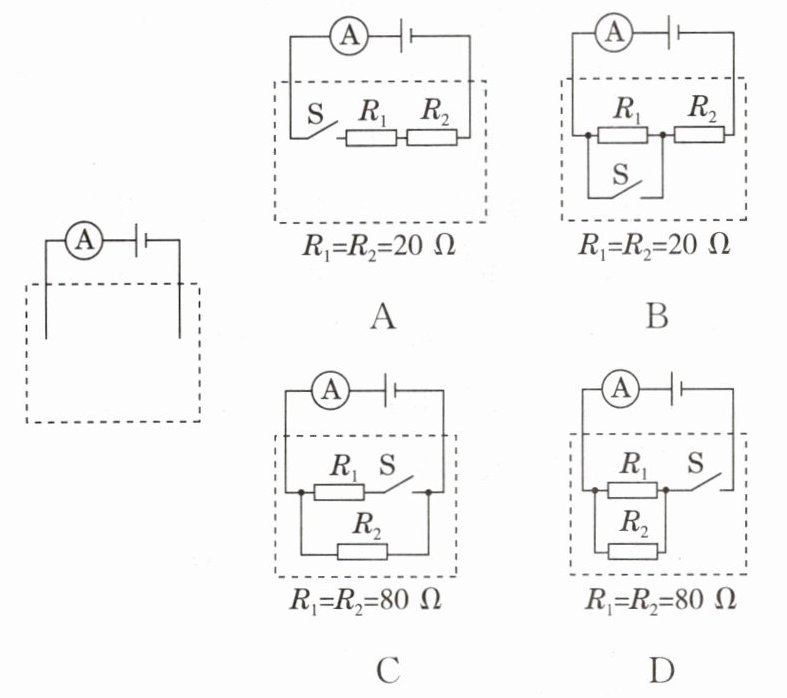

5. 2025·济宁 科学思维·科学推理 如图所示,虚线框内连接一个开关S和两个阻值相同的定值电阻$R_1$、$R_2$。当S断开后,电流表示数减小0.2 A,整个电路消耗的电功率减小1.6 W。下列选项中,电路连接情况和$R_1$、$R_2$阻值不符合要求的是 (
C

答案

【点拨】图A中两电阻串联,可得总电阻$R=R_1+R_2=20\ \Omega+20\ \Omega=40\ \Omega$,当S断开后,电路中没有电流,若电流减小0.2 A,即该电路工作时电流是0.2 A,则该电路的电功率$P=I^2R=(0.2\ \mathrm{A})^2×40\ \Omega=1.6\ \mathrm{W}$,即整个电路消耗的电功率减小1.6 W,符合要求,故A不符合题意;由图B可知,当开关S闭合时,电路中只有$R_2$,此时电路中的电流$I_1=\frac{U}{R_2}=\frac{U}{20\ \Omega}$,当开关S断开时,$R_1$、$R_2$串联,此时电路中的电流$I_2=\frac{U}{R_1+R_2}=\frac{U}{20\ \Omega+20\ \Omega}=\frac{U}{40\ \Omega}$,已知当断开S后,电流表示数减小0.2 A,即$I_1-I_2=\frac{U}{20\ \Omega}-\frac{U}{40\ \Omega}=0.2\ \mathrm{A}$,解得$U=8\ \mathrm{V}$,$I_1=0.4\ \mathrm{A}$,$I_2=0.2\ \mathrm{A}$,可得开关S闭合时,电路中的电功率$P_1=UI_1=8\ \mathrm{V}×0.4\ \mathrm{A}=3.2\ \mathrm{W}$,当开关S断开时,电路中的电功率$P_2=UI_2=8\ \mathrm{V}×0.2\ \mathrm{A}=1.6\ \mathrm{W}$,整个电路消耗的电功率减小量$\Delta P=P_1-P_2=3.2\ \mathrm{W}-1.6\ \mathrm{W}=1.6\ \mathrm{W}$,符合要求,故B不符合题意;由图C可知,当S断开后,$R_1$所在支路断开,此时电流减小0.2 A,说明通过$R_1$这条支路的电流是0.2 A,已知$R_1=80\ \Omega$,则减小的电功率$\Delta P'=I^2R_1=(0.2\ \mathrm{A})^2×80\ \Omega=3.2\ \mathrm{W}$,不符合要求,故C符合题意;图D中$R_1$、$R_2$并联,可得等效电阻$R'=\frac{R_1}{2}=\frac{80\ \Omega}{2}=40\ \Omega$,开关S在干路,当S断开后,减小的电流为0.2 A,则减小的电功率$\Delta P''=I^2R'=(0.2\ \mathrm{A})^2×40\ \Omega=1.6\ \mathrm{W}$,符合要求,故D不符合题意。

解析

【分析】
要找出不符合要求的选项,需逐个分析每个选项中开关S断开前后的电路结构,结合串并联电路特点、欧姆定律和电功率公式,计算电流和电功率的变化量,与题目给出的“电流减小0.2A、电功率减小1.6W”的条件对比,判断是否符合要求,最终确定答案。
【解析】
1. 选项A:S闭合时,R₁与R₂串联,总电阻$R=R_1+R_2=20\ \Omega+20\ \Omega=40\ \Omega$;S断开后,电路断路,电流为0。题目中电流减小0.2A,说明原电流$I=0.2\ \mathrm{A}$,原电功率$P=I^2R=(0.2\ \mathrm{A})^2×40\ \Omega=1.6\ \mathrm{W}$,S断开后功率为0,电功率减小量为1.6W,符合要求,故A不符合题意。
2. 选项B:S闭合时,只有$R_2$接入电路,电流$I_1=\frac{U}{R_2}=\frac{U}{20\ \Omega}$;S断开后,$R_1$与$R_2$串联,电流$I_2=\frac{U}{R_1+R_2}=\frac{U}{40\ \Omega}$。电流减小量$\Delta I=I_1-I_2=\frac{U}{40\ \Omega}=0.2\ \mathrm{A}$,解得电源电压$U=8\ \mathrm{V}$。此时$I_1=0.4\ \mathrm{A}$,$I_2=0.2\ \mathrm{A}$;电功率$P_1=UI_1=3.2\ \mathrm{W}$,$P_2=UI_2=1.6\ \mathrm{W}$,电功率减小量$\Delta P=1.6\ \mathrm{W}$,符合要求,故B不符合题意。
3. 选项C:S断开后,$R_1$支路断开,电流减小量等于$R_1$支路的电流,即$\Delta I=0.2\ \mathrm{A}$。减小的电功率$\Delta P=I^2R_1=(0.2\ \mathrm{A})^2×80\ \Omega=3.2\ \mathrm{W}$,与题目要求的1.6W不符,故C符合题意(即不符合要求)。
4. 选项D:S闭合时,$R_1$与$R_2$并联,总电阻$R_{\mathrm{并}}=\frac{R_1}{2}=40\ \Omega$;S断开后,电流减小量$\Delta I=0.2\ \mathrm{A}$,减小的电功率$\Delta P=I^2R_{\mathrm{并}}=1.6\ \mathrm{W}$,符合要求,故D不符合题意。
【答案】
C
【知识点】
欧姆定律、电功率计算、串并联电路特点
【点评】
本题综合考查电路分析、欧姆定律和电功率的应用,需要准确判断开关断开前后的电路连接方式,结合公式计算变化量,对学生的科学推理能力要求较高,是一道中等难度的电学综合题。
【难度系数】
0.5

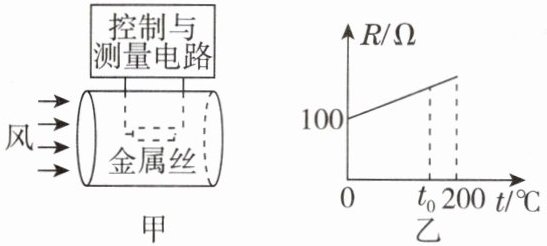

6. [2025·北京,多选] 如图甲所示的是恒温式热线风速仪的结构示意图,将一根细金属丝置于圆柱形通道内,设定其工作温度为$ t_0 $。使用时接通电路,金属丝升温到$ t_0 $,风流过通道时,会带走部分热量,风速仪通过改变流过金属丝的电流维持金属丝的温度不变,此时单位时间内金属丝产生的热量与风带走的热量相等,风速仪通过测量金属丝两端的电压、风进入通道时风的温度,从而实现对风速的测量。已知风速越大、金属丝和风的温度差越大,单位时间内风带走的热量越多;当风速一定时,单位时间内风带走的热量与金属丝和风的温度差成正比。金属丝电阻$ R $随温度$ t $变化的关系如图乙所示。假设空气密度始终不变,下列说法正确的是(
BC



A.金属丝升温到$ t_0 $的过程中阻值不变
B.流入风速仪的风的温度不变时,所测风速增大,金属丝两端的电压增大
C.若风速仪测得的电压越大,流入风速仪的风的温度越高,则风速越大
D.若$ t_0 = 150°\mathrm{C} $,风速仪测得温度为$ 0°\mathrm{C} $与$ 30°\mathrm{C} $的风速相同,则金属丝两端的电压之比为$ 2:\sqrt{5} $

答案

【点拨】由图乙可知,金属丝升温到$t_0$的过程中阻值变大,故A错误;流入风速仪的风的温度不变时,所测风速增大,风带走的热量增多,为了维持金属丝的温度不变,需要增大流过金属丝的电流,由于温度不变,金属丝电阻不变,由$U=IR$可知,金属丝两端的电压增大,故B正确;风速仪测得的电压越大,金属丝相等时间内产生的热量越多,说明风带走的热量越多,若流入风速仪的风的温度越高,金属丝和风的温度差越小,带走的热量越少,金属丝维持恒温,说明风速越大,故C正确;风速一定时,单位时间内风带走的热量与金属丝和风的温度差成正比,风速仪测得温度为$0\ °\mathrm{C}$,温度差$\Delta t_1=150\ °\mathrm{C}-0\ °\mathrm{C}=150\ °\mathrm{C}$,风速仪测得温度为$30\ °\mathrm{C}$,温度差$\Delta t_2=150\ °\mathrm{C}-30\ °\mathrm{C}=120\ °\mathrm{C}$。风带走的热量之比$\frac{Q_1}{Q_2}=\frac{\Delta t_1}{\Delta t_2}=\frac{150\ °\mathrm{C}}{120\ °\mathrm{C}}=\frac{5}{4}$。恒温时,单位时间内金属丝产生的热量与风带走的热量相等,所以$\frac{Q_1}{Q_2}=\frac{\frac{U_1^2}{R}t}{\frac{U_2^2}{R}t}=\frac{5}{4}$,所以$\frac{U_1}{U_2}=\frac{\sqrt{5}}{2}$,故D错误。

解析

【分析】
要解决本题,需结合金属丝电阻随温度的变化规律、热量平衡关系(金属丝产热等于风带走的热量)以及风速与热量的关联,逐一分析选项:
1. 先依据图乙判断金属丝电阻随温度的变化,分析选项A;
2. 结合“风速增大→风带走热量增多”的条件,利用热量公式和欧姆定律分析选项B;
3. 根据“电压越大→金属丝产热越多→风带走热量越多”,结合风温对温度差的影响,分析选项C;
4. 利用“风速相同时,风带走热量与温度差成正比”和热量公式,计算电压比分析选项D。
【解析】
选项A:由图乙可知,金属丝的电阻随温度升高而增大,因此升温到$t_0$的过程中阻值变大,A错误;
选项B:流入风速仪的风温不变时,风速增大,风带走的热量增多;为维持金属丝温度$t_0$不变,金属丝单位时间产生的热量需等于风带走的热量,因此金属丝产热需增大。金属丝温度不变则电阻$R$不变,由$Q=\frac{U^2}{R}$可知,$Q$增大时金属丝两端电压$U$增大,B正确;
选项C:风速仪测得的电压越大,说明金属丝单位时间产热越多,即风带走的热量越多;若流入的风温越高,金属丝与风的温度差越小,相同风速下带走的热量越少,此时带走热量仍多,说明风速越大,C正确;
选项D:当风速相同时,单位时间内风带走的热量与温度差成正比,即$Q_带\propto\Delta t$($\Delta t=t_0 - t_风$)。金属丝产热$Q_产=\frac{U^2}{R}$,恒温时$Q_产=Q_带$,因此$\frac{U^2}{R}\propto\Delta t$,即$U^2\propto\Delta t$。已知$t_0=150° C$,则$\Delta t_1=150° C-0° C=150° C$,$\Delta t_2=150° C-30° C=120° C$,故$\frac{U_1^2}{U_2^2}=\frac{\Delta t_1}{\Delta t_2}=\frac{150}{120}=\frac{5}{4}$,得$\frac{U_1}{U_2}=\frac{\sqrt{5}}{2}$,并非$2:\sqrt{5}$,D错误。
【答案】
BC
【知识点】
欧姆定律、热量与温度差的关系、电阻随温度变化
【点评】
本题结合恒温式热线风速仪的工作原理,综合考查了电阻特性、热量平衡和欧姆定律的应用,需要理清风速、温度差、电压之间的逻辑关系,对分析能力要求较高,属于中等难度的综合题。
【难度系数】
0.5
