考法 测量定值电阻(小灯泡)的阻值

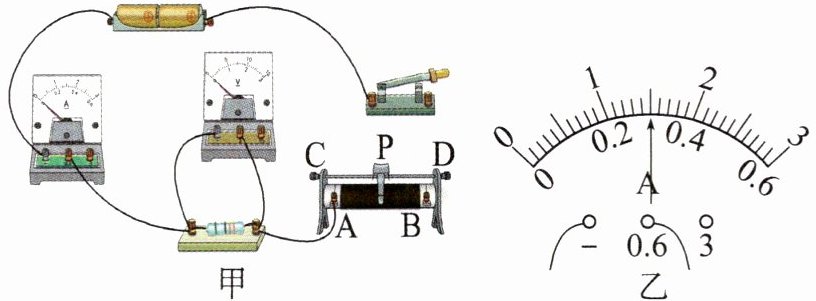

【典例】测量定值电阻阻值的实物电路图如图甲所示。

(1)用笔画线代替导线,将图甲中的实物电路连接完整。
(2)闭合开关前,滑动变阻器的滑片P应移到(选填“A”或“B”)端。
(3)闭合开关,移动滑动变阻器的滑片P,当电压表示数为2.7 V时,电流表示数如图乙所示,为A,则定值电阻的阻值为Ω。
(4)不增加器材,利用该电路还可以进行的实验是。
[解析](1)滑动变阻器应与定值电阻串联,滑动变阻器按“一下一上”连入电路。(2)闭合开关前,为保护电路,滑动变阻器的滑片P应移到最大阻值处,即B端。(3)当电压表示数为2.7 V时,电流表示数如图乙所示,为0.3 A,计算出定值电阻的阻值为$R=\frac{U}{I}=\frac{2.7\ \mathrm{V}}{0.3\ \mathrm{A}}=9\ \Omega$。(4)因有一个定值电阻,故在不增加器材的条件下,利用该电路还可以进行的实验是探究在电阻不变时,电流与电压的关系。
[答案](1)如图所示 (2)B (3)0.3 9 (4)探究电阻不变时,电流与电压的关系

解：

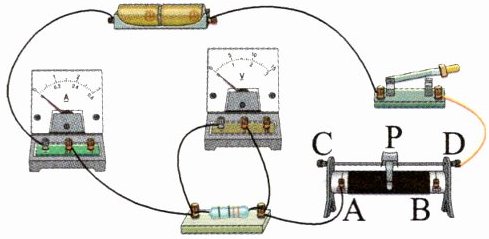

(1) 用导线将开关的右接线柱与滑动变阻器的D（或C）接线柱相连，使滑动变阻器按“一上一下”的规则串联接入电路，连接完成的实物电路如参考配图所示。
(2) B
(3) 0.3
根据欧姆定律计算定值电阻的阻值：
$R=\frac{U}{I}=\frac{2.7\ \mathrm{V}}{0.3\ \mathrm{A}}=9\ \Omega$
(4) 探究电阻不变时，电流与电压的关系
