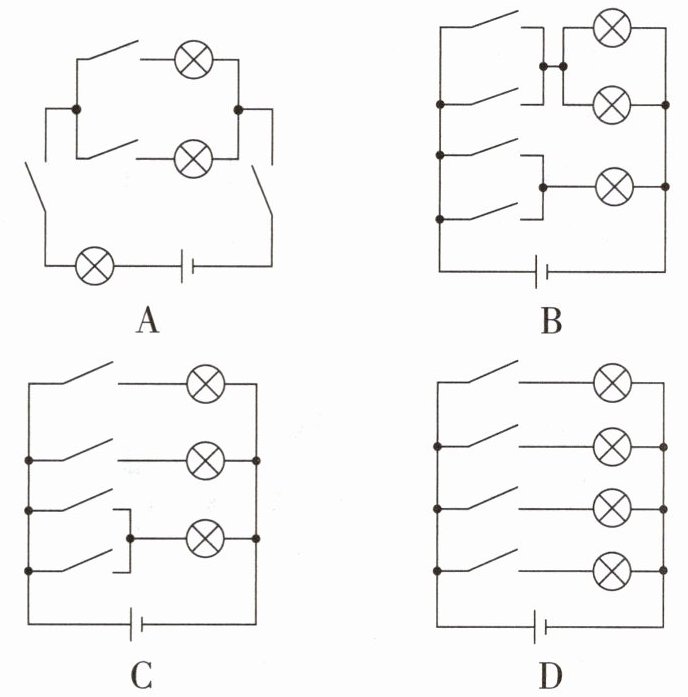

1 [2025扬州中考]观察电动自行车发现:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起。车尾指示灯电路原理图合理的是 ()

1 C
| 抓取关键现象 | 找关系 | 构建物理模型 |
| --- | --- | --- |
| 捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起 | 两个开关闭合任何一个,同一盏灯亮 | 两个开关并联后,与灯串联 |
| 拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起 | 两个开关各控制一盏灯,互不影响 | 两灯并联,各与一个开关串联 |

【分析】
要解决本题，需先明确两种指示灯的工作要求：①刹车指示灯：捏任意一个刹车开关，同一盏刹车灯就亮起，说明两个刹车开关需并联，再与刹车灯串联；②转向指示灯：拨动对应开关，对应一侧的转向灯亮起，说明两个转向灯并联，且每个灯由各自的开关单独控制（开关与对应灯串联，互不影响）。接下来逐一分析选项是否符合上述要求。
【解析】
1. 选项A：电路存在总开关，刹车开关与灯的连接不满足“任意开关闭合灯亮”，转向灯也无法实现对应开关控制对应灯，不符合要求，排除。
2. 选项B：转向指示灯的开关设置无法实现“对应开关控制对应灯”，刹车部分连接也不符合要求，排除。
3. 选项C：刹车部分两个开关并联后与刹车灯串联，满足“任意刹车开关闭合，刹车灯亮”；转向部分两个灯并联，每个灯与各自开关串联，满足“拨动对应开关，对应灯亮”，符合题目要求。
4. 选项D：设置了四个开关和四个灯，转向指示灯应为两个灯，此选项不符合转向灯的实际设置，排除。
【答案】C
【知识点】串联电路、并联电路、开关的作用
【点评】本题结合电动自行车的实际电路，考查串并联电路的特点及开关的控制作用，需要将实际需求转化为对应的电路模型，注重理论联系实际，难度适中。
【难度系数】0.6

2 [2024达州中考] 如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）


A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$断路
D.$\mathrm{L}_2$断路

2 A
审题指导
分析题图可知,两灯串联,电压表测L₂两端电压,电流表测串联电路电流。
如果L₁短路,则电路中电流变大,电流表示数变大,由于L₁短路,电路中只有L₂,L₂两端电压等于电源电压,电压表示数变大,此时灯泡L₂发光,则A符合题意。

【分析】
首先明确电路结构：由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}$测量串联电路的电流，电压表$\mathrm{V}$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压。接下来逐一分析各选项故障：
1. 若$\mathrm{L}_1$短路：电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，电流表示数变大；此时$\mathrm{L}_1$熄灭，电路中只有$\mathrm{L}_2$工作，电压表测$\mathrm{L}_2$两端电压，等于电源电压，比原来测$\mathrm{L}_2$的电压大，电压表示数变大，符合“一盏灯熄灭，两电表示数均变大”的条件。
2. 若$\mathrm{L}_2$短路：电压表被短路，示数变为0，变小，不符合“电压表示数变大”，排除。
3. 若$\mathrm{L}_1$断路：整个电路断开，电流表示数变为0，变小，不符合“电流表示数变大”，排除。
4. 若$\mathrm{L}_2$断路：电路断开，电流表示数为0，变小，不符合“电流表示数变大”，排除。因此只有A选项符合题意。
【解析】
解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路中的电流，电压表测$\mathrm{L}_2$两端的电压。
选项A：若$\mathrm{L}_1$短路，电路总电阻变小，电源电压不变，由$I=\frac{U}{R}$可知，电路电流变大，电流表示数变大；$\mathrm{L}_1$熄灭，此时电路为$\mathrm{L}_2$的简单电路，电压表测电源电压，示数变大，符合题意。
选项B：若$\mathrm{L}_2$短路，电压表测短路部分电压，示数为0，变小，不符合题意。
选项C：若$\mathrm{L}_1$断路，电路断路，电流表示数为0，变小，不符合题意。
选项D：若$\mathrm{L}_2$断路，电路断路，电流表示数为0，变小，不符合题意。
综上，答案为A。
【答案】
A
【知识点】
串联电路故障分析；欧姆定律；电流表与电压表的使用
【点评】
本题考查串联电路故障的分析，需先明确电路结构，结合欧姆定律和电表示数变化规律，逐一分析各故障选项，难度中等，是中考常见题型。
【难度系数】
0.5

3 [2025青岛中考]小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（）


A.连接电路时，开关要闭合，是为了防止短路
B.测量$\mathrm{L}_2$两端的电压时，电压表接$b$点的导线不动，将接$a$点的导线接在$c$点
C.实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差
D.结论:串联电路中，电源两端的电压等于各用电器两端电压之和

3 D
A(×)连接电路时,开关要断开,这是为了防止电路连接过程中出现短路等故障,损坏电路元件,并非闭合开关。
B(×)测量L₂两端的电压时,电压表要与L₂并联。若电压表接b点的导线不动,将接a点的导线改接c点,电压表正、负接线柱接反。
C(×)实验中更换不同规格的小灯泡,重复实验,是为了避免实验的偶然性,从而寻找普遍规律,而不是减小实验误差。
D(√)通过多次实验,最终得出的结论是:串联电路中,电源两端的电压等于各用电器两端电压之和。

【分析】
本题考查串联电路电压规律的探究，需逐一分析每个选项，结合电路连接规则、电压表使用要求、实验目的及串联电路电压结论判断对错。
【解析】
选项A：连接电路时，开关应断开，目的是防止电路连接过程中出现短路故障，损坏元件，而非闭合开关，故A错误。
选项B：测量$\mathrm{L}_2$两端电压时，电压表需并联在$\mathrm{L}_2$两端，且电流从正接线柱流入、负接线柱流出。若将接$a$点的导线改接$c$点，电压表正负接线柱接反，无法正确测量，故B错误。
选项C：实验中更换不同规格小灯泡重复实验，是为了避免实验偶然性，寻找普遍规律，并非减小实验误差，故C错误。
选项D：通过多次实验可得出结论：串联电路中，电源两端的电压等于各用电器两端电压之和，故D正确。
【答案】
D
【知识点】
串联电路电压规律、电压表使用、实验探究方法
【点评】
本题围绕串联电路电压规律探究的基础知识点设置选项，需掌握电路连接、电压表使用、实验目的等细节，属于常规基础题。
【难度系数】
0.6

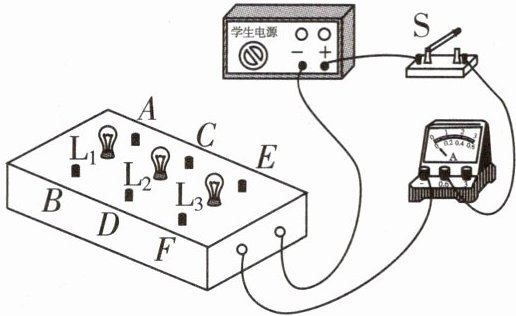

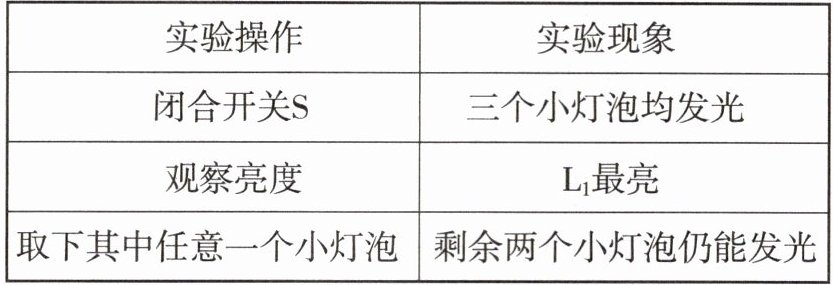

4 [2025陕西中考改编] 小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡$L_1$的接线柱，C、D是小灯泡$L_2$的接线柱，E、F是小灯泡$L_3$的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是(已知小灯泡亮度与小灯泡规格有关) ()



A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡，电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压，$L_1$两端的电压最大

4 C

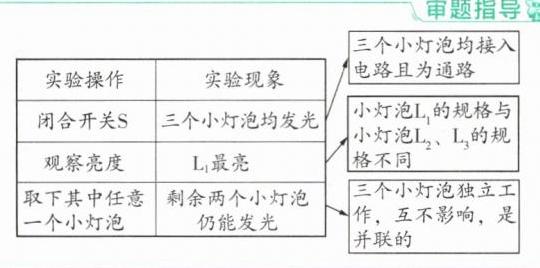

A(×)由以上分析可知,电路中的三个小灯泡并联。
B(×)D(×)三个小灯泡并联,并联电路各支路两端的电压相等,故它们两端的电压相同,L₁最亮,说明小灯泡L₁的规格与小灯泡L₂、L₃的规格不同。
C(√)由题图可知,电流表测量干路电流。取下任意一个小灯泡,通过其他小灯泡的电流不变,根据并联电路的电流特点可知,干路电流变小,电流表示数变小。

【分析】
首先根据实验操作和现象判断电路连接方式：取下任意一个小灯泡，剩余两个仍能发光，说明各用电器独立工作、互不影响，因此三个小灯泡为并联；再结合亮度与规格的关系、并联电路的电流和电压特点逐一分析选项。
【解析】
1. 判断电路连接：取下任意一个小灯泡，剩余两个仍发光，说明各用电器独立工作，互不影响，故三个小灯泡为并联，A选项错误；
2. 规格判断：小灯泡亮度与规格有关，L₁最亮，说明三个小灯泡规格不同，B选项错误；
3. 电压特点：并联电路各支路两端电压相等，因此三个小灯泡两端电压相同，D选项错误；
4. 电流特点：电流表测干路电流，取下任意一个小灯泡，该支路电流消失，其他支路电流不变，根据并联电路干路电流等于各支路电流之和，可知干路电流变小，电流表示数变小，C选项正确。
【答案】
4 C

【知识点】
并联电路特点、电路连接判断
【点评】
本题通过实验现象考查电路连接方式的判断及并联电路的电流、电压特点，需结合实验操作和现象分析各选项，难度适中。
【难度系数】
0.5

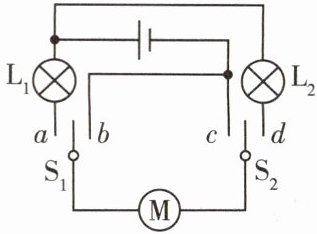

5 [2025安徽中考]某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路,S₁、S₂为单刀双掷开关,L₁、L₂为指示灯。规定电流从电动机M的左端流入,电动机正转。下列说法正确的是
()

A.S₁接a、S₂接d时,L₁、L₂均发光,电动机不转
B.S₁接a、S₂接c时,只有L₁发光,电动机反转
C.S₁接b、S₂接d时,只有L₂发光,电动机反转
D.S₁接b、S₂接c时,L₁、L₂均发光,电动机正转

5 C

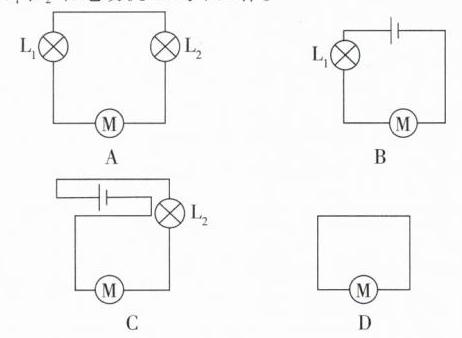

A(×)S₁接a、S₂接d时,等效电路如图A,回路中没有电源,因此L₁、L₂和电动机M均不工作。
B(×)S₁接a、S₂接c时,等效电路如图B,L₁和电动机M串联,L₁发光,且电流从电动机M的左端流入,电动机正转。
C(√)S₁接b、S₂接d时,等效电路如图C,L₂和电动机M串联,L₂发光,且电流从电动机M的右端流入,电动机反转。
D(×)S₁接b、S₂接c时,等效电路如图D,回路中没有电源,因此L₁、L₂和电动机M均不工作。

【分析】要判断各开关组合下的电路是否形成有效通路，需明确电源正负极、开关接法对应的电流路径，根据电流流入电动机的方向判断正反转，同时确认指示灯是否接入电路。首先明确电路结构：电源左端为正极，右端为负极；S₁为单刀双掷开关，可接L₁下端的a点或b点；S₂为单刀双掷开关，可接电源负极侧的c点或L₂下端的d点；电动机M左端接S₁动端，右端接S₂动端。逐个分析选项的开关组合：
1. S₁接a、S₂接d：回路未接入电源，无电源通路；
2. S₁接a、S₂接c：回路为L₁与M串联，电流从M左端流入；
3. S₁接b、S₂接d：回路为L₂与M串联，电流从M右端流入；
4. S₁接b、S₂接c：回路未接入电源，无电源通路。
【解析】
选项A：S₁接a、S₂接d时，回路中没有电源，L₁、L₂和电动机M均不工作，故A错误；
选项B：S₁接a、S₂接c时，L₁与电动机M串联，电流从电动机M的左端流入，电动机正转，并非反转，故B错误；
选项C：S₁接b、S₂接d时，L₂与电动机M串联，电流从电动机M的右端流入，电动机反转，仅L₂发光，故C正确；
选项D：S₁接b、S₂接c时，回路中没有电源，L₁、L₂和电动机M均不工作，故D错误。
【答案】C
【知识点】电路连接、电动机正反转、单刀双掷开关
【点评】本题结合单刀双掷开关考查电路分析，需准确判断开关接法对应的电流路径，区分电动机正反转的电流方向，同时确认电源是否接入，是中考常见的电路动态分析题。
【难度系数】0.5
