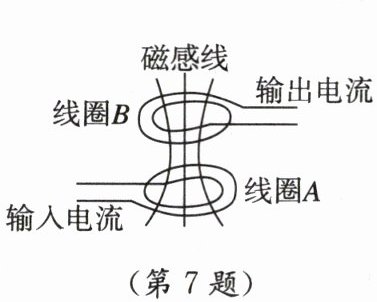

7.（教材素材题）无线充电技术，在日常生活中应用越来越广泛，如图所示是无线充电原理图，根据所学知识进行分析，下列说法不正确的是 （）

A.输入电流发生变化，则线圈A产生的磁场也会发生变化
B.只有线圈内部附近才有磁感线，磁感线是断开的
C.给电池充电时，是将电能转化为化学能
D.线圈B产生电流的原理与发电机原理相同

7.B

【分析】
本题结合无线充电的生活实例，考查电磁学相关基础知识，需逐一分析每个选项：首先回忆电流的磁效应、磁感线特点、能量转化、电磁感应等知识点，判断各选项说法的正误，最终选出不正确的选项。
【解析】
逐一分析各选项：
选项A：根据电流的磁效应，电流周围存在磁场，当输入电流发生变化时，线圈A产生的磁场也会随之变化，该说法正确。
选项B：磁感线是闭合曲线，在磁体（线圈）外部磁感线从N极指向S极，内部从S极指向N极，不会断开，该说法错误。
选项C：给电池充电时，消耗电能，转化为电池内部的化学能储存起来，该说法正确。
选项D：线圈B产生电流利用了电磁感应原理，发电机的工作原理也是电磁感应，二者原理相同，该说法正确。
综上，不正确的说法是选项B。
【答案】
B
【知识点】
电流的磁效应、电磁感应、能量转化
【点评】
本题依托无线充电的生活场景，考查电磁学基础知识点，属于教材素材的常规考查题，侧重对核心概念的理解，难度适中。
【难度系数】
0.5

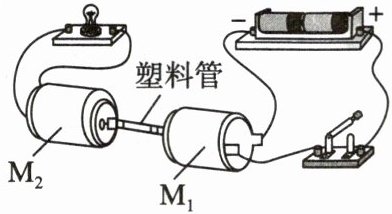

8.[成都中考] 将两个玩具电动机$\mathrm{M}_1$、$\mathrm{M}_2$的转轴用塑料管连接起来，如图。闭合开关，小灯泡发光，原因是$\mathrm{M}_1$带动$\mathrm{M}_2$，让$\mathrm{M}_2$的线圈切割，产生感应电流。若只将电池的正负极对调，闭合开关后$\mathrm{M}_1$的转动方向会。

8.磁感线；改变

【分析】
首先，闭合开关后，电动机M1通电转动，通过塑料管带动M2转动；此时M2的作用是产生电流使小灯泡发光，对应发电机的工作原理。其次，电动机的转动方向与电流方向、磁场方向有关，据此分析两个空的答案。
第一步：M2相当于发电机，发电机的原理是电磁感应，即线圈切割磁感线产生感应电流，因此第一个空填磁感线。
第二步：对调电池正负极会改变M1的电流方向，电动机转动方向与电流方向有关，因此M1转动方向改变，第二个空填改变。
【解析】
1. 闭合开关后，M1通电转动，通过塑料管带动M2转动；M2此时相当于发电机，发电机的工作原理是电磁感应现象：闭合电路的线圈在磁场中做切割磁感线运动时，会产生感应电流，因此M2的线圈切割磁感线，产生感应电流，使小灯泡发光。
2. 电动机的转动方向由线圈中的电流方向和磁场方向共同决定，若只将电池的正负极对调，会改变M1线圈中的电流方向，因此M1的转动方向会改变。
【答案】
磁感线；改变
【知识点】
电磁感应现象；电动机的转动方向
【点评】
本题考查电磁感应和电动机的基础知识点，需区分电动机与发电机的工作原理，明确电动机转动方向的影响因素，属于中考常见基础题，难度适中。
【难度系数】
0.6

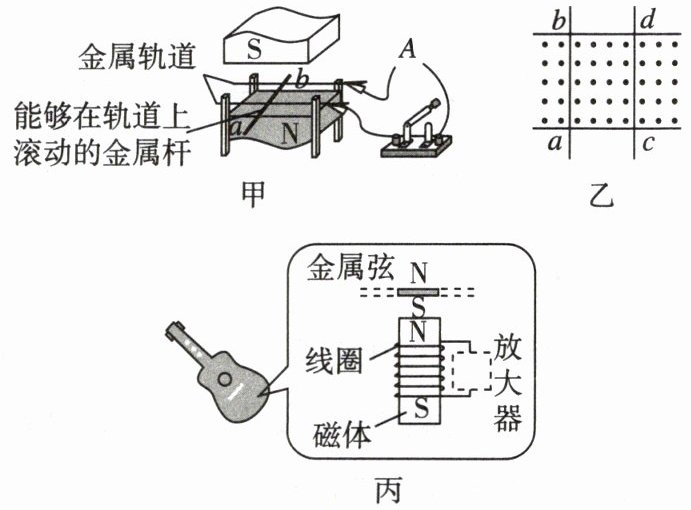

9. ★★ [济宁中考] 小明学习了电磁知识后，从物理学的视角对如图所涉及的物理问题进行了分析。
金属轨道
能够在轨道上滚动的金属杆
甲
乙

丙
(1)如图甲所示，在A处接入（填实验器材名称），可探究电动机的工作原理。
(2)(科学论证) 在图甲的金属轨道上增加一根金属杆cd，俯视图如图乙所示(磁感线垂直纸面向外，用“·”表示)。将A处用导线接通，在外力的作用下，金属杆ab沿光滑金属轨道向右运动，请判断放在光滑轨道上的金属杆cd是否运动并说明理由。判断：；理由：。
(3)(科学推理) 电吉他中电拾音器基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向（填“变化”或“不变”）。

9.(1)电源
(2)运动；金属杆ab切割磁感线产生感应电流，使金属杆cd中有电流通过，通电导体在磁场中受力运动
(3)变化

【分析】
本题围绕电磁学相关原理设置问题，需结合电动机原理、电磁感应、通电导体在磁场中的受力、感应电流方向的影响因素等知识分析：
(1) 电动机的工作原理是通电导体在磁场中受力运动，实验需要电源提供电流，使电路形成通路并让导体受力，因此需接入电源；
(2) 金属杆ab向右运动时，切割磁感线产生感应电流，该电流会通过cd，而通电导体在磁场中会受力，故cd会运动；
(3) 感应电流方向与导体切割磁感线的运动方向、磁场方向有关，弦振动时运动方向不断变化，因此线圈中感应电流方向会改变。
【解析】
(1) 电动机的工作原理是通电线圈在磁场中受力转动，实验中需要电源为电路提供电能，使金属杆在磁场中受力运动，故A处接入电源；
(2) 闭合电路中，金属杆ab向右运动切割磁感线，产生感应电流，电流通过金属杆cd；由于通电导体在磁场中会受到力的作用，因此cd会受力运动；
(3) 电吉他的金属弦振动时，切割磁感线的运动方向不断变化，磁场方向不变，根据感应电流方向的影响因素，线圈中感应电流的方向会变化。
【答案】
(1) 电源；(2) 运动；金属杆ab切割磁感线产生感应电流，使金属杆cd中有电流通过，通电导体在磁场中受力运动；(3) 变化
【知识点】
电动机原理、电磁感应、通电导体在磁场中受力
【点评】
本题结合实验装置考查电磁学核心知识点，需学生理解各实验的原理及现象，难度适中，侧重对基础概念和规律的应用。
【难度系数】
0.5

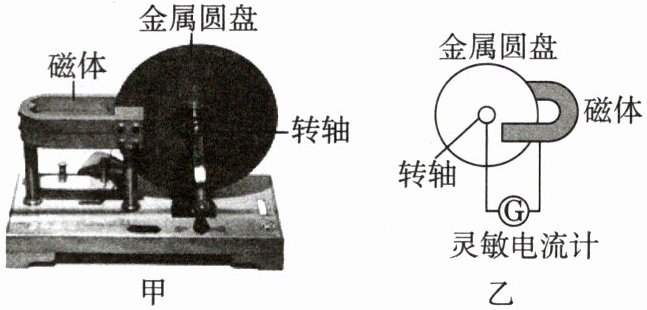

10. 如图甲是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流。某校探究小组仿制了这个发电机装置(如图乙所示)，对影响电流大小的因素进行如下探究：

(1)当金属圆盘转速增大时，灵敏电流计指针偏转增大，说明电流大小跟有关。
(2)保持金属圆盘转速不变，换用一个半径更大的金属圆盘，发现灵敏电流计指针偏转更大，说明电流大小跟有关。
(3)保持金属圆盘转速不变，换用，发现灵敏电流计指针偏转更大，说明电流大小跟磁场强弱有关。

10.(1)导体切割磁感线的速度
(2)导体的长度
(3)磁性更强的磁体

【分析】本题通过探究圆盘发电机产生的感应电流大小的影响因素，结合控制变量法和电磁感应原理分析。感应电流大小与导体切割磁感线的速度、导体长度、磁场强弱有关，需根据控制变量思路，分析各小问中改变的量与电流变化的关系，确定影响因素。
【解析】
(1) 金属圆盘转速增大时，导体切割磁感线的速度增大，灵敏电流计指针偏转增大，说明电流大小跟导体切割磁感线的速度有关。
(2) 保持转速不变，换用半径更大的金属圆盘，相当于导体长度变长，灵敏电流计指针偏转更大，说明电流大小跟导体的长度有关。
(3) 探究电流大小与磁场强弱的关系时，需控制转速和导体长度不变，因此应换用磁性更强的磁体，此时灵敏电流计指针偏转更大，符合要求。
【答案】
(1) 导体切割磁感线的速度
(2) 导体的长度
(3) 磁性更强的磁体
【知识点】
电磁感应现象；影响感应电流大小的因素
【点评】
本题采用控制变量法探究影响感应电流大小的因素，结合圆盘发电机原理，考查对电磁感应知识的理解与应用，是基础探究类题目，注重实验方法和原理的考查。
【难度系数】
0.6
