11.如图所示,平行光通过图中左侧虚线框(其中放置一块透镜)后,在右侧光屏上形成一个圆形光斑,该光斑的直径比透镜大.请你判断虚线框中是否是凸透镜,说出接下来的操作及判断方法.(不添加其他器材)

(1)操作:将光屏.
(2)判断方法:.

11.(1)向左移动
(2)若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜

【分析】
要判断虚线框中的透镜是否为凸透镜，需利用凸透镜和凹透镜对平行光的不同作用：平行光经凸透镜会先会聚后发散，经凹透镜会持续发散。当前光屏上光斑直径比透镜大，无法直接确定透镜类型，因此需通过移动光屏观察光斑变化来判断。操作时将光屏向左移动（靠近透镜），若移动过程中出现比透镜小的光斑，说明是凸透镜；若始终光斑比透镜大，则为凹透镜。
【解析】
平行于主光轴的光线经凸透镜后，会先会聚到焦点，之后继续传播会发散：当光屏位于凸透镜的会聚点之前时，光斑直径会小于透镜直径，在会聚点处光斑最小，远离会聚点时光斑又变大；而平行光经凹透镜后会一直发散，形成的光斑直径始终大于透镜直径。因此，将光屏向左移动（靠近透镜），若能观察到直径比透镜小的光斑，说明该透镜是凸透镜，否则为凹透镜。
【答案】
(1)向左移动
(2)若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜
【知识点】
凸透镜的会聚作用，凹透镜的发散作用，透镜对光线的作用
【点评】
本题通过实验现象判断透镜类型，核心考查凸透镜和凹透镜对平行光的作用规律，需要学生理解光线经过透镜后的传播特点，通过移动光屏观察光斑变化来推理，是对透镜知识点的灵活应用，能锻炼学生的实验分析能力。
【难度系数】
0.5

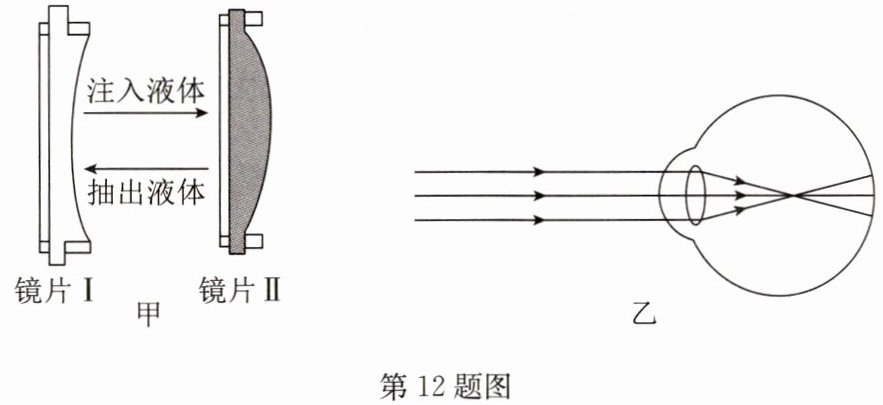

12.如图甲是一种新型的眼镜片，可通过在透明薄膜中注入或抽出光学液体来实现不同的作用，镜片Ⅱ对光线有作用；图乙是小明看远处物体的成像情况，他的视力缺陷是，矫正时应选择镜片。

12.会聚 近视 I

【分析】先观察镜片Ⅱ的结构，中间厚、边缘薄，属于凸透镜，凸透镜对光线有会聚作用；再分析图乙，远处物体的像成在视网膜前方，这是近视眼的成像特点，近视眼需用凹透镜矫正，镜片Ⅰ为凹透镜，据此可得出答案。
【解析】1. 镜片Ⅱ的特点：中间厚、边缘薄，属于凸透镜，凸透镜对光线具有会聚作用；2. 图乙中，光线经晶状体折射后，像成在视网膜的前方，说明小明的视力缺陷是近视；3. 近视眼需要佩戴凹透镜进行矫正，镜片Ⅰ中间薄、边缘厚，属于凹透镜，因此矫正时应选择镜片Ⅰ。
【答案】会聚；近视；I
【知识点】凸透镜的会聚作用、近视眼的成因与矫正
【点评】本题结合新型镜片考查透镜的作用及视力矫正，属于基础题，需掌握凸透镜和凹透镜的结构特点，以及近视眼的成因和矫正方法。
【难度系数】0.6

三、解答题

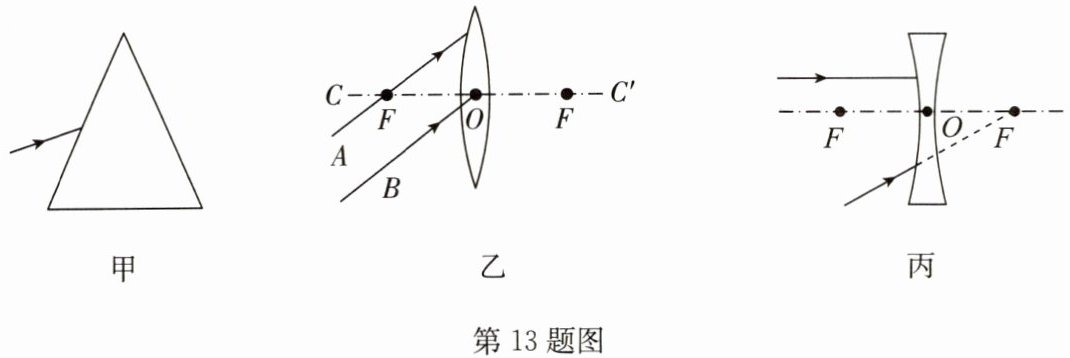

13. 根据题目要求作图
(1)如图甲所示,一束光射向玻璃三棱镜,请画出这束光进入三棱镜和离开三棱镜后的光线,并完成光路图.
(2)如图乙所示,CC'是凸透镜的主光轴,O是光心,F是焦点.请画出光线A、B通过凸透镜后的光路图.
(3)请在图丙中画出光线经过凹透镜后的光路图(F为焦点).

13.如答图所示

【分析】
本题为光学作图题，需根据不同光学元件的折射规律完成光路绘制：
1. 甲图（三棱镜）：光从空气斜射入玻璃时，折射角小于入射角，光线向三棱镜底边偏折；从玻璃斜射入空气时，折射角大于入射角，再次向底边偏折，据此画出两次折射光线，同时标注法线辅助作图。
2. 乙图（凸透镜）：利用凸透镜特殊光线规律：①过光心的光线传播方向不变；②从焦点发出的光线经凸透镜后平行于主光轴，据此画出光线A、B的出射光路。
3. 丙图（凹透镜）：利用凹透镜特殊光线规律：①平行于主光轴的光线经凹透镜后，折射光线的反向延长线过同侧焦点；②入射光线的延长线过另一侧焦点时，经凹透镜后平行于主光轴，据此画出两条光线的折射光路。
【解析】
1. 甲图：先画出入射点处的法线，光从空气进入玻璃，折射光线向三棱镜底边偏折；再画出出射点处的法线，光从玻璃进入空气，折射光线再次向底边偏折，完成光路。
2. 乙图：光线A过凸透镜光心O，出射光线沿原直线方向；从左焦点F发出的光线，经凸透镜后平行于主光轴，画出对应出射光线。
3. 丙图：平行于主光轴的入射光线，经凹透镜后，折射光线的反向延长线过左侧焦点F；入射光线的延长线过右侧焦点F，经凹透镜后平行于主光轴，画出两条折射光线。
【答案】
如答图所示
【知识点】
光的折射规律、凸透镜光路作图、凹透镜光路作图
【点评】
本题考查光学基础作图，需掌握三棱镜、凸透镜、凹透镜的折射规律，是光学部分的常规题型，难度中等。
【难度系数】
0.5
