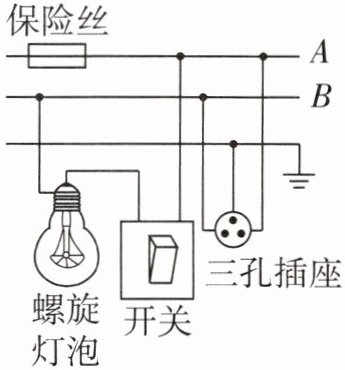

7 [2025沈阳康平期末]某家庭电路如图所示，下列说法不正确的是（
A.若将开关和灯互换位置，仍符合安全用电原则
B.若保险丝熔断，则可能是三孔插座内短路引起的
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.若进户零线断路会导致闭合开关后灯不亮，此时试电笔测三孔插座的左孔时氖管发光
A
）A.若将开关和灯互换位置，仍符合安全用电原则
B.若保险丝熔断，则可能是三孔插座内短路引起的
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.若进户零线断路会导致闭合开关后灯不亮，此时试电笔测三孔插座的左孔时氖管发光
答案
A
若将开关和灯泡位置互换,断开开关,灯泡仍然和火线相连,容易使人触电,不符合安全用电原则,故A错误,符合题意;当用电器的总功率过大或发生短路时,电路中的电流过大,保险丝会熔断,故B正确,不符合题意;带有金属外壳的用电器使用时必须接地,电冰箱接入三孔插座能使电冰箱金属外壳接地,故C正确,不符合题意;若进户零线断路,电路其他部分正常,闭合开关,用试电笔检测插座的左孔,由于左孔通过灯泡与火线接通,所以氖管也会发光,故D正确,不符合题意。
若将开关和灯泡位置互换,断开开关,灯泡仍然和火线相连,容易使人触电,不符合安全用电原则,故A错误,符合题意;当用电器的总功率过大或发生短路时,电路中的电流过大,保险丝会熔断,故B正确,不符合题意;带有金属外壳的用电器使用时必须接地,电冰箱接入三孔插座能使电冰箱金属外壳接地,故C正确,不符合题意;若进户零线断路,电路其他部分正常,闭合开关,用试电笔检测插座的左孔,由于左孔通过灯泡与火线接通,所以氖管也会发光,故D正确,不符合题意。
解析
【分析】
本题考查家庭电路的安全用电相关知识，需结合家庭电路的连接规则、故障特点，逐个分析选项，找出不正确的说法。
【解析】
选项A：家庭电路中开关应接在火线上，若将开关和灯泡位置互换，断开开关后，灯泡仍与火线相连，此时接触灯泡易发生触电事故，不符合安全用电原则，故A错误，符合题意。
选项B：保险丝熔断是因为电路电流过大，原因可能是总功率过大或短路，三孔插座内短路会导致电流过大，使保险丝熔断，故B正确，不符合题意。
选项C：三孔插座的上孔接地线，电冰箱插头插入后，金属外壳接地，可避免漏电时触电，符合安全要求，故C正确，不符合题意。
选项D：进户零线断路时，闭合开关后，三孔插座左孔通过灯泡与火线连通，试电笔测左孔时氖管会发光，故D正确，不符合题意。
综上，不正确的是A选项。
【答案】
A
【知识点】
家庭电路连接、安全用电原则、保险丝作用
【点评】
本题围绕家庭电路的安全用电设置选项，考查学生对家庭电路元件连接规则、故障分析的掌握，需学生熟悉家庭电路基本原理，逐一分析判断。
【难度系数】
0.6
本题考查家庭电路的安全用电相关知识，需结合家庭电路的连接规则、故障特点，逐个分析选项，找出不正确的说法。
【解析】
选项A：家庭电路中开关应接在火线上，若将开关和灯泡位置互换，断开开关后，灯泡仍与火线相连，此时接触灯泡易发生触电事故，不符合安全用电原则，故A错误，符合题意。
选项B：保险丝熔断是因为电路电流过大，原因可能是总功率过大或短路，三孔插座内短路会导致电流过大，使保险丝熔断，故B正确，不符合题意。
选项C：三孔插座的上孔接地线，电冰箱插头插入后，金属外壳接地，可避免漏电时触电，符合安全要求，故C正确，不符合题意。
选项D：进户零线断路时，闭合开关后，三孔插座左孔通过灯泡与火线连通，试电笔测左孔时氖管会发光，故D正确，不符合题意。
综上，不正确的是A选项。
【答案】
A
【知识点】
家庭电路连接、安全用电原则、保险丝作用
【点评】
本题围绕家庭电路的安全用电设置选项，考查学生对家庭电路元件连接规则、故障分析的掌握，需学生熟悉家庭电路基本原理，逐一分析判断。
【难度系数】
0.6
8 阅读下面材料,回答问题:
现代家庭电器化程度越来越高,各种电器设备的数量急剧增加,但同时也带来了更多的触电事故。因此,用电安全是一个十分突出的问题。人们往往认为:造成触电的原因是接触了高压电,实际上触电的真正原因是有较大的电流通过人体,而人体的电阻并非固定不变的,最不利时人体的电阻只有不到 1 000 Ω,所以安全用电的原则是:不直接接触
(1)人体发生触电事故,主要是指
A. 人体带了电
B. 人体中有电流流过
C. 人体上有电压
D. 人体中流过的电流超过了一定值
(2)利用学过的知识简单解释为什么电压越高,触电危害就越大。

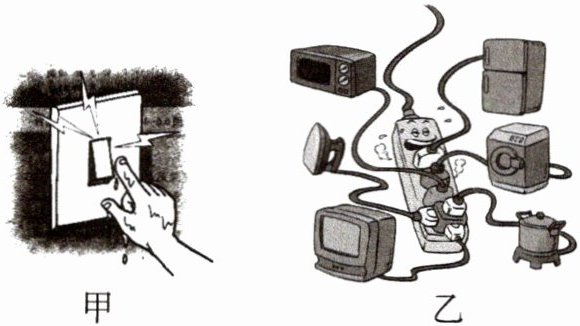

(3)如图是两幅用电安全的宣传画,请你认真观察后配上合适的宣传词。
图甲:
图乙:
现代家庭电器化程度越来越高,各种电器设备的数量急剧增加,但同时也带来了更多的触电事故。因此,用电安全是一个十分突出的问题。人们往往认为:造成触电的原因是接触了高压电,实际上触电的真正原因是有较大的电流通过人体,而人体的电阻并非固定不变的,最不利时人体的电阻只有不到 1 000 Ω,所以安全用电的原则是:不直接接触
低压带电体
,不靠近
高压带电体。(1)人体发生触电事故,主要是指
D
。A. 人体带了电
B. 人体中有电流流过
C. 人体上有电压
D. 人体中流过的电流超过了一定值
(2)利用学过的知识简单解释为什么电压越高,触电危害就越大。
(3)如图是两幅用电安全的宣传画,请你认真观察后配上合适的宣传词。
图甲:
不要用湿手扳动开关
;图乙:
家庭电路中不要同时使用多个大功率的用电器
。答案
低压带电体 不靠近
(1)D
(2)根据欧姆定律$I=\frac{U}{R}$可知,在电阻一定的情况下,电压越大,产生的电流就越大,通过人体的电流越大,触电危害就越大。
(3)不要用湿手扳动开关 家庭电路中不要同时使用多个大功率的用电器
【解析】 安全用电的原则是:不接触低压带电体,不靠近高压带电体。
(1)人体发生触电事故,主要是指人体中流过的电流超过了一定值。
(2)根据欧姆定律$I=\frac{U}{R}$可知,在电阻一定的情况下,电压越大,产生的电流就越大,通过人体的电流越大,触电危害就越大。
(3)图甲:生活用水属于导体,所以不要用湿手扳动开关;图乙:用电器越多,总电功率就越大,电路中电流就会越大,容易造成火灾,所以家庭电路中不要同时使用多个大功率的用电器。
(1)D
(2)根据欧姆定律$I=\frac{U}{R}$可知,在电阻一定的情况下,电压越大,产生的电流就越大,通过人体的电流越大,触电危害就越大。
(3)不要用湿手扳动开关 家庭电路中不要同时使用多个大功率的用电器
【解析】 安全用电的原则是:不接触低压带电体,不靠近高压带电体。
(1)人体发生触电事故,主要是指人体中流过的电流超过了一定值。
(2)根据欧姆定律$I=\frac{U}{R}$可知,在电阻一定的情况下,电压越大,产生的电流就越大,通过人体的电流越大,触电危害就越大。
(3)图甲:生活用水属于导体,所以不要用湿手扳动开关;图乙:用电器越多,总电功率就越大,电路中电流就会越大,容易造成火灾,所以家庭电路中不要同时使用多个大功率的用电器。
解析
【分析】
本题围绕安全用电相关知识展开，解题思路如下：首先需牢记安全用电的基本原则，再结合欧姆定律分析电压与触电危害的关系，最后观察两幅宣传画的场景（甲为湿手接触开关、乙为多个大功率用电器同时使用），对应得出安全用电的宣传词，同时明确触电的本质是电流超过人体承受的定值。
【解析】
1. 安全用电的基本原则：不接触低压带电体，不靠近高压带电体。
2. (1) 触电的本质是人体中流过的电流超过了一定值，并非单纯带电、有电流或有电压，故选D。
3. (2) 根据欧姆定律$I=\frac{U}{R}$，人体电阻$R$在一定条件下可视为定值，电压$U$越大，通过人体的电流$I$就越大，电流越大对人体的危害就越大，因此电压越高触电危害越大。
4. (3) 图甲中是湿手扳动开关，生活用水是导体，易引发触电，故宣传词为“不要用湿手扳动开关”；图乙中多个大功率用电器同时接在一个插排上，会导致电路总功率过大，电流过大易引发危险，故宣传词为“家庭电路中不要同时使用多个大功率的用电器”。
【答案】
低压带电体；不靠近；(1)D；(2)根据欧姆定律$I=\frac{U}{R}$可知，在人体电阻一定的情况下，电压越大，通过人体的电流就越大，触电危害就越大；(3)不要用湿手扳动开关；家庭电路中不要同时使用多个大功率的用电器
【知识点】
安全用电原则、欧姆定律、家庭电路电流过大的原因
【点评】
本题结合生活实际考查安全用电知识，既要求掌握基础的安全用电原则，又需要运用物理公式分析触电危害，还需结合图片场景理解用电安全的注意事项，贴近生活，实用性较强。
【难度系数】
0.3
本题围绕安全用电相关知识展开，解题思路如下：首先需牢记安全用电的基本原则，再结合欧姆定律分析电压与触电危害的关系，最后观察两幅宣传画的场景（甲为湿手接触开关、乙为多个大功率用电器同时使用），对应得出安全用电的宣传词，同时明确触电的本质是电流超过人体承受的定值。
【解析】
1. 安全用电的基本原则：不接触低压带电体，不靠近高压带电体。
2. (1) 触电的本质是人体中流过的电流超过了一定值，并非单纯带电、有电流或有电压，故选D。
3. (2) 根据欧姆定律$I=\frac{U}{R}$，人体电阻$R$在一定条件下可视为定值，电压$U$越大，通过人体的电流$I$就越大，电流越大对人体的危害就越大，因此电压越高触电危害越大。
4. (3) 图甲中是湿手扳动开关，生活用水是导体，易引发触电，故宣传词为“不要用湿手扳动开关”；图乙中多个大功率用电器同时接在一个插排上，会导致电路总功率过大，电流过大易引发危险，故宣传词为“家庭电路中不要同时使用多个大功率的用电器”。
【答案】
低压带电体；不靠近；(1)D；(2)根据欧姆定律$I=\frac{U}{R}$可知，在人体电阻一定的情况下，电压越大，通过人体的电流就越大，触电危害就越大；(3)不要用湿手扳动开关；家庭电路中不要同时使用多个大功率的用电器
【知识点】
安全用电原则、欧姆定律、家庭电路电流过大的原因
【点评】
本题结合生活实际考查安全用电知识，既要求掌握基础的安全用电原则，又需要运用物理公式分析触电危害，还需结合图片场景理解用电安全的注意事项，贴近生活，实用性较强。
【难度系数】
0.3
