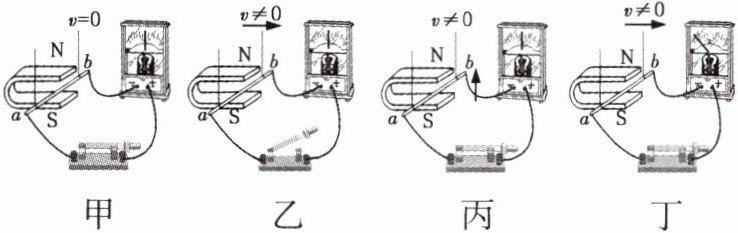

1 某小组探究导体在磁场中运动时产生感应电流的条件,实验时保持磁体位置不变。

(1)如图甲所示,电流计指针不偏转,这是因为导体ab 。
(2)如图乙所示,电流计指针也不偏转,这是因为 。
(3)如图丙所示,电流计指针仍不偏转,这是因为导体ab虽有运动,但没有 。
(4)分析比较图中四个实验现象,可以初步得出产生感应电流的条件: 的一部分导体,在磁场中做 运动。
(5)在进行图丁实验时,若使导体ab向左运动,则灵敏电流计指针向右偏,说明: ;若将蹄形磁体南北极对调,则灵敏电流计指针向左偏,说明: ;若将蹄形磁体南北极对调,使导体ab向左运动,则灵敏电流计指针向 (填“左”或“右”)偏转。

(1)没有运动 (2)没有闭合开关 (3)切割磁感线 (4)闭合电路 切割磁感线 (5)感应电流的方向与导体运动方向有关 感应电流的方向与磁场方向有关 左

【分析】
要解答本题，需结合电磁感应实验的核心规律：感应电流产生的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，感应电流方向与导体运动方向、磁场方向有关，改变其中一个因素，感应电流方向改变，同时改变两个因素则方向不变。逐一分析各图的实验条件：
1. 甲图：导体静止，不满足切割磁感线；
2. 乙图：电路断开，不满足闭合电路；
3. 丙图：导体运动方向与磁感线平行，未切割磁感线；
4. 丁图：通过改变导体运动方向或磁场方向，验证感应电流方向的影响因素。
【解析】
(1) 甲图中导体ab速度v=0，处于静止状态，没有运动，无法切割磁感线，因此无感应电流，电流计指针不偏转；
(2) 乙图中开关未闭合，电路是断开的，即使导体ab运动，也无法形成感应电流，所以电流计指针不偏转；
(3) 丙图中导体ab虽有运动，但运动方向与磁感线方向平行，没有切割磁感线，因此不会产生感应电流，电流计指针不偏转；
(4) 对比四个实验：只有当电路闭合、导体做切割磁感线运动时，才会产生感应电流，因此得出产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动；
(5) 丁图中，导体ab向左运动时指针偏转方向改变，说明感应电流的方向与导体运动方向有关；对调蹄形磁体的南北极（改变磁场方向），指针偏转方向改变，说明感应电流的方向与磁场方向有关；若同时对调磁极和改变导体运动方向，两个影响因素都反向，感应电流方向与原丁图（原磁场、原运动方向）相反，因此灵敏电流计指针向左偏转。
【答案】
(1) 没有运动 (2) 没有闭合开关 (3) 切割磁感线 (4) 闭合电路；切割磁感线 (5) 感应电流的方向与导体运动方向有关；感应电流的方向与磁场方向有关；左
【知识点】
电磁感应现象；感应电流产生的条件；感应电流方向的影响因素
【点评】
本题是电磁感应的经典探究实验，通过对比实验明确感应电流产生的必要条件，以及感应电流方向的影响因素，需重点掌握控制变量法在实验中的应用，是初中物理电磁学的核心考点。
【难度系数】
0.3

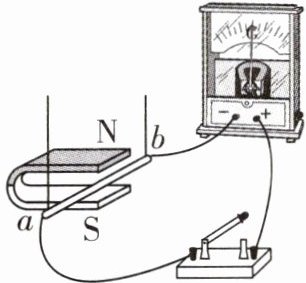

2 [2025成都模拟]如图所示是“探究感应电流产生的条件”的实验装置,将一根导体的两端用细线悬挂起来,并与灵敏电流计、开关串联组成实验装置。下列说法正确的是 ()


A.断开开关后,导体ab左右运动时可以观察到灵敏电流计指针偏转
B.闭合开关后,导体ab左右运动时有感应电流产生,说明机械能可以转化为电能
C.闭合开关后,改变导体ab的运动方向,灵敏电流计指针的偏转方向一定改变
D.利用该实验原理可以制成扬声器

B

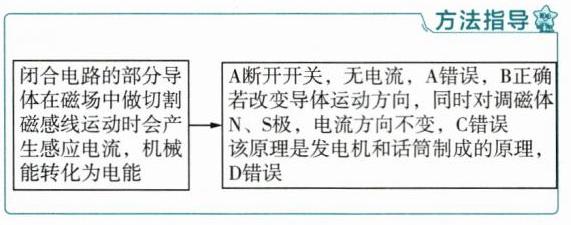

闭合电路的部分导体在磁场中做切割磁感线运动时会产生感应电流,机械能转化为电能 → A断开开关,无电流,A错误,B正确 若改变导体运动方向,同时对调磁体N、S,电流方向不变,C错误 该原理是发电机和话筒制成的原理,D错误

【分析】要解决这道题，需明确电磁感应的核心知识点：产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动；感应电流方向与导体运动方向、磁场方向有关，仅改变其中一个因素，电流方向改变，同时改变两个因素，电流方向不变；电磁感应过程中机械能转化为电能，该原理可应用于发电机、话筒等。接下来逐一分析选项：A选项需看电路是否闭合，B选项需结合感应电流产生条件和能量转化，C选项需关注感应电流方向的影响因素，D选项需区分电磁感应与其他电磁现象的应用。
【解析】根据电磁感应相关知识分析各选项：
1. 选项A：断开开关后，电路处于断开状态，不满足“闭合电路”的条件，导体ab左右运动时不会产生感应电流，灵敏电流计指针不偏转，故A错误。
2. 选项B：闭合开关后，电路闭合，导体ab左右运动时切割磁感线，满足感应电流产生的条件，会产生感应电流；此过程中消耗机械能，获得电能，即机械能转化为电能，故B正确。
3. 选项C：感应电流方向由导体运动方向和磁场方向共同决定，仅改变导体运动方向时，若磁场方向不变，电流方向会改变；但如果同时改变导体运动方向和磁场方向，电流方向不变。选项中“偏转方向一定改变”的表述未考虑磁场方向的变化，说法错误，故C错误。
4. 选项D：该实验原理是电磁感应，发电机、话筒利用此原理制成；而扬声器是利用“通电导体在磁场中受力运动”的原理，并非电磁感应，故D错误。
【答案】B

【知识点】电磁感应现象、感应电流方向、能量转化
【点评】本题考查电磁感应的基础应用，需准确掌握感应电流的产生条件、方向影响因素及相关设备的原理，属于常规基础题，需仔细辨析选项细节。
【难度系数】0.6

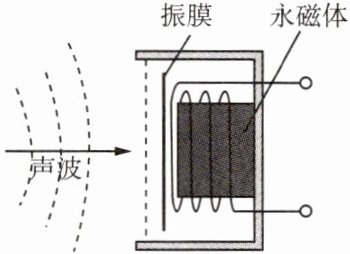

3 如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程 （）


A.利用了电磁感应原理
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.产生了直流电

A 线圈振动,切割永磁体的磁感线产生电流,属于电磁感应现象,A符合题意;通电导体在磁场中受力是电动机的原理,B不符合题意;这里没有利用电流的磁效应,C不符合题意;振膜上的线圈左右振动,电流方向改变,不是直流电,D不符合题意。

【分析】首先明确题目描述的过程：声波带动振膜和线圈振动，线圈在永磁体的磁场中切割磁感线，产生电流。接下来需区分各电磁原理：电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流；通电导体在磁场中受力是电动机的原理；电流的磁效应是电流周围存在磁场；线圈左右振动时，切割磁感线的方向不断变化，产生的电流方向也会变化，属于交流电。据此分析选项。
【解析】A选项：线圈振动切割永磁体的磁感线产生电流，符合电磁感应现象的定义，利用了电磁感应原理，该选项正确；B选项：通电导体在磁场中受力是电动机的工作原理，本题是产生电流，不是受力运动，不符合；C选项：电流的磁效应是指电流周围存在磁场，本题未利用该原理，不符合；D选项：线圈左右振动，切割磁感线的方向周期性改变，产生的电流方向也会周期性变化，属于交流电，不是直流电，该选项错误。
【答案】A
【知识点】电磁感应现象、电磁现象的区分
【点评】本题考查动圈式话筒的工作原理，核心是区分电磁感应与其他电磁相关原理，属于初中物理电磁部分的基础应用题目，需准确理解各原理的本质。
【难度系数】0.6

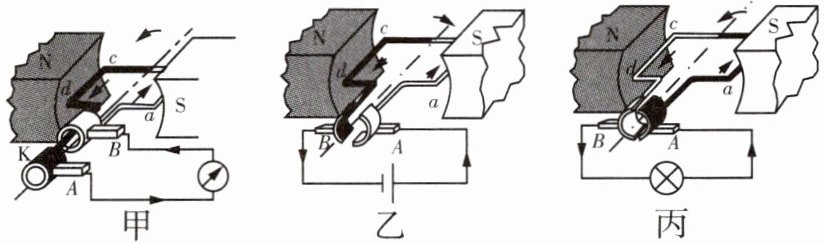

4 下列三幅图中，图是交流发电机的结构原理图，图乙的工作原理是，图丙的工作原理是。
甲 丙

甲 通电线圈在磁场中受力而转动 电磁感应

【分析】
要判断交流发电机、图乙和图丙对应的原理，需明确发电机与电动机的核心区别：发电机无电源，利用电磁感应将机械能转化为电能；电动机有电源，利用通电线圈在磁场中受力转动将电能转化为机械能。观察三幅图：甲图电路无电源，有检测电流的电流表，符合交流发电机的结构；乙图电路有电源，属于电动机，工作原理是通电线圈在磁场中受力转动；丙图电路无电源，有灯泡，工作原理是电磁感应。
【解析】
1. 交流发电机的判断：发电机的电路中没有电源，通过电磁感应产生电流，外部有电流表等装置。图甲无电源，有电流表，因此是交流发电机的结构原理图。
2. 图乙的工作原理：图乙电路中有电源，通电后线圈在磁场中受力转动，将电能转化为机械能，属于电动机，原理是通电线圈在磁场中受力而转动。
3. 图丙的工作原理：图丙电路无电源，线圈转动时切割磁感线产生感应电流，使灯泡发光，属于发电机，原理是电磁感应。
【答案】
甲；通电线圈在磁场中受力而转动；电磁感应
【知识点】
电磁感应、通电导体在磁场中受力、发电机与电动机的区别
【点评】
本题考查发电机和电动机的原理图区分，核心是是否存在电源，需掌握两者的工作原理，属于电磁学的基础题，难度适中。
【难度系数】
0.3

5 关于发电机,下列说法正确的是 ()

A.发电机是根据电磁感应现象制成的,是实现“电生磁”的装置
B.发电机是根据电流的磁效应制成的,是实现“磁生电”的装置
C.发电机产生的感应电流的方向跟线圈转动方向有关,跟磁场方向无关
D.发电机产生的感应电流的方向跟线圈转动方向有关,跟磁场方向也有关

D 发电机是利用电磁感应现象的原理制成的,是实现“磁生电”的装置,且所产生的感应电流的方向与导体的运动方向和磁场的方向都有关,D正确。

【分析】
要解答本题，需明确发电机的核心原理、电磁感应与电流磁效应的区别，以及感应电流方向的影响因素：首先，发电机的原理是电磁感应现象，该现象对应“磁生电”，而电流的磁效应是“电生磁”（如电磁铁），据此区分A、B选项；其次，感应电流的方向由线圈转动方向（即导体运动方向）和磁场方向共同决定，据此判断C、D选项的正误。
【解析】
逐一分析各选项：
选项A：发电机依据电磁感应现象制成，但电磁感应是“磁生电”的过程，并非“电生磁”，故A错误；
选项B：电流的磁效应是“电生磁”，是电磁铁等装置的原理，发电机的原理是电磁感应（磁生电），故B错误；
选项C：发电机产生的感应电流方向，既与线圈转动方向有关，也与磁场方向有关，选项中“跟磁场方向无关”的表述错误，故C错误；
选项D：发电机利用电磁感应原理实现“磁生电”，且感应电流方向与线圈转动方向、磁场方向都有关，该说法正确。
【答案】
D
【知识点】
电磁感应现象、发电机的工作原理、感应电流方向的影响因素
【点评】
本题考查电磁学中发电机的基础知识点，属于常考基础题，重点区分电磁感应与电流磁效应的差异，以及感应电流方向的影响因素，需准确记忆相关概念即可解题。
【难度系数】
0.3
