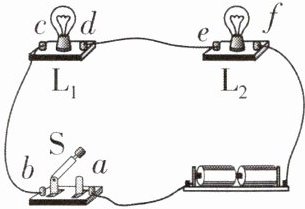

1[2025辽宁沈阳质检,中]如图所示,闭合开关S,两灯都不亮,当用一根导线分别连接a、b接线柱,c、d接线柱时,两灯都不亮;连接e、f接线柱时,只有一个灯泡发光。则电路故障可能是 ()

A.灯泡$L_1$短路
B.灯泡$L_2$断路
C.灯泡$L_2$短路
D.开关S断路

1.B 【解析】由电路图可知,两灯泡串联,闭合开关,两灯均不亮,说明电路中某处断路或两灯均短路;用一根导线的两端接触a、b接线柱或c、d接线柱时,两灯都不亮,当导线接触e、f接线柱时,只有一个灯泡发光,此时导线将灯L₂短路(L₂一定不发光),所以此时一定是灯泡L₁发光(L₁灯丝完好),此时电路处于通路状态(开关没有问题),由此说明该电路的故障是L₂断路,故B正确。

【分析】
首先明确电路为L₁与L₂串联，闭合开关两灯都不亮，说明故障类型为断路（若为短路，串联电路中某一灯短路时另一灯会发光，不符合题意）。接着用导线检测故障：连接a、b（开关两端），两灯仍不亮，说明开关无断路；连接c、d（L₁两端），两灯仍不亮，说明L₁无断路；连接e、f（L₂两端）时只有一个灯发光，说明此时电路导通，L₂被短路，电流经导线和L₁形成通路，由此确定故障为L₂断路。
【解析】
由电路图可知，L₁与L₂串联，闭合开关后两灯均不亮，说明电路存在断路故障（若为短路，会有一个灯发光）。
1. 用导线连接a、b接线柱（开关两端），两灯仍不亮，说明开关S未断路，排除D选项；
2. 用导线连接c、d接线柱（L₁两端），两灯仍不亮，说明L₁未断路，排除A选项（若L₁短路，连接e、f时电路仍断路，不会有灯发光，不符合题意）；
3. 用导线连接e、f接线柱（L₂两端），只有一个灯发光，说明此时电路导通，L₂被短路，电流经导线、L₁形成通路，因此故障为L₂断路，排除C选项（若L₂短路，闭合开关时L₁会发光，不符合初始两灯都不亮的状态）。
综上，电路故障为L₂断路，答案选B。
【答案】B
【知识点】串联电路故障分析、断路与短路判断
【点评】本题考查串联电路的故障检测，通过导线短接法逐步排查故障位置，需结合串联电路特点分析，是中等难度的电路基础题。
【难度系数】0.5

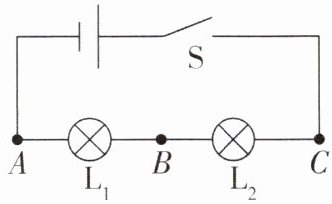

2[2025广东揭阳期中,中]如图所示电路中,已知电源电压为6 V,$L_1$、$L_2$为两个不同规格的小灯泡,当开关S闭合后两灯都不亮。用电压表进行测量时,测得AB两点之间的电压为零,BC两点之间的电压为6 V,则故障原因可能是 ()

A.开关S接触不良
B.灯泡$L_1$的灯丝断了
C.灯泡$L_2$的灯丝断了
D.灯泡$L_2$被短接

2.C 【解析】根据电路图可知,L₁、L₂串联,当开关S闭合后两灯都不亮,则故障为L₁、L₂都短路或电路断路,若L₁、L₂都短路,则用电压表分别测AB、BC两点之间的电压时,电压表示数应均为零,与题意不符,所以电路故障为断路。用电压表测量时测得AB两点之间的电压为零,则AB两点到电源的部分发生了断路,用电压表测量时测得BC两点之间的电压为6 V,则BC两点到电源的部分是通路,则故障为BC两点之间断路,即灯泡L₂的灯丝断了,故C正确。故选C。

【分析】
首先明确电路连接方式：L₁与L₂串联，开关S控制整个电路。开关闭合后两灯都不亮，说明电路存在断路故障（若为短路，至少一灯发光；若两灯都短路，AB、BC间电压均为0，与题意不符）。结合电压表的示数特点：断路时，电压表接在断路两端会显示电源电压，接在通路部分电压为0，据此判断故障位置。
【解析】
1. 确定电路结构：由题图可知，L₁、L₂串联，开关S控制整个电路；
2. 判断故障类型：开关闭合后两灯都不亮，说明电路为断路故障（若为短路，至少有一个灯泡发光；若两灯都短路，AB、BC间电压均为0，不符合题意）；
3. 分析电压表示数：AB间电压为0，说明AB两点到电源两极的路径是通路，AB间无断路；BC间电压为6V，等于电源电压，说明BC两点到电源两极的路径是通路，且BC之间发生断路，即L₂的灯丝断了；
4. 排除错误选项：A选项开关S接触不良时，BC间电压应为0，不符合；B选项L₁灯丝断时，AB间电压应等于电源电压6V，不符合；D选项L₂短路时，BC间电压为0，不符合。故故障为L₂灯丝断，选C。
【答案】
C
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题考查串联电路断路故障的判断，利用电压表检测电路故障是电学实验的重要技能，需掌握断路时电压表的示数规律，属于中等难度的电路分析题。
【难度系数】
0.6

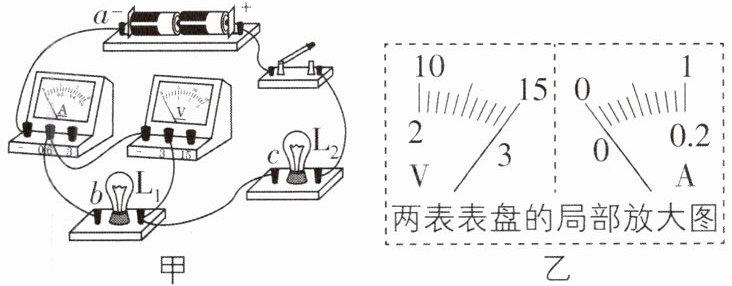

3[2026安徽安庆模拟,中]小明在做电学实验时,连接电路如图甲所示(电源由两节新干电池构成)。闭合开关,发现两电表出现如图乙所示的现象。则电路故障可能是 ()


A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_2$断路
C.电流表断路
D.灯$\mathrm{L}_2$短路

3.A 【解析】根据甲图可知,L₁和L₂串联,电压表测灯泡L₁两端电压,电流表测电路中的电流,电源由两节新干电池构成,电源电压为3 V,闭合开关,电压表有示数,选用的是0~3 V的测量范围,分度值是0.1 V,由乙图可知,电压表读数为3 V,电流表无示数,说明电路可能发生断路,此时电压表与电源接通,串联在电路中测电源电压,因此故障是灯泡L₁断路,故A符合题意,BCD不符合题意。故选A。

【分析】首先观察图甲，确定电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路电流，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$电压；电源是两节新干电池，总电压为$3\mathrm{V}$。闭合开关后，电流表无示数，说明电路发生断路；电压表有示数且等于电源电压，说明电压表两端能连通到电源两极，因此故障是与电压表并联的部分断路，即$\mathrm{L}_1$断路。
【解析】1. 电路分析：由图甲可知，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_1$两端电压；两节新干电池总电压$U=1.5\mathrm{V} × 2=3\mathrm{V}$。2. 电表示数分析：图乙中电流表指针几乎在0刻度，说明电路断路；电压表选用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，示数为$3\mathrm{V}$，等于电源电压，说明电压表正负接线柱与电源两极连通，故障为$\mathrm{L}_1$断路。3. 选项判断：A. $\mathrm{L}_1$断路，符合分析；B. $\mathrm{L}_2$断路，电压表无法接电源正极，示数为0，不符合；C. 电流表断路，电压表无法接电源，示数为0，不符合；D. $\mathrm{L}_2$短路，电路通路，电流表有示数，不符合。故选A。
【答案】A
【知识点】串联电路故障分析、电流表使用、电压表使用
【点评】本题结合电表判断串联电路的断路故障，需掌握“电流表无示数为断路，电压表有示数且等于电源电压则并联部分断路”的规律，是电学基础题型。
【难度系数】0.5

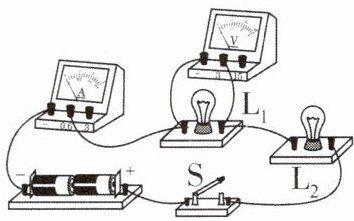

4[2026江苏南京模拟,中]如图所示的电路,电源电压为3 V,闭合开关S,两灯均不发光,两表示数均为0。现将$L_1$和$L_2$位置对调,其余元件位置不变,重新闭合开关S,两只灯泡仍不发光,电流表示数仍然为0,但电压表的示数为3 V,则故障是 ()

A.电流表断路
B.$L_1$断路
C.$L_2$断路
D.S断路

4.C 【解析】由图可知,两灯串联,电压表测L₁两端电压,电流表测串联电路中的电流。闭合开关S,两灯均不发光,两表示数均为0,由串联电路特点可知,电路故障为断路。将L₁和L₂位置对调,其余元件位置不变,重新闭合开关S,两只灯泡仍不发光,电压表的示数为3 V,则电压表与电源接通,与电压表并联的部分断路,所以故障是L₂断路。故C符合题意,ABD不符合题意。故选C。

【分析】首先明确电路为串联电路，电流表测串联电路的电流，电压表测L₁两端电压。闭合开关后两灯均不发光、电流表示数为0，说明电路发生断路故障（串联电路中，断路时整个电路无电流，用电器都不工作）。将L₁和L₂位置对调后，电压表示数等于电源电压，说明电压表与电源两极连通，此时电压表串联在电路中，由此可判断与电压表并联的部分断路，进而确定故障位置。
【解析】由图可知，两灯串联，电流表测电路电流，电压表测L₁两端电压。闭合开关S，两灯不亮、电流为0，说明电路断路（若短路，电路为通路，电流表有示数，至少一个灯发光）。将L₁和L₂对调后，闭合开关，电压表示数为3V（等于电源电压），说明电压表两端能连接到电源正负极，即电压表通过电流表、开关等与电源连通，此时电压表串联在电路中，原因是与电压表并联的部分断路，因此故障为L₂断路。
【答案】C
【知识点】串联电路故障、电压表使用、电流表使用
【点评】本题考查串联电路断路故障的判断，需结合电压表的示数变化分析故障：当电压表有示数且等于电源电压时，说明电压表两端到电源通路，并联部分断路，是此类题的解题关键。
【难度系数】0.5

5[中]在如图所示的电路中,开关S闭合后,两灯均正常发光。若某一时刻,灯$L_1$的灯丝突然被烧断,下列说法中正确的是 ()

A.两只电流表示数均变小
B.两只电流表示数均变大
C.$A_1$示数变小,$A_2$示数不变
D.$A_1$示数变大,$A_2$示数不变

5.C 【解析】由电路图可知,两灯泡并联,电流表A₂测L₂支路的电流,A₁测干路电流。当灯L₁的灯丝突然被烧断后,电路变为L₂的简单电路,两电流表都测通过L₂的电流;因并联电路各支路独立工作、互不影响,所以电流表A₂的示数不变,由于并联电路干路电流等于各支路电流之和,所以电流表A₁的示数变小,故C正确。故选C。

【分析】
要解决这道题，需先明确电路结构和电流表的测量对象，再结合并联电路的特点分析电流变化：
1. 识别电路：判断两灯的连接方式，确定每个电流表测量的是哪部分的电流；
2. 利用并联电路特性：并联电路中各支路独立工作、互不影响，干路电流等于各支路电流之和；
3. 分析L₁灯丝烧断后的电流变化：L₁烧断后，L₂支路不受影响，A₂示数不变；干路电流从两支路电流之和变为仅L₂的电流，故A₁示数变小。
【解析】
由电路图可知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₂支路的电流。
因为并联电路中各支路独立工作、互不影响，所以当灯L₁的灯丝突然烧断后，L₂支路两端的电压仍等于电源电压，L₂的电阻不变，根据欧姆定律可知，通过L₂的电流不变，即电流表A₂的示数不变。
又因为并联电路干路电流等于各支路电流之和，原来干路电流I = I₁ + I₂，L₁烧断后干路电流I' = I₂，所以电流表A₁的示数变小。
综上，A₁示数变小，A₂示数不变，选项C正确。
【答案】
C
【知识点】
并联电路的电流规律、电流表的使用
【点评】
本题考查并联电路的电流特点，核心是明确电路连接方式和电流表的测量对象，利用并联支路独立的特性分析电流变化，属于中等难度的电路分析题，需要学生掌握并联电路的基本规律。
【难度系数】
0.5

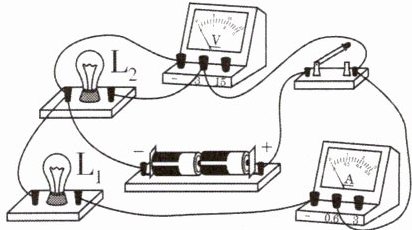

6[2026河南南阳模拟,中]如图所示电路中,开关闭合后,两灯都发光。下列说法正确的是 ()


A.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数为零,电流表示数不为零
B.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数不为零,电流表示数为零
C.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数不为零,电流表示数为零
D.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数为零,电流表示数不为零

6.C 【解析】图中两个灯泡并联,闭合开关,电流表测量通过灯泡L₁的电流,电压表测量电源电压。如果只有灯泡L₁断路,电源电压保持不变,电压表测量电源电压,电压表示数不为零,电流表测量通过灯泡L₁的电流,电流表示数为零,故A错误,C正确;如果只有灯泡L₂断路,电源电压保持不变,电压表测量电源电压,则电压表示数不为零,电流表测量通过灯泡L₁的电流,根据并联电路的特点可知,电流表示数不为零,故BD错误。故选C。

【分析】
首先明确电路结构：开关闭合后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表与$\mathrm{L}_1$串联，测量通过$\mathrm{L}_1$的电流；电压表并联在电源两端，测量电源电压。分析故障时，需结合并联电路“各支路独立工作、互不影响”的特点，判断故障后各电表的示数变化。
【解析】
由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_1$支路电流，电压表测电源电压。
若只有$\mathrm{L}_1$断路：$\mathrm{L}_1$支路断开，电流表所在支路无电流，电流表示数为0；但电压表仍并联在电源两端，测量电源电压，故电压表示数不为0，因此A错误，C正确。
若只有$\mathrm{L}_2$断路：$\mathrm{L}_2$支路断开，不影响$\mathrm{L}_1$支路，电流表仍测$\mathrm{L}_1$的电流，电流表示数不为0；电压表仍测电源电压，电压表示数不为0，因此B、D错误。
【答案】
C
【知识点】
并联电路特点、电路故障分析、电流表电压表使用
【点评】
本题考查并联电路的故障分析，核心是明确各电表的测量对象，结合并联电路的独立性判断故障后的电表示数，需掌握电路故障的分析方法，属于中等难度的电路题。
【难度系数】
0.6
