8.如图3.2-4所示，入射光线与反射面的夹角为$60°$，请作出其对应的反射光线，并标出反射角。
答案
8.作图如
所示解析
【分析】
要作出反射光线，需遵循光的反射定律，按以下步骤思考：①先确定法线，法线是过入射点且垂直于反射面的虚线；②计算入射角：已知入射光线与反射面夹角为60°，法线与反射面垂直（夹角90°），因此入射角为90°-60°=30°；③根据反射角等于入射角，在法线另一侧画出反射光线，反射角与入射角大小相等，最后标注反射角的度数。
【解析】
1. 画法线：过入射点作垂直于竖直反射面的虚线（法线）；
2. 计算入射角：入射光线与反射面夹角为60°，法线与反射面夹角为90°，故入射角=90°-60°=30°；
3. 画反射光线：依据光的反射定律，反射角等于入射角，在法线另一侧画出反射光线，使反射光线与法线的夹角为30°，并标注反射角为30°。
【答案】
作图如所示
【知识点】
光的反射定律、反射角
【点评】
本题考查光的反射定律的应用，需掌握入射角、反射角的定义，是光学基础作图题，难度适中。
【难度系数】
0.6
要作出反射光线，需遵循光的反射定律，按以下步骤思考：①先确定法线，法线是过入射点且垂直于反射面的虚线；②计算入射角：已知入射光线与反射面夹角为60°，法线与反射面垂直（夹角90°），因此入射角为90°-60°=30°；③根据反射角等于入射角，在法线另一侧画出反射光线，反射角与入射角大小相等，最后标注反射角的度数。
【解析】
1. 画法线：过入射点作垂直于竖直反射面的虚线（法线）；
2. 计算入射角：入射光线与反射面夹角为60°，法线与反射面夹角为90°，故入射角=90°-60°=30°；
3. 画反射光线：依据光的反射定律，反射角等于入射角，在法线另一侧画出反射光线，使反射光线与法线的夹角为30°，并标注反射角为30°。
【答案】
作图如
所示【知识点】
光的反射定律、反射角
【点评】
本题考查光的反射定律的应用，需掌握入射角、反射角的定义，是光学基础作图题，难度适中。
【难度系数】
0.6
9.如图 3.2-5 所示，AB、CD 是同一点光源 S 发出的光经平面镜反射后的两条反射光线，请通过作图确定光源的位置。
答案
9.作图如
所示解析
【分析】要确定点光源S的位置，需利用平面镜成像的规律：反射光线的反向延长线经过光源的虚像，且像与物关于镜面对称。解题思路为：先将两条反射光线反向延长找到像点，再根据像物对称的特点确定光源位置。
【解析】作图步骤如下：
1. 将反射光线AB、CD分别反向延长，两条线交于一点S'，该点是光源S在平面镜中的虚像；
2. 过点S'作平面镜的垂线（即像与物的对称轴）；
3. 在垂线上，依据“像与物到平面镜的距离相等”，在平面镜另一侧确定点S，S即为所求的点光源；
4. 连接SA、SC，得到对应的入射光线，完成作图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查利用平面镜成像规律确定光源位置，是光学作图的基础题型，核心是掌握反射光线与像点的关系及像物对称的特点，难度适中。
【难度系数】0.5
【解析】作图步骤如下：
1. 将反射光线AB、CD分别反向延长，两条线交于一点S'，该点是光源S在平面镜中的虚像；
2. 过点S'作平面镜的垂线（即像与物的对称轴）；
3. 在垂线上，依据“像与物到平面镜的距离相等”，在平面镜另一侧确定点S，S即为所求的点光源；
4. 连接SA、SC，得到对应的入射光线，完成作图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查利用平面镜成像规律确定光源位置，是光学作图的基础题型，核心是掌握反射光线与像点的关系及像物对称的特点，难度适中。
【难度系数】0.5

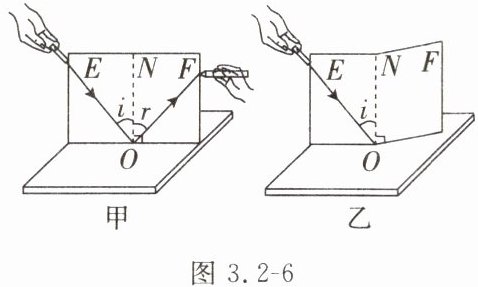

10.小明和同学们利用图3.2-6所示的实验装置探究光的反射定律，纸板可绕ON转动。
【证据】
(1)如图甲所示，小明先把一块平面镜平放在水平桌面上，再将纸板ENF垂直固定在平面镜上，可用
(2)实验中为了让光线能在纸板上显示出来，应该让光束
(3)入射光沿EO射向O点，经平面镜反射后，沿OF射出，i是
【解释】
(4)分析表格数据得出结论：在光的反射现象中，
(5)若将一束光贴着纸板沿图甲中FO方向射向O点，反射光沿OE方向射出，说明在光的反射现象中，
(6)如图乙所示，把纸板NOF绕ON向后折，将一束光沿EO射入，在纸板NOF上看不到反射光，这表明：在光的反射现象中，反射光线、入射光线和法线在
【证据】
(1)如图甲所示，小明先把一块平面镜平放在水平桌面上，再将纸板ENF垂直固定在平面镜上，可用
直角三角尺
（填器材名称）来检验纸板是否垂直于平面镜。(2)实验中为了让光线能在纸板上显示出来，应该让光束
贴着纸板射入
。(3)入射光沿EO射向O点，经平面镜反射后，沿OF射出，i是
入射

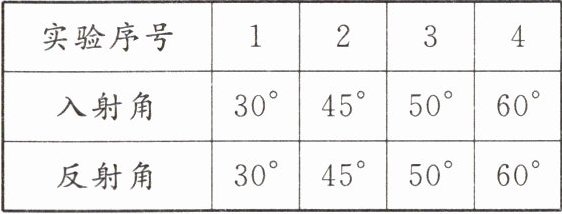

（选填“入射”或“反射”）角。在纸板上用笔描出入射光和反射光的径迹，多次改变入射光的角度，换用不同颜色的笔记录每次光的径迹，并测量入射角和反射角的大小，将实验数据记入下表。【解释】
(4)分析表格数据得出结论：在光的反射现象中，
反射角等于入射角
。(5)若将一束光贴着纸板沿图甲中FO方向射向O点，反射光沿OE方向射出，说明在光的反射现象中，
光路是可逆的
。(6)如图乙所示，把纸板NOF绕ON向后折，将一束光沿EO射入，在纸板NOF上看不到反射光，这表明：在光的反射现象中，反射光线、入射光线和法线在
同一平面内
。答案
10.(1)直角三角尺
(2)贴着纸板射入
(3)入射
(4)反射角等于入射角
(5)光路是可逆的
(6)同一平面内
(2)贴着纸板射入
(3)入射
(4)反射角等于入射角
(5)光路是可逆的
(6)同一平面内
解析
【分析】
本题围绕探究光的反射定律的实验展开，需结合实验器材用途、操作要求、实验结论等逐一分析各小问：
1. 检验纸板与平面镜是否垂直，需利用能判断垂直的器材；
2. 让光线在纸板显示，需保证光线与纸板的接触方式；
3. 明确入射角的定义，判断i对应的光线类型；
4. 分析实验数据得出反射角与入射角的关系；
5. 根据逆着反射光入射的现象，判断光路特点；
6. 纸板折转后看不到反射光，推导三线的位置关系。
【解析】
(1) 直角三角尺的直角可贴合纸板和平面镜，能检验两者是否垂直，故填直角三角尺；
(2) 让光束贴着纸板射入，光线会在纸板上留下径迹，便于观察，故填贴着纸板射入；
(3) 入射角是入射光线与法线的夹角，因此i是入射角，填入射；
(4) 多次测量入射角和反射角，数据表明反射角等于入射角，故结论为反射角等于入射角；
(5) 光沿FO入射时反射光沿OE射出，说明光路是可逆的；
(6) 纸板NOF折转后与纸板ENF不在同一平面，看不到反射光，说明反射光线、入射光线和法线在同一平面内。
【答案】
10.(1)直角三角尺；(2)贴着纸板射入；(3)入射；(4)反射角等于入射角；(5)光路是可逆的；(6)同一平面内
【知识点】
光的反射定律、实验器材使用、光路可逆
【点评】
本题是探究光的反射定律的基础实验题，覆盖实验器材、操作要点、核心结论等考点，侧重对实验过程和结论的理解，是光学基础的典型考查题型。
【难度系数】
0.7
本题围绕探究光的反射定律的实验展开，需结合实验器材用途、操作要求、实验结论等逐一分析各小问：
1. 检验纸板与平面镜是否垂直，需利用能判断垂直的器材；
2. 让光线在纸板显示，需保证光线与纸板的接触方式；
3. 明确入射角的定义，判断i对应的光线类型；
4. 分析实验数据得出反射角与入射角的关系；
5. 根据逆着反射光入射的现象，判断光路特点；
6. 纸板折转后看不到反射光，推导三线的位置关系。
【解析】
(1) 直角三角尺的直角可贴合纸板和平面镜，能检验两者是否垂直，故填直角三角尺；
(2) 让光束贴着纸板射入，光线会在纸板上留下径迹，便于观察，故填贴着纸板射入；
(3) 入射角是入射光线与法线的夹角，因此i是入射角，填入射；
(4) 多次测量入射角和反射角，数据表明反射角等于入射角，故结论为反射角等于入射角；
(5) 光沿FO入射时反射光沿OE射出，说明光路是可逆的；
(6) 纸板NOF折转后与纸板ENF不在同一平面，看不到反射光，说明反射光线、入射光线和法线在同一平面内。
【答案】
10.(1)直角三角尺；(2)贴着纸板射入；(3)入射；(4)反射角等于入射角；(5)光路是可逆的；(6)同一平面内
【知识点】
光的反射定律、实验器材使用、光路可逆
【点评】
本题是探究光的反射定律的基础实验题，覆盖实验器材、操作要点、核心结论等考点，侧重对实验过程和结论的理解，是光学基础的典型考查题型。
【难度系数】
0.7
