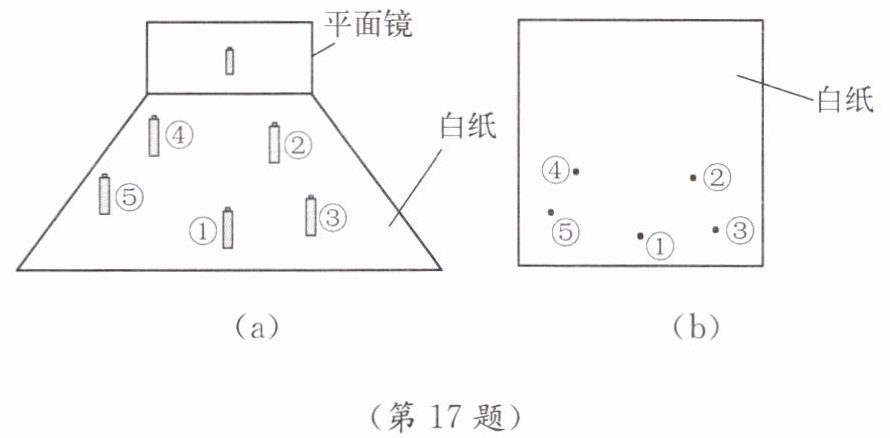

17. 在学习了光的反射定律之后，小明思考:能否用不透明的平面镜来确定像的位置?为此,小明设计了如图(a)所示的装置:平面镜竖直放置在铺有白纸的水平桌面上,将相同的5节电池竖立在白纸上。保持电池①的位置不变,移动其他电池,使电池③挡住电池①的像和电池②,电池⑤挡住电池①的像和电池④,在白纸上记录下5节电池的位置如图(b)所示。请在图(b)中作出电池①的像的位置并用“·”表示。

解：
根据光在同种均匀介质中沿直线传播的特点：
1. 电池③挡住电池①的像和电池②，说明电池②、电池③、电池①的像三点共线，用直线连接②、③两点，向原平面镜所在的一侧延长；
2. 电池⑤挡住电池①的像和电池④，说明电池④、电池⑤、电池①的像三点共线，用直线连接④、⑤两点，向原平面镜所在的一侧延长；
3. 两条延长线的交点即为电池①的像的位置，在该交点处标注“·”，即为所求的电池①的像的位置。

18. 如图所示，MN为平面镜，S为发光点，A是人眼所在的位置（眼睛可视为一点）。遮住平面镜上的一点Q，人眼就看不到发光点S在平面镜中的虚像了。试画图确定点Q的位置。

解：
1. 根据平面镜成像像与物关于镜面对称的特点，作出发光点S关于平面镜MN的对称点S'，S'即为S在平面镜中的虚像。
2. 用直线连接S'和A点，该连线与平面镜MN的交点，就是所求的点Q。
作图规范：S与S'的连线垂直于MN，S'到镜面的距离等于S到镜面的距离；S'到Q的镜面后方部分画虚线，Q指向A的线段画带箭头的实线作为反射光线，S指向Q的线段画带箭头的实线作为入射光线。
遮挡Q点后，S射向A的反射光路被切断，人眼就无法看到S的虚像。
