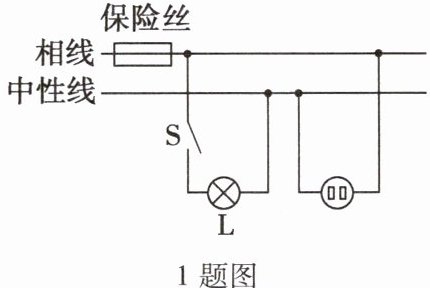

1.部分家庭电路如图所示,正常发光的灯突然熄灭了。经检查保险丝完好,再用测电笔分别检测插座的两孔,发现氖管均发光,造成这一现象的原因是（
A.进户相线断了
B.进户中性线断了
C.灯丝烧断了
D.插座发生短路了
B
）。A.进户相线断了
B.进户中性线断了
C.灯丝烧断了
D.插座发生短路了
答案
1. B
解析
【分析】
要解决这道题，需结合家庭电路故障特点和测电笔的工作原理逐步分析：首先，保险丝完好说明电路无短路故障，可先排除短路类选项；测电笔氖管发光表示接触的是相线（或与相线连通），不发光则是接触中性线。题目中测插座两孔氖管均发光，说明插座两孔都与相线连通，以此判断故障位置。
【解析】
1. 保险丝完好，说明电路未发生短路（短路会使电流过大熔断保险丝），排除选项D；
2. 测电笔检测插座两孔氖管均发光，说明插座的两个接线柱都与相线连通：插座右孔直接接相线，氖管发光正常；左孔通过灯泡、开关与相线连通，说明进户的中性线在某处断开，导致电流无法形成回路，灯熄灭；
3. 若进户相线断了，测电笔接触插座两孔都不会发光，排除A；若灯丝烧断，插座左孔无法与相线连通，测电笔左孔氖管不发光，排除C；
综上，故障为进户中性线断开，对应选项B。
【答案】
B
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合测电笔原理分析各故障现象，核心是理解中性线断开时，用电器可通过其他路径使插座孔与相线连通，属于家庭电路的基础应用题。
【难度系数】
0.5
要解决这道题，需结合家庭电路故障特点和测电笔的工作原理逐步分析：首先，保险丝完好说明电路无短路故障，可先排除短路类选项；测电笔氖管发光表示接触的是相线（或与相线连通），不发光则是接触中性线。题目中测插座两孔氖管均发光，说明插座两孔都与相线连通，以此判断故障位置。
【解析】
1. 保险丝完好，说明电路未发生短路（短路会使电流过大熔断保险丝），排除选项D；
2. 测电笔检测插座两孔氖管均发光，说明插座的两个接线柱都与相线连通：插座右孔直接接相线，氖管发光正常；左孔通过灯泡、开关与相线连通，说明进户的中性线在某处断开，导致电流无法形成回路，灯熄灭；
3. 若进户相线断了，测电笔接触插座两孔都不会发光，排除A；若灯丝烧断，插座左孔无法与相线连通，测电笔左孔氖管不发光，排除C；
综上，故障为进户中性线断开，对应选项B。
【答案】
B
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合测电笔原理分析各故障现象，核心是理解中性线断开时，用电器可通过其他路径使插座孔与相线连通，属于家庭电路的基础应用题。
【难度系数】
0.5

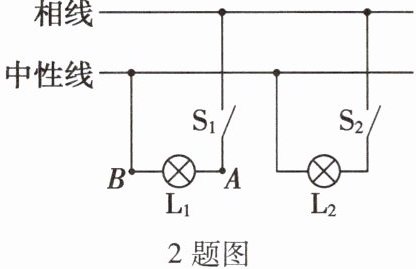

2. 如图所示的家庭照明电路,闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$后,灯泡$\mathrm{L}_1$不亮,$\mathrm{L}_2$亮,下列分析正确的是(
A.一定是灯泡$\mathrm{L}_1$短路
B.一定是灯泡$\mathrm{L}_1$断路
C.若用测电笔检测$A$、$B$点都能发光,可能是$B$点和中性线之间断路
D.若用测电笔检测$A$、$B$点都能发光,可能是$B$点和中性线之间短路
C
)。A.一定是灯泡$\mathrm{L}_1$短路
B.一定是灯泡$\mathrm{L}_1$断路
C.若用测电笔检测$A$、$B$点都能发光,可能是$B$点和中性线之间断路
D.若用测电笔检测$A$、$B$点都能发光,可能是$B$点和中性线之间短路
答案
2. C
解析
【分析】首先明确家庭电路中，相线（火线）带电，中性线（零线）不带电，测电笔接触火线时发光，接触零线时不发光。闭合开关后L₂亮，说明L₂支路正常，故障仅在L₁支路。需结合电路故障特点和测电笔原理，逐一分析各选项的合理性。
【解析】家庭电路中，相线（火线）、中性线（零线），测电笔检测时，接触火线发光，接触零线不发光。闭合S₁、S₂后，L₂亮，说明L₂支路正常，故障仅在L₁支路：
A选项：若L₁短路，会造成相线与中性线直接连通，电源短路，L₂也会因短路不亮，故A错误；
B选项：L₁不亮的原因除了L₁断路，还可能是L₁支路中性线断路等，“一定”表述绝对，故B错误；
C选项：若测电笔检测A、B点都发光，说明A、B都与相线连通。正常情况下B点接中性线，测电笔不发光，现在B点发光，说明B点与中性线之间断路，此时电流无法通过L₁形成回路，L₁不亮，而L₂支路正常，故C正确；
D选项：若B点与中性线短路，会导致相线与中性线短路，L₂也会短路不亮，与题目中L₂亮矛盾，故D错误。
【答案】C
【知识点】家庭电路故障分析、测电笔的使用
【点评】本题考查家庭电路故障的判断，需结合测电笔的工作原理，注意“一定”类表述的错误性，以及短路、断路对电路的影响，是中等难度的电路分析题。
【难度系数】0.5
【解析】家庭电路中，相线（火线）、中性线（零线），测电笔检测时，接触火线发光，接触零线不发光。闭合S₁、S₂后，L₂亮，说明L₂支路正常，故障仅在L₁支路：
A选项：若L₁短路，会造成相线与中性线直接连通，电源短路，L₂也会因短路不亮，故A错误；
B选项：L₁不亮的原因除了L₁断路，还可能是L₁支路中性线断路等，“一定”表述绝对，故B错误；
C选项：若测电笔检测A、B点都发光，说明A、B都与相线连通。正常情况下B点接中性线，测电笔不发光，现在B点发光，说明B点与中性线之间断路，此时电流无法通过L₁形成回路，L₁不亮，而L₂支路正常，故C正确；
D选项：若B点与中性线短路，会导致相线与中性线短路，L₂也会短路不亮，与题目中L₂亮矛盾，故D错误。
【答案】C
【知识点】家庭电路故障分析、测电笔的使用
【点评】本题考查家庭电路故障的判断，需结合测电笔的工作原理，注意“一定”类表述的错误性，以及短路、断路对电路的影响，是中等难度的电路分析题。
【难度系数】0.5
3.小明家中的几盏亮着的灯突然全部熄灭了。
经检查,空气开关并未跳闸,在电灯开关闭合状态下用测电笔分别接触相线和中性线,测电笔氖管均发光,则电路故障原因是
（
A.进户线的中性线断路
B.进户线的相线断路
C.电路中用电器的总功率过大
D.室内用电器发生了短路
经检查,空气开关并未跳闸,在电灯开关闭合状态下用测电笔分别接触相线和中性线,测电笔氖管均发光,则电路故障原因是
（
A
）。A.进户线的中性线断路
B.进户线的相线断路
C.电路中用电器的总功率过大
D.室内用电器发生了短路
答案
3. A
解析
【分析】
首先梳理题目关键信息：灯全部熄灭但空气开关未跳闸，测电笔接触相线和中性线时氖管均发光。结合家庭电路故障判断的核心逻辑：测电笔氖管发光说明被测点与相线连通；空气开关未跳闸说明电路未出现短路或总功率过大（这两种情况会使电流过大导致开关跳闸）。接下来逐一分析选项：若进户中性线断路，相线会通过用电器与中性线断点后的部分连通，使测电笔接触中性线时氖管发光，符合题意；若相线断路，测电笔接触相线时氖管不会发光，排除；总功率过大或短路会导致空气开关跳闸，与题目条件矛盾，排除。因此故障为进户中性线断路。
【解析】
1. 根据“空气开关并未跳闸”，可排除选项C（总功率过大）和D（短路），因为这两种情况会使电流过大，触发空气开关跳闸。
2. 测电笔的工作原理是：接触相线时氖管发光，接触正常中性线时氖管不发光。题目中测电笔接触中性线时氖管发光，说明中性线通过用电器与相线连通，且进户中性线断路（若相线断路，测电笔接触相线时氖管不会发光，排除选项B）。
3. 综上，故障原因是进户线的中性线断路，对应选项A。
【答案】
A
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路常见故障的判断，需结合测电笔的工作原理和空气开关的作用分析，是家庭电路部分的基础题型，难度适中。
【难度系数】
0.6
首先梳理题目关键信息：灯全部熄灭但空气开关未跳闸，测电笔接触相线和中性线时氖管均发光。结合家庭电路故障判断的核心逻辑：测电笔氖管发光说明被测点与相线连通；空气开关未跳闸说明电路未出现短路或总功率过大（这两种情况会使电流过大导致开关跳闸）。接下来逐一分析选项：若进户中性线断路，相线会通过用电器与中性线断点后的部分连通，使测电笔接触中性线时氖管发光，符合题意；若相线断路，测电笔接触相线时氖管不会发光，排除；总功率过大或短路会导致空气开关跳闸，与题目条件矛盾，排除。因此故障为进户中性线断路。
【解析】
1. 根据“空气开关并未跳闸”，可排除选项C（总功率过大）和D（短路），因为这两种情况会使电流过大，触发空气开关跳闸。
2. 测电笔的工作原理是：接触相线时氖管发光，接触正常中性线时氖管不发光。题目中测电笔接触中性线时氖管发光，说明中性线通过用电器与相线连通，且进户中性线断路（若相线断路，测电笔接触相线时氖管不会发光，排除选项B）。
3. 综上，故障原因是进户线的中性线断路，对应选项A。
【答案】
A
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路常见故障的判断，需结合测电笔的工作原理和空气开关的作用分析，是家庭电路部分的基础题型，难度适中。
【难度系数】
0.6

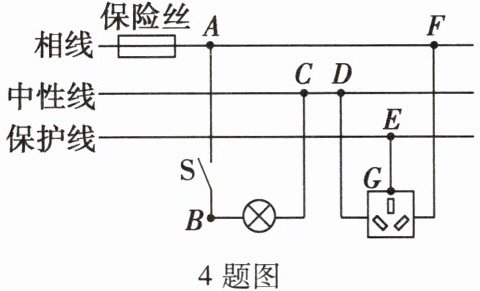

4.如图是家庭电路的部分电路。下列说法正确的是
（
A.若保险丝熔断了，一定是灯泡短路
B.若EG间断路，插座就不能对外安全供电
C.若CD间断路，用测电笔检验F点，氖管不发光
D.若CD间断路，闭合开关S，灯泡不亮
（
B
）。A.若保险丝熔断了，一定是灯泡短路
B.若EG间断路，插座就不能对外安全供电
C.若CD间断路，用测电笔检验F点，氖管不发光
D.若CD间断路，闭合开关S，灯泡不亮
答案
4. B
解析
【分析】
要判断各选项正误，需结合家庭电路的连接规则与故障影响分析：保险丝在相线上，开关接相线，灯泡一端接开关、另一端接中性线，三孔插座遵循“左零右火上接地”，保护线用于漏电防护。逐一分析选项：
1. 选项A：保险丝熔断是电路电流过大导致，电流过大的原因是短路或总功率过大，不一定是灯泡短路，故A错误；
2. 选项B：EG间断路时，插座的保护线（E）断开，虽中性线（G）仍连通，插座可供电，但失去接地保护，无法安全供电，故B正确；
3. 选项C：CD间断路是中性线在C、D间断开，F点仍与相线连通，测电笔接触F点时氖管会发光，故C错误；
4. 选项D：CD间断路，灯泡的C端仍与左侧中性线连通，闭合开关后灯泡可形成回路，会发光，故D错误。
【解析】
根据家庭电路的工作原理，对各选项分析如下：
A选项：保险丝熔断的本质是电路电流过大，引发电流过大的原因包括短路和用电器总功率过大，并非仅由灯泡短路导致，A错误；
B选项：EG间断路，插座的接地保护线断开，供电线路（相线F、中性线G）仍正常，插座可对外供电，但失去漏电保护，无法安全供电，B正确；
C选项：CD间断路，F点位于相线上，测电笔检测相线时氖管会发光，C错误；
D选项：CD间断路，灯泡的接线端C仍与左侧中性线连通，闭合开关S后，电流路径为：相线→保险丝→A→开关S→灯泡→C→左侧中性线，形成完整回路，灯泡会发光，D错误。
【答案】
B
【知识点】
家庭电路连接、安全用电、测电笔使用
【点评】
本题考查家庭电路的基础知识点，需掌握家庭电路元件的连接规则，以及电路故障对用电器工作的影响，属于常规基础题，需熟练掌握家庭电路的基本原理。
【难度系数】
0.5
要判断各选项正误，需结合家庭电路的连接规则与故障影响分析：保险丝在相线上，开关接相线，灯泡一端接开关、另一端接中性线，三孔插座遵循“左零右火上接地”，保护线用于漏电防护。逐一分析选项：
1. 选项A：保险丝熔断是电路电流过大导致，电流过大的原因是短路或总功率过大，不一定是灯泡短路，故A错误；
2. 选项B：EG间断路时，插座的保护线（E）断开，虽中性线（G）仍连通，插座可供电，但失去接地保护，无法安全供电，故B正确；
3. 选项C：CD间断路是中性线在C、D间断开，F点仍与相线连通，测电笔接触F点时氖管会发光，故C错误；
4. 选项D：CD间断路，灯泡的C端仍与左侧中性线连通，闭合开关后灯泡可形成回路，会发光，故D错误。
【解析】
根据家庭电路的工作原理，对各选项分析如下：
A选项：保险丝熔断的本质是电路电流过大，引发电流过大的原因包括短路和用电器总功率过大，并非仅由灯泡短路导致，A错误；
B选项：EG间断路，插座的接地保护线断开，供电线路（相线F、中性线G）仍正常，插座可对外供电，但失去漏电保护，无法安全供电，B正确；
C选项：CD间断路，F点位于相线上，测电笔检测相线时氖管会发光，C错误；
D选项：CD间断路，灯泡的接线端C仍与左侧中性线连通，闭合开关S后，电流路径为：相线→保险丝→A→开关S→灯泡→C→左侧中性线，形成完整回路，灯泡会发光，D错误。
【答案】
B
【知识点】
家庭电路连接、安全用电、测电笔使用
【点评】
本题考查家庭电路的基础知识点，需掌握家庭电路元件的连接规则，以及电路故障对用电器工作的影响，属于常规基础题，需熟练掌握家庭电路的基本原理。
【难度系数】
0.5

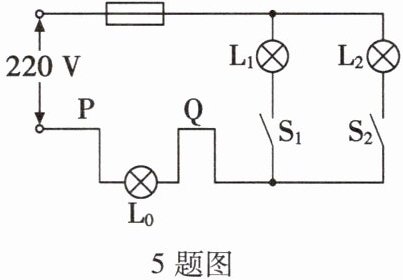

5. 如图所示,电工师傅判断家庭电路是否存在故障,一般在检查电路时会去掉一个保险丝,在保险盒P、Q两端跨接一个额定电压为220 V的检验灯泡$ L_0 $。发现如果开关$ S_1 $闭合,$ S_2 $断开,检验灯泡$ L_0 $正常发光;如果开关$ S_1 $断开,$ S_2 $闭合,则检验灯泡$ L_0 $发光较弱。那么,该电路故障可能是 (
A.灯$ L_1 $短路
B.灯$ L_2 $短路
C.去掉的保险丝熔断
D.电路无故障
A
)。A.灯$ L_1 $短路
B.灯$ L_2 $短路
C.去掉的保险丝熔断
D.电路无故障
答案
5. A
解析
【分析】
要判断电路故障，需结合检验灯泡$L_0$的工作状态和串联电路电压规律分析：家庭电路电压为220V，检验灯$L_0$额定电压为220V，当$L_0$正常发光时，其两端电压为额定电压；若$L_0$发光较弱，说明其与其他用电器串联，分压后电压低于额定电压。分两种开关状态逐步推导：①$S_1$闭合、$S_2$断开时，$L_0$与$L_1$串联，根据$L_0$的发光状态判断$L_1$的故障；②$S_1$断开、$S_2$闭合时，$L_0$与$L_2$串联，根据$L_0$的发光状态判断$L_2$的状态，最终确定正确选项。
【解析】
1. 当$S_1$闭合、$S_2$断开时，检验灯$L_0$与灯$L_1$串联接在220V电路中，$L_0$正常发光，说明$L_0$两端电压等于其额定电压220V。根据串联电路电压规律，总电压等于各部分电压之和，此时$L_1$两端电压为0，说明$L_1$发生短路（短路时电阻为0，不分压）。
2. 当$S_1$断开、$S_2$闭合时，检验灯$L_0$与灯$L_2$串联接在电路中，$L_0$发光较弱，说明$L_0$和$L_2$都有电阻，串联分压后两者电压均低于220V，因此$L_2$正常，未短路（若$L_2$短路，$L_0$会直接接220V正常发光，与题意不符）。
3. 分析选项：A选项灯$L_1$短路，符合上述推导；B选项灯$L_2$短路，会导致$S_1$断开$S_2$闭合时$L_0$正常发光，不符合题意；C选项保险丝熔断，电路断路，$L_0$不会发光，不符合；D选项电路无故障，$S_1$闭合$S_2$断开时$L_0$与$L_1$串联，电压不足，不会正常发光，不符合。
【答案】
A
【知识点】
家庭电路故障判断、串联电路电压规律
【点评】
本题是家庭电路故障检测的典型题型，利用检验灯的工作状态结合串联分压原理判断故障，需掌握短路的特点和串联电路电压规律，是初中电学的重点应用题型。
【难度系数】
0.5
要判断电路故障，需结合检验灯泡$L_0$的工作状态和串联电路电压规律分析：家庭电路电压为220V，检验灯$L_0$额定电压为220V，当$L_0$正常发光时，其两端电压为额定电压；若$L_0$发光较弱，说明其与其他用电器串联，分压后电压低于额定电压。分两种开关状态逐步推导：①$S_1$闭合、$S_2$断开时，$L_0$与$L_1$串联，根据$L_0$的发光状态判断$L_1$的故障；②$S_1$断开、$S_2$闭合时，$L_0$与$L_2$串联，根据$L_0$的发光状态判断$L_2$的状态，最终确定正确选项。
【解析】
1. 当$S_1$闭合、$S_2$断开时，检验灯$L_0$与灯$L_1$串联接在220V电路中，$L_0$正常发光，说明$L_0$两端电压等于其额定电压220V。根据串联电路电压规律，总电压等于各部分电压之和，此时$L_1$两端电压为0，说明$L_1$发生短路（短路时电阻为0，不分压）。
2. 当$S_1$断开、$S_2$闭合时，检验灯$L_0$与灯$L_2$串联接在电路中，$L_0$发光较弱，说明$L_0$和$L_2$都有电阻，串联分压后两者电压均低于220V，因此$L_2$正常，未短路（若$L_2$短路，$L_0$会直接接220V正常发光，与题意不符）。
3. 分析选项：A选项灯$L_1$短路，符合上述推导；B选项灯$L_2$短路，会导致$S_1$断开$S_2$闭合时$L_0$正常发光，不符合题意；C选项保险丝熔断，电路断路，$L_0$不会发光，不符合；D选项电路无故障，$S_1$闭合$S_2$断开时$L_0$与$L_1$串联，电压不足，不会正常发光，不符合。
【答案】
A
【知识点】
家庭电路故障判断、串联电路电压规律
【点评】
本题是家庭电路故障检测的典型题型，利用检验灯的工作状态结合串联分压原理判断故障，需掌握短路的特点和串联电路电压规律，是初中电学的重点应用题型。
【难度系数】
0.5

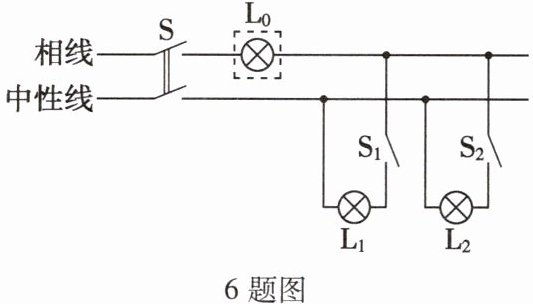

6. 如图是电工师傅用一盏“220 V 40 W”的完好灯泡$\mathrm{L}_0$取代保险丝来检修某家庭电路故障。若同时闭合开关$\mathrm{S}$和$\mathrm{S}_1$,灯$\mathrm{L}_0$和$\mathrm{L}_1$的连接方式为
6题图
串联
（选填“串联”或“并联”）。若$\mathrm{L}_0$不亮,则说明该支路断路
；若$\mathrm{L}_0$呈暗红色,说明该支路正常
。（后两空均选填“正常”、“断路”或“短路”）6题图
答案
6. 串联 断路 正常
解析
【分析】首先明确电路的电流路径：当同时闭合开关$\mathrm{S}$和$\mathrm{S}_1$时，电流从相线出发，经$\mathrm{S}$、$\mathrm{L}_0$，再经$\mathrm{S}_1$、$\mathrm{L}_1$回到中性线，据此判断两灯的连接方式；再根据$\mathrm{L}_0$的发光状态分析支路故障：若$\mathrm{L}_0$不亮，说明电路无电流；若$\mathrm{L}_0$呈暗红色，说明电路为通路，结合串联分压规律判断支路状态。
【解析】1. 连接方式判断：同时闭合$\mathrm{S}$和$\mathrm{S}_1$时，电流依次经过$\mathrm{L}_0$和$\mathrm{L}_1$，因此$\mathrm{L}_0$与$\mathrm{L}_1$是串联。2. 故障分析：若$\mathrm{L}_0$不亮，说明电路中没有电流通过，该支路发生断路；若$\mathrm{L}_0$呈暗红色，说明电路是通路，$\mathrm{L}_0$和$\mathrm{L}_1$串联，各自分得的电压低于额定电压220V，因此发光较暗，说明该支路正常。
【答案】串联 断路 正常
【知识点】家庭电路故障判断；串联电路特点
【点评】本题考查家庭电路检修的基础应用，通过替代法结合串联电路特点判断连接方式和故障，属于常规基础题，需掌握串联电路的电流、电压规律。
【难度系数】0.6
【解析】1. 连接方式判断：同时闭合$\mathrm{S}$和$\mathrm{S}_1$时，电流依次经过$\mathrm{L}_0$和$\mathrm{L}_1$，因此$\mathrm{L}_0$与$\mathrm{L}_1$是串联。2. 故障分析：若$\mathrm{L}_0$不亮，说明电路中没有电流通过，该支路发生断路；若$\mathrm{L}_0$呈暗红色，说明电路是通路，$\mathrm{L}_0$和$\mathrm{L}_1$串联，各自分得的电压低于额定电压220V，因此发光较暗，说明该支路正常。
【答案】串联 断路 正常
【知识点】家庭电路故障判断；串联电路特点
【点评】本题考查家庭电路检修的基础应用，通过替代法结合串联电路特点判断连接方式和故障，属于常规基础题，需掌握串联电路的电流、电压规律。
【难度系数】0.6
