例2（易错）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射，下列说法正确的是（）。


A.入射角等于$60°$
B.$OF$是折射光线
C.$∠ AOG$是折射角
D.$AB$右侧是空气

D

【分析】首先依据光的反射定律，反射角等于入射角，找到相等的两个角以确定法线和界面。观察图形，CD与AB垂直，计算得∠EOC=90°−∠EOB=90°−60°=30°，且∠FOC=30°，这两个角相等，因此CD是法线，AB是界面。由此确定：EO为入射光线，FO为反射光线，OG为折射光线。再根据光的折射规律，当光从玻璃斜射入空气时，折射角大于入射角，此处折射角∠GOD=45°，入射角∠EOC=30°，折射角大于入射角，说明光从玻璃进入空气，故AB右侧是空气。最后逐一分析选项即可得出答案。
【解析】根据光的反射定律，反射角等于入射角，相等的∠EOC和∠FOC为入射角与反射角，因此CD是法线，AB是界面。由此可知：EO是入射光线，FO是反射光线，OG是折射光线。其中入射角为∠EOC=30°，反射角为30°，折射角为∠GOD=45°。由于折射角（45°）大于入射角（30°），说明光从玻璃斜射入空气，所以AB的右侧是空气。对各选项分析：A选项，入射角为30°，并非60°，错误；B选项，OF是反射光线，不是折射光线，错误；C选项，折射角是∠GOD，不是∠AOG，错误；D选项，AB右侧是空气，正确。
【答案】D
【知识点】光的反射定律、光的折射规律
【点评】本题为光学易错题型，核心是利用“反射角等于入射角”确定法线和界面，再结合折射角与入射角的大小关系判断介质，需准确区分入射、反射、折射光线及对应角度，避免概念混淆。
【难度系数】0.5

例3（广东）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。

【分析】
要解决这道光的折射作图题，需依据光的折射规律：当光从空气斜射入水中时，折射光线向法线偏折，且折射角小于入射角。首先确定水平直线为界面，过入射点O作垂直于界面的虚线，即为法线；再根据折射规律，在法线另一侧的水中画出大致的折射光线，箭头方向指向水中。
【解析】
1. 画法线：过入射点O，作垂直于水平界面的虚线，该虚线就是法线；
2. 画折射光线：根据光从空气斜射入水中时，折射光线向法线偏折、折射角小于入射角的规律，在法线另一侧的水中画出大致的折射光线，箭头方向朝向水中。
【答案】

【知识点】
光的折射作图，光的折射规律
【点评】
本题考查光的折射规律的应用，核心是掌握法线的画法和折射光线的绘制规则，属于基础光学作图题，难度适中。
【难度系数】
0.3

例4 某同学在深圳湾看到的国家一级保护动物黑脸琵鹭如图所示，它的“腿”在水中的部分看起来比实际位置（填“高”或“低”），
这是由光从中斜射入中时发生折射形成的。

高 水 空气

【分析】
要解决这个问题，需结合光的折射规律分析：我们看到水中的物体，是物体反射的光进入人眼，人眼逆着折射光线判断物体位置。当光从一种介质斜射入另一种介质时会发生折射，折射光线的偏折方向决定了我们看到的虚像位置。对于水中的腿，其反射的光从水斜射入空气时，折射角大于入射角，折射光线远离法线，人眼逆着折射光线看，会认为光沿直线传播，因此虚像位置比实际位置偏高。
【解析】
当腿在水中时，腿反射的光线从水斜射入空气，发生折射。根据光的折射规律：光从光密介质（水）斜射入光疏介质（空气）时，折射角大于入射角，折射光线向远离法线的方向偏折。人眼逆着折射光线的方向看去，会误判光线沿直线传播，因此看到的水中腿的虚像位置比实际位置更高。所以，“腿”在水中的部分看起来比实际位置高，这是光从水中斜射入空气中发生折射形成的。
【答案】
高 水 空气
【知识点】
光的折射现象、光的折射规律
【点评】
本题结合生活中常见的光的折射现象（水中物体位置变化），考查对光的折射规律的理解与应用，属于基础光学题，难度适中，需要学生能将物理规律与实际现象结合分析。
【难度系数】
0.6

1. 下列现象中，属于光折射形成的是()。

A.井底之蛙
B.雨后彩虹
C.日环食
D.猴子捞月

B

【分析】要解决这道题，需先明确光的直线传播、光的反射、光的折射三种光学现象的定义及典型实例，再逐一分析每个选项对应的光学原理，最终选出属于光折射的选项。
【解析】对各选项分析如下：
A. 井底之蛙：光在同种均匀介质中沿直线传播，青蛙只能看到井口上方的有限区域，属于光的直线传播现象；
B. 雨后彩虹：太阳光经过空气中的小水滴时发生折射，不同色光的折射程度不同，从而被分解成七色光，属于光的折射（色散）现象；
C. 日环食：月球运行至太阳与地球之间，挡住了太阳射向地球的光线，利用光的直线传播原理形成，属于光的直线传播现象；
D. 猴子捞月：水中出现的月亮是平面镜成像，利用光的反射原理，属于光的反射现象。
综上，属于光折射形成的是B选项。
【答案】B
【知识点】光的折射、光的直线传播、光的反射
【点评】本题考查常见光现象的区分，属于光学基础题，需学生牢记不同光现象的典型实例，难度较低。
【难度系数】0.8

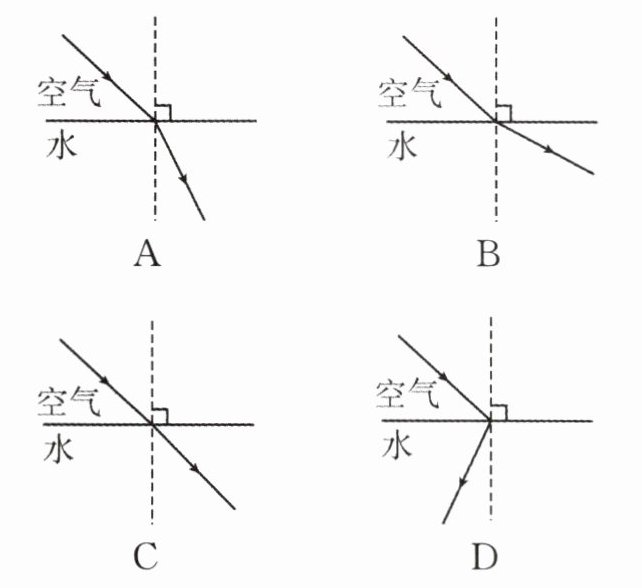

2. 光从空气斜射入水中发生折射现象，下列光路图正确的是()。

A

【分析】
要判断光从空气斜射入水中的光路是否正确，需依据光的折射规律：当光从空气斜射入水或其他介质时，折射光线向法线方向偏折，折射角小于入射角，且折射光线与入射光线分别位于法线两侧。解题时需逐一分析各选项是否符合该规律。
【解析】
根据光的折射规律逐一分析选项：
1. 选项A：光从空气斜射入水中，折射光线向法线偏折，折射角小于入射角，且折射光线与入射光线在法线两侧，符合规律，光路正确。
2. 选项B：光从空气斜射入水中，折射光线远离法线，折射角大于入射角，不符合规律，错误。
3. 选项C：光从空气斜射入水中，折射光线与入射光线在同一直线，属于垂直入射的情况，本题为斜射，不符合规律，错误。
4. 选项D：折射光线与入射光线在法线同侧，不符合折射光线与入射光线分居法线两侧的规律，错误。
【答案】
A
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的应用，需牢记光从空气斜射入其他介质时的折射特点，注意区分斜射与垂直入射的差异，属于光学基础题。
【难度系数】
0.6

3.（传统文化）我国诗歌文化源远流长，汉乐府《江南》一诗中的“鱼戏莲叶间”所描绘的画面如图所示。莲叶浮出水面，又倒映在水中。我们看到水中的鱼和莲叶，分别是由和（填“光的直线传播”“光的反射”或“光的折射”）形成的（填“虚”或“实”）像。

第3题图 第4题图

光的折射 光的反射 虚

【分析】
要解决这个问题，需区分看到水中的鱼和水中莲叶倒影的光学原理：水中的鱼是鱼反射的光从水中斜射入空气，经折射进入人眼形成的像；水中的莲叶倒影是平静水面作为平面镜，莲叶的光经水面反射进入人眼形成的像，再结合像的虚实判断即可。
【解析】
1. 看到水中的鱼：鱼反射的光线从水中斜射入空气中时，发生光的折射，折射光线远离法线，人眼逆着折射光线的方向看去，会看到鱼的虚像，因此是光的折射形成的虚像。
2. 看到水中的莲叶：平静的水面相当于平面镜，莲叶在水面成像属于平面镜成像，原理是光的反射，平面镜成正立、等大的虚像，因此是光的反射形成的虚像。
【答案】
光的折射 光的反射 虚
【知识点】
光的折射、光的反射、平面镜成像
【点评】
本题结合传统文化诗句，将光学知识与文学场景结合，考察光的折射、反射的基本应用，贴近生活，难度适中，能有效检验学生对光学基础概念的理解。
【难度系数】
0.6

4. 如图所示，将筷子斜放入水中，筷子水下部分发出(反射)的光通过水面折射时折射光线(填“靠近”或“远离”)法线，逆着折射光看去，就会感觉水中的筷子向(填“上”或“下”)弯折。

远离 上

【分析】
本题考查光的折射规律的应用，解题思路是：先明确水下筷子的光线传播方向是从水斜射入空气，根据光的折射规律判断折射光线与法线的位置关系；再结合人眼“光沿直线传播”的视觉习惯，判断看到的虚像位置，进而确定筷子的弯折方向。
【解析】
当筷子水下部分的光线从水中斜射入空气中时，根据光的折射规律：光从光密介质（水）斜射入光疏介质（空气）时，折射角大于入射角，因此折射光线远离法线；人眼逆着折射光线看去，会认为光沿直线传播，因此看到的是水下筷子的虚像，且虚像的位置比实际水下筷子的位置偏高，所以会感觉水中的筷子向上弯折。
【答案】
远离；上
【知识点】
光的折射规律、光的折射现象
【点评】
本题结合生活中“水中筷子弯折”的常见现象，考查光的折射规律的应用，属于基础题，需要理解折射时的角度变化和虚像的形成原理。
【难度系数】
0.5
