12.(日照中考)物理兴趣小组的同学在实验室找到一棱镜，其横截面为直角三角形ABC，如图所示，其中BC面镀银。一条光线从AB面上的O点射入棱镜，经过BC面反射后，从AC面的P点射出。请在图中画出该光线射入棱镜之后的光路图。

12.

【分析】要画出光线在棱镜内的光路，需利用平面镜成像的特点：反射光线的反向延长线过像点。解题思路为：先确定入射点O关于镀银面BC的像点，再通过像点与出射点P的连线找到BC面的反射点，最后依次连接各点得到完整光路。
【解析】步骤如下：
1. 作O点关于BC面的对称点O'（像点），使O'到BC的距离等于O到BC的距离；
2. 连接O'与AC面上的P点，该连线与BC面的交点即为光线在BC面的反射点M；
3. 连接O点与M点，得到光线从O入射后到BC面的入射光线；
4. 连接M点与P点，得到光线经BC面反射后从AC面P点射出的光线，完成光路。
【答案】
【知识点】光的反射、平面镜成像、光的折射
【点评】本题结合棱镜的反射与折射，利用平面镜成像简化光路作图，考查光学作图的核心方法，需掌握像点法画反射光线的技巧。
【难度系数】0.5

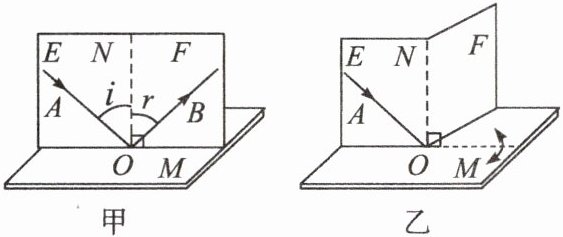

13.用如图所示的装置探究“光的反射定律”。平面镜M水平放置，附有量角器的白纸板由E、F两部分构成，始终竖直立在M上，可以绕ON翻折。

(1)如图甲，E、F在同一平面上，让入射光AO射向镜面，量角器上显示入射角和反射角的大小，可得出∠r （选填“＞”“＜”或“=”）∠i。
(2)改变入射光的方向，再测几组入射角和反射角，这样做的目的是。
(3)若光沿BO入射，经M反射后沿OA射出。这表明，在光的反射现象中，光路是的。
(4)如图乙，把F向前或向后翻折，则在F上（选填“能”或“不能”）看到反射光，这说明反射光线、入射光线和法线在。

13.(1)= (2)多次实验,得到普遍规律 (3)可逆 (4)不能 同一平面内

【分析】
本题是探究光的反射定律的实验题，需结合光的反射定律的相关内容逐一分析各问题：
1. 回忆光的反射定律中反射角与入射角的关系，判断第(1)问；
2. 明确探究规律类实验中多次实验的作用，分析第(2)问；
3. 根据入射光线与反射光线的路径变化，判断光路特点，解答第(3)问；
4. 结合翻折纸板F后是否能看到反射光线，推导反射光线、入射光线与法线的位置关系，解答第(4)问。
【解析】
(1) 根据光的反射定律，反射角等于入射角，因此∠r = ∠i；
(2) 单次实验得出的结论具有偶然性，改变入射光方向多次实验，目的是避免偶然性，得到普遍规律；
(3) 光沿BO入射时，经平面镜反射后沿OA射出，说明在光的反射现象中，光路是可逆的；
(4) 把F向前或向后翻折后，纸板F与E不在同一平面，此时在F上不能看到反射光，这表明反射光线、入射光线和法线在同一平面内。
【答案】
(1)= (2)多次实验，得到普遍规律 (3)可逆 (4)不能 同一平面内
【知识点】
光的反射定律、光路可逆、实验探究的普遍性
【点评】
本题考查光的反射定律实验的基础内容，属于光学基础题，重点考查对实验过程和结论的理解，难度较低。
【难度系数】
0.8

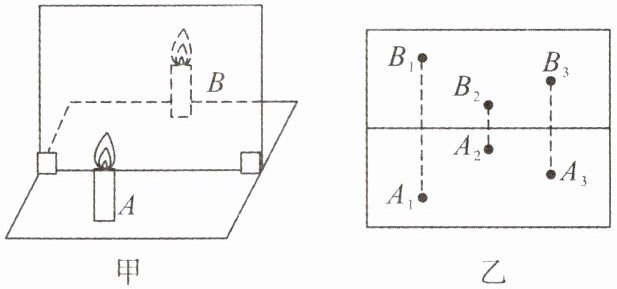

14.(柳州期末)五代时期名士谭峭所著《化书》中有记载，照镜子时“影与形无异”。关于平面镜成像的特点，小明用如图甲所示装置进行了探究。

(1)用玻璃板代替平面镜进行实验，目的是便于确定的位置，且较（选填“厚”或“薄”）的玻璃板实验效果更好。
(2)将点燃的蜡烛A放在玻璃板前，再拿一支外形相同的蜡烛B在玻璃板后面移动，使它与蜡烛A的像完全重合，说明平面镜所成的像与物体大小，证实了“影与形无异”。
(3)改变蜡烛A的位置，进行三次实验，结果如图乙所示。小明发现物离玻璃板越近，像离玻璃板就越；用直线将物和像的位置连接起来，发现连线与玻璃板；经测量，像和物到玻璃板的距离相等。
(4)综上可得，平面镜所成的像与物关于镜面。
(5)蜡烛A的像，是它发出的光经玻璃板反射而形成的（选填“实”或“虚”）像，因此用手挡在玻璃板后，蜡烛A（选填“仍能”或“不能”）通过玻璃板成像。
(6)小明想进一步探究像和物的左右是否对调，他可将蜡烛放置进行实验。

14.(1)像 薄 (2)相等 (3)近 垂直 (4)对称 (5)虚 仍能 (6)倾斜

【分析】
本题是平面镜成像特点的实验探究题，需结合实验设计目的、平面镜成像规律逐一分析各小问：①用玻璃板代替平面镜是为了便于确定像的位置，薄玻璃板可减少重影干扰；②相同蜡烛与像重合，说明像物大小相等；③物距变化时像距同步变化，物像连线垂直于玻璃板；④平面镜成虚像，不被遮挡影响；⑤探究左右对调需改变蜡烛放置方向，倾斜放置即可。
【解析】
(1) 实验中用透明玻璃板，既能反射成像又能透过玻璃板观察后方，便于确定像的位置；玻璃板越薄，两个反射面形成的像间距越小，实验误差越小，故薄玻璃板效果更好。
(2) 外形相同的蜡烛B与蜡烛A的像完全重合，说明平面镜所成的像与物体大小相等。
(3) 根据平面镜成像特点，物距减小则像距减小，因此物离玻璃板越近，像离玻璃板就越近；连接物和像的位置，可发现连线与玻璃板垂直。
(4) 综合实验结果，平面镜所成的像与物关于镜面对称。
(5) 平面镜成像是光的反射形成的虚像，虚像由反射光线反向延长线会聚而成，手挡在玻璃板后不影响反射，故蜡烛A仍能成像。
(6) 要探究像和物的左右是否对调，需改变蜡烛的左右方向，可将蜡烛倾斜放置进行实验。
【答案】
(1) 像；薄
(2) 相等
(3) 近；垂直
(4) 对称
(5) 虚；仍能
(6) 倾斜
【知识点】
平面镜成像特点；实验探究；光的反射
【点评】
本题考查平面镜成像实验的基础知识点，涵盖实验器材选择、成像规律验证、像的性质等内容，注重对实验过程的理解，是巩固平面镜成像知识的典型基础题。
【难度系数】
0.7
